全漂浮体系85m高H形索塔双索面斜拉桥斜拉索安装工程施工方案(预应力混凝土)

hhjjkx12 · 发表于 2020-4-7 20:34:40

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1、项目概要3
2.编制说明4
2.1编制依据4
2.2编制目的4
2.3编制范围5
2.4拉索结构6
3、施工部署8
3.1总体布置8
3.2施工准备12
4、斜拉索安装施工工艺及技术措施14
4.1斜拉索制作安装工艺流程详见下图14
4.2下料14
4.3施工平台15
4.4挂索准备17
4.5上、下端锚具安装18
4.6 HDPE圆管安装19
4.7单根挂索21
4.8单根张拉22
4.9 减振措施安装24
4.10整体张拉25
4.11 施工控制26
4.12 调索27
4.13 斜拉索防护27
4.14 斜拉索张拉注意事项29
4.15 斜拉索临时减振30
5、工期保证措施31
6、施工质量保证措施32
6.1质量目标32
6.2 质量控制措施33
6.3 质量控制验收程序、控制流程及体系34
7、安全生产保证措施38
7.1安全目标38
7.2安全保证体系38
8、文明施工措施42
9、工程施工重点和难点保证措施43

附件详情

编制依据：《公路桥涵施工技术规范》（JTG/J F50-近代）

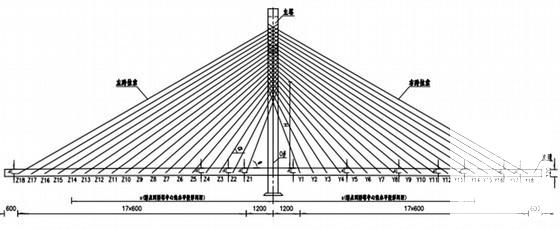

桥梁全长578m，桥梁跨径组合为左、右幅：（（5×30）+（120+120）+（6×30））m ，其中主跨长240m，主跨结构为120+120预应力混凝土独塔双索面斜拉桥布跨,全漂浮体系。桥塔成H形索塔，其中两侧锚索区各2.3m，主桥各塔均布置双排18对拉索以及2根0#拉索。本桥主梁采用双边箱梁开口截面，预应力混凝土结构。箱梁底面为平坡，顶面为2%双向横坡，拉索锚固在主梁两侧，风嘴部分宽50cm。主梁按照横梁位置划分梁段，全桥共划分(2×20)=40个梁段，桥塔无索区2×2=4个梁段，梁段长2×(6+6.4)= 24.8m；拉索区共2×17个标准梁段，每个标准梁段6m一段，共长2×102m，端部无索区各1个梁段，梁段长2×5.48m。主梁分为2×（21.88+5×18）+16m共13个施工节段，主梁施工采用支架现浇。大桥索塔呈H造型，C50钢筋混凝土实心截面。上塔柱总高74m，分为拉索锚固区（55m）、截面过渡区(6m)以及无索区(13m)。拉索锚固区主塔采用H型截面，纵向臂厚4.0m，横向臂厚3.0m；无索区主塔截面采用矩形截面，纵向×横向为5.0×4.0m。下塔柱实心矩形截面，总高10m，截面从5.0×4.0m(纵×横)渐变到6.0×5.0m；主塔总高度85m。两主塔在桥面以上46.33m处设置一道上横系梁，横系梁采用箱型断面，高3.5m，宽3.5m，臂厚0.5m，内设0.5×0.5的倒角。
……
拉索结构：本桥采用OVM250拉索体系，该体系包括锚固段、过渡段和自由段。各段组成具体如下--锚固段：拉索锚具 + 防腐油脂 + 保护罩；过渡段：减振装置 + 紧索装置 + PE管连接装置；自由段：组成索体的平行镀锌钢绞线 + HDPE外护套
……
共计43页，

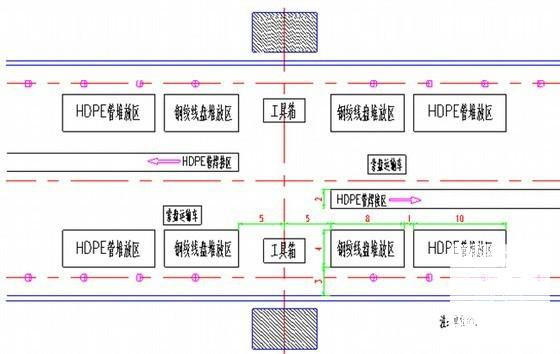

施工场地规划

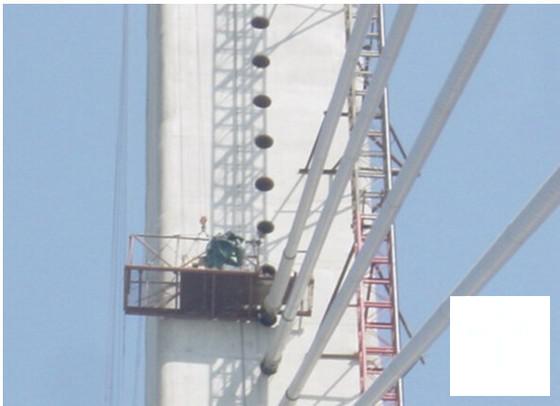

塔外挂篮

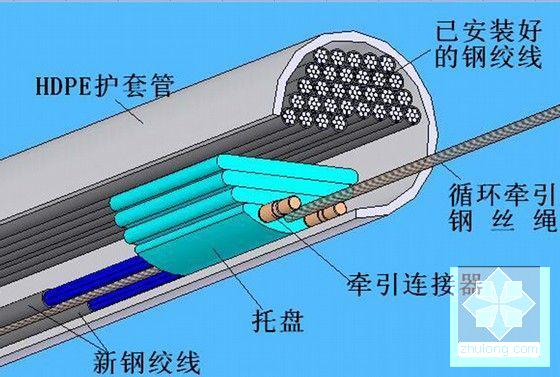

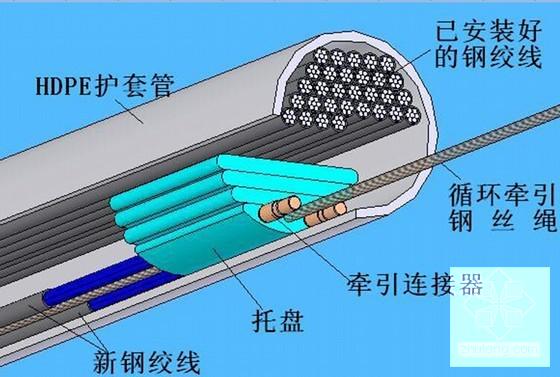

钢绞线在HDPE管内牵引

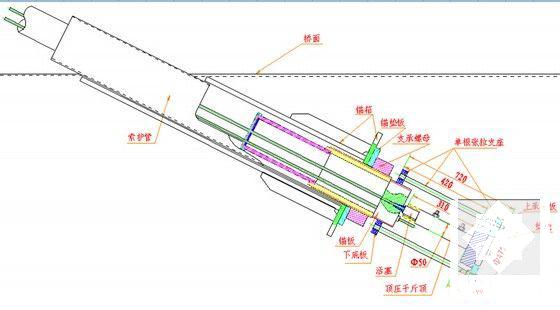

顶压示意图

整体张拉示意

临时减震示意图
