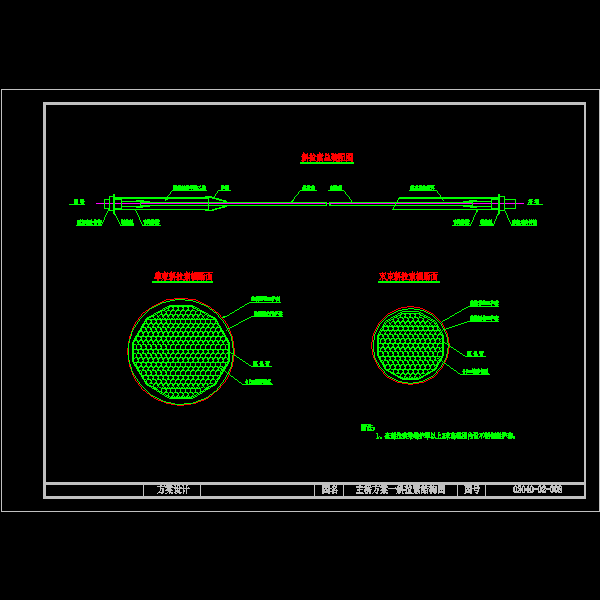

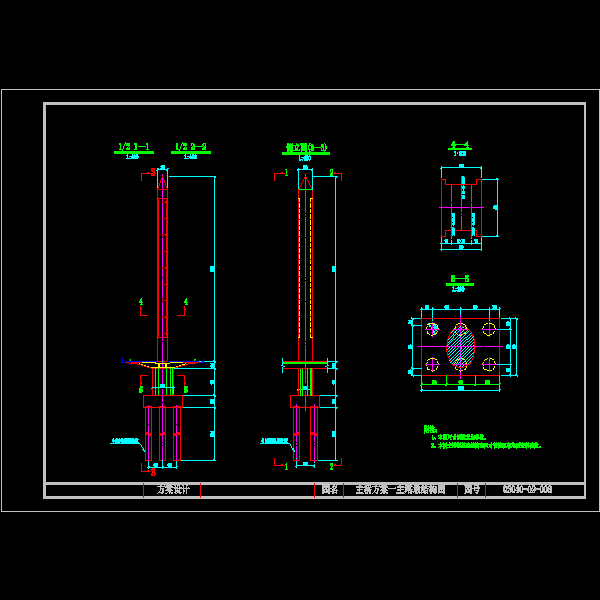

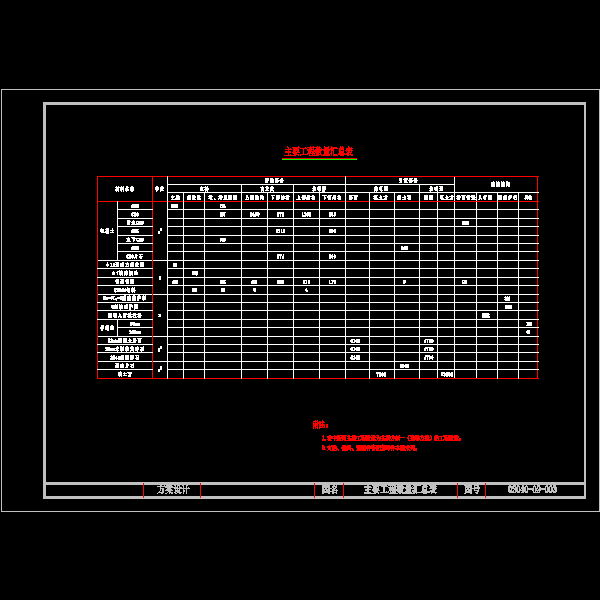

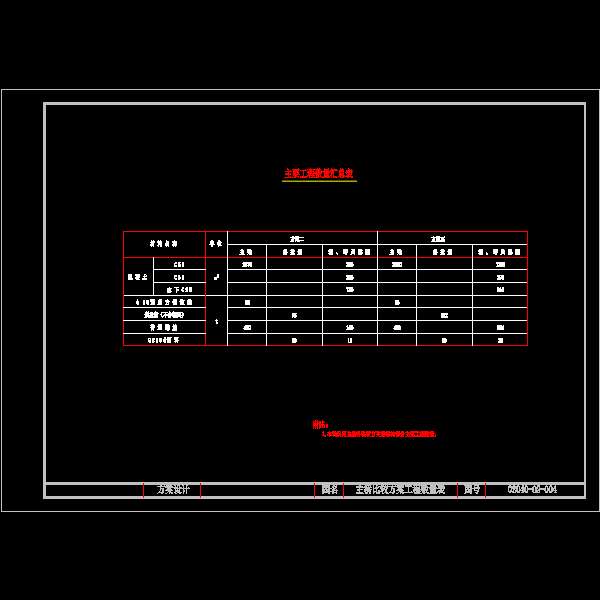

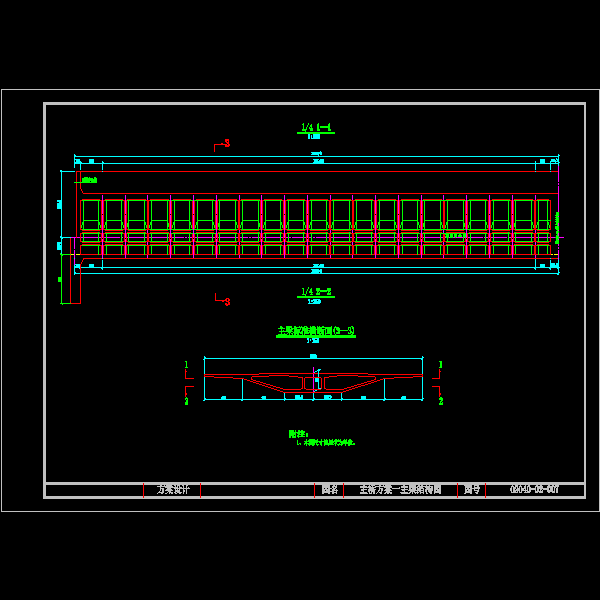

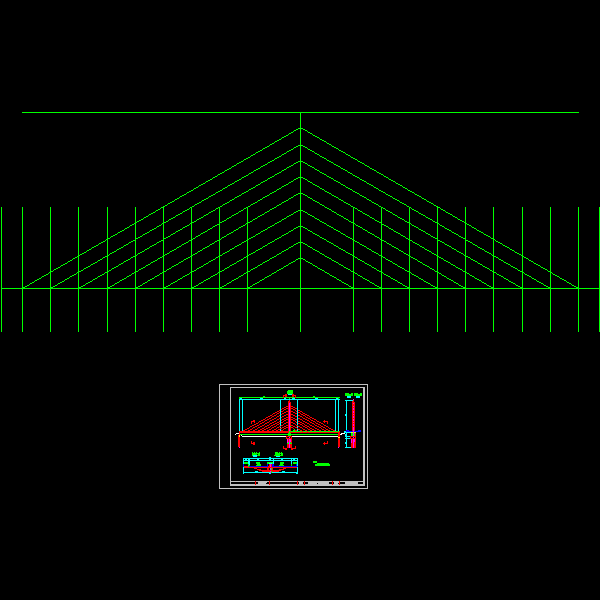

道路等级：二级公路 城市主干道Ⅱ 路线全长：761米 红线宽度：24m 设计行车速度：40km/h 设计荷载等级：城-A级 设计洪水频率：50年一遇 地震烈度:Ⅵ度 桥梁全长：410米 引道：长351米 桥面宽度：人行道：净宽2.0米（每侧） 行车道：15.5米（双幅） 15.0米（单幅设中间双黄线） 匝道：7.0米（净宽） 护栏：0.25米 坡度：纵坡≤3.5%（机动车道），≤3%（机动车和非机动车） 横坡 1.5%（直线段） 平曲线半径：≥35米 竖曲线半径：凹曲线R≥5000米 凸曲线R≥3000米 单索面桥型行车道双幅布置净宽15.5米，两侧设有人行道，净宽均为2.0米，总宽23.3米,中央分隔带即斜索保护区，宽2.8米。 设计说明(含方案比选) 桥位平面布置图 桥型布置图 主要工程数量汇总表 主桥比较方案工程数量表 主桥方案一桥型布置图 主桥方案一主塔墩结构图 主桥方案一主梁结构图 主桥方案一斜拉索结构图 主桥方案二桥型布置图 主桥方案二主塔墩结构图 主桥方案二主梁结构图 主桥方案三桥型布置图 主桥方案三主塔墩结构图 主桥方案三主梁结构图 南岸立交平面布置图 南岸立交交通组织图 南岸立交比较方案交通组织图 南引桥结构图 北引桥结构图 南岸匝道结构图 全桥施工步骤图 指导性施工进度表 …… 共计21张
