公路路基排水设计CAD图纸全套14张(中央分隔带)(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

边沟采用M7.5砌片石矩形边沟，斜墙式边沟适用于超高路段(长切方）。 每隔10~15m设伸缩缝一道，缝内填塞沥青麻絮。 泄水孔间距为2m。 　　A型水沟预制块底部设置垫层，拼装构件缝宽1cm，用M7.5勾缝,且适当设置伸缩缝和沉降缝，缝宽2cm，用沥青麻絮填塞。 　　急流槽连接截水沟和边沟，设计流量<0.5m/s，槽身下土体f>0.3。当设计流量>0.5m /s时，急流槽应作具体设计。急流槽的砌体采用M7.5砌片石，槽墙顶及侧壁采用M10抹面，急流槽每(6~8m)斜长设一处伸缩缝，伸缩缝用沥青麻絮填塞。暗沟出水口流水壁底面至护坡道高度h最小应有20cm，出口附近护坡道需抹水泥。平台沟沟身采用M7.5浆砌片石砌筑，沟身每隔10～15m设置一道沉降缝，缝宽2cm，以沥青麻絮填塞。集水井接横向排水管。含中央分隔带超高段流水槽构造及钢筋砼盖板一般设计图、中央分隔带超高段排水急流槽一般设计图。 　　……共14张，设计于2010年

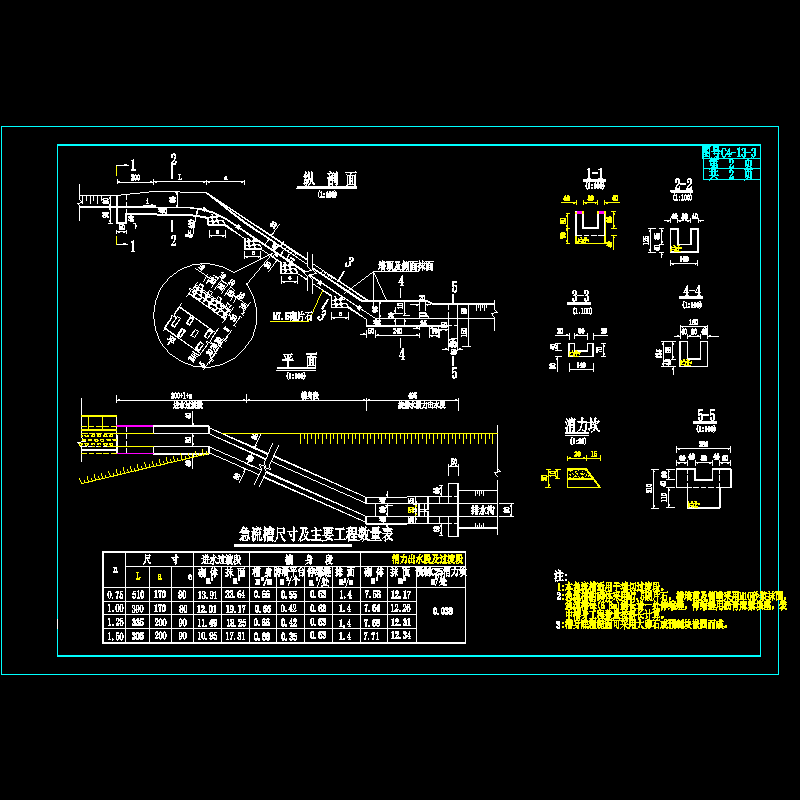

c4-13-3急流槽b.dwg

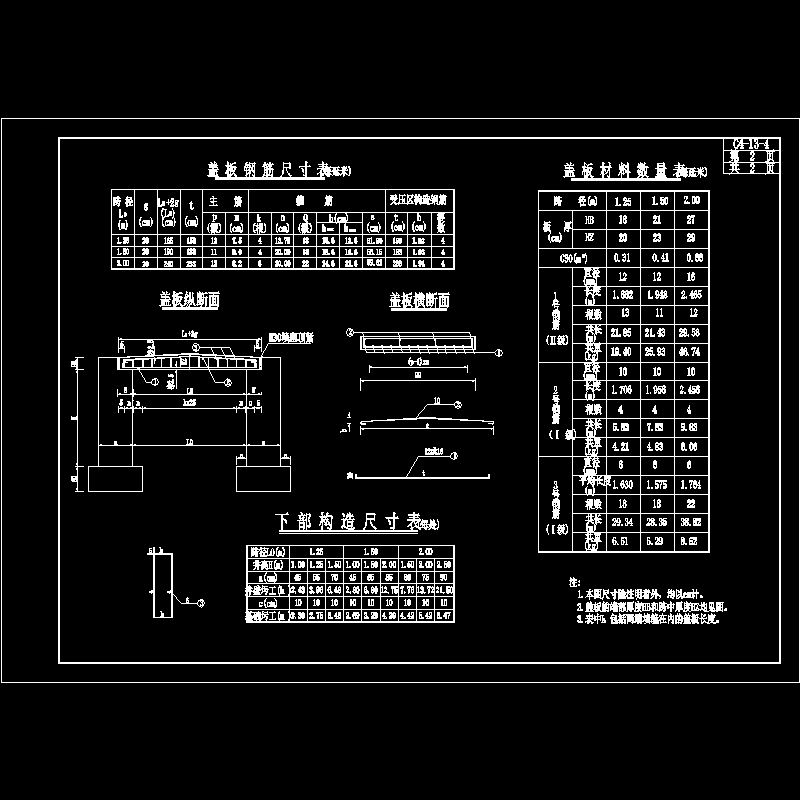

c4-13-4暗沟1.dwg

c4-13-4暗沟2.dwg

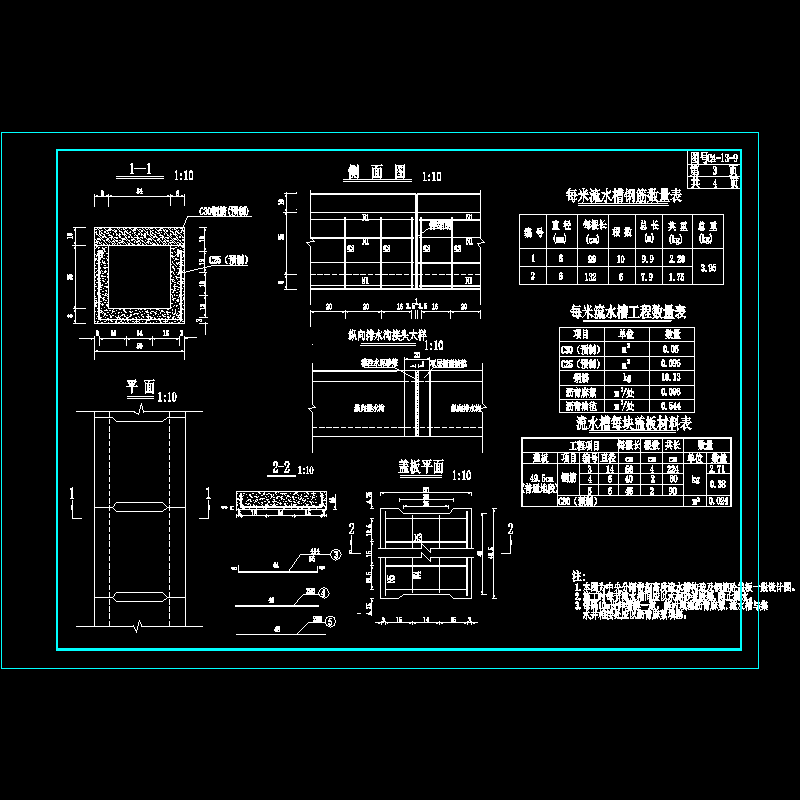

c4-13-9中央超高排水b.dwg

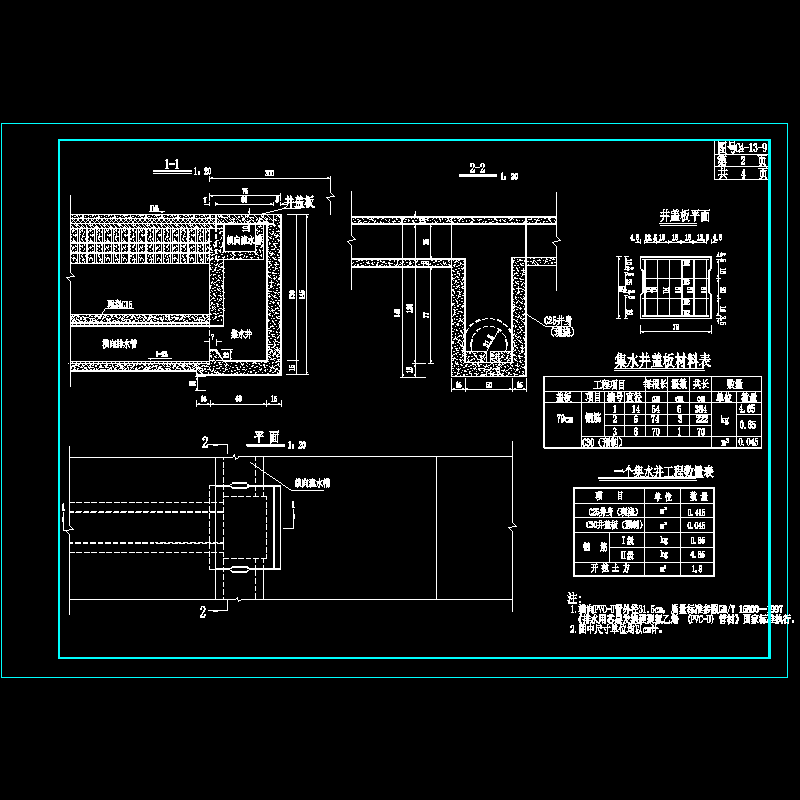

c4-13-9中央超高排水c.dwg

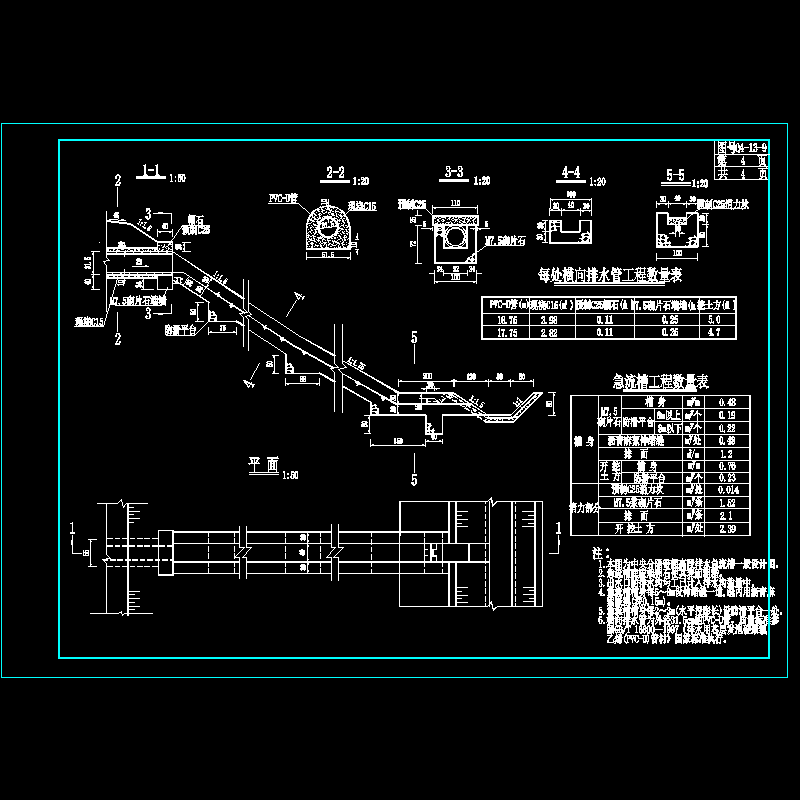

c4-13-9中央超高排水d.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
