一份公路跨长江特大组合体系桥梁主梁成桥线形节点CAD详图纸设计(中央分隔带)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1. 设计标准
（1）桥梁设计等级：四车道高速公路特大桥
（2）设计行车车速：100Km/h。
（3）桥面宽度：四车道桥面标准宽度26m，中间设2.0m宽中央分隔带，两边各设0.5m防撞护栏。主桥斜拉桥两边增设锚索及检修宽度，桥面总宽度为30m。
（4）桥面纵坡：≤3%
（5）桥面横坡： 2%
（6）荷载标准 a.车辆荷载等级：汽车-超20级，挂车-120 b.设计风速：桥位区常年主导风向NE方向。距地面10m高度处100年一遇10分钟平均最大风速为23.65m/s。计入地形系数后设计基准风速为33.58m/s。 c.船舶撞击荷载：顺水流方向为27000KN，横水流方向为13500KN。 d.地震烈度：场地地震基本烈度6度，由于大桥属沉陷敏感的乙类建筑，应按7度考虑。并实测地振动参数计算地震力。

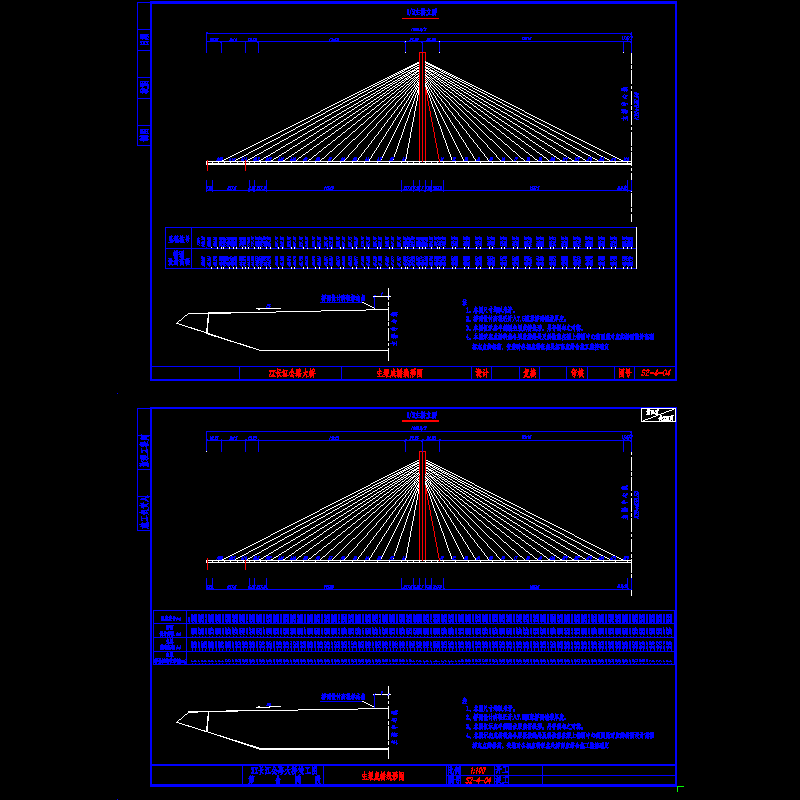

第 1 张图
