主跨120米独塔组合梁特种斜拉桥设计图纸cad构造图

附件详情

设计概况：

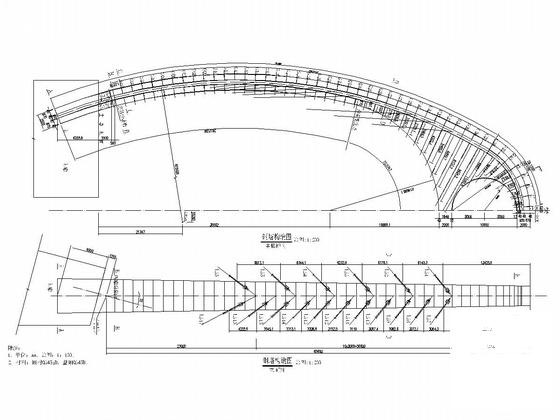

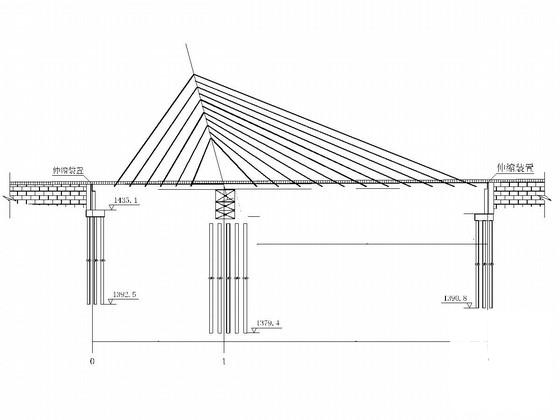

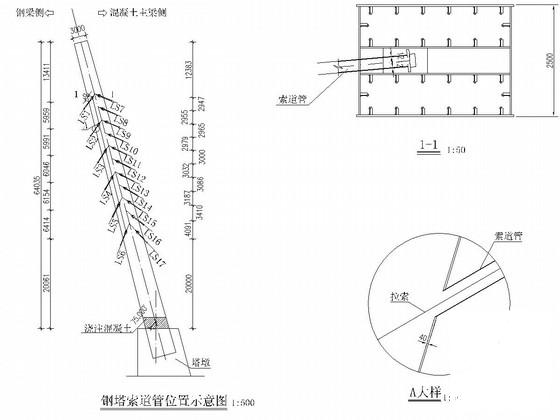

桥梁总长180米，宽度50米，为一座异形斜独塔组合梁特种斜拉桥，跨径组合为附跨60米，主跨120米，塔、墩、梁固结体系，主跨设11对、附跨设6对双索面空间扇形斜拉索，两端止于桥台上，无引桥。
其中包括两侧与道路接顺的挡土墙，桥梁两侧挡土墙长度各60米。
......
设计标准：
1、桥梁宽度：桥梁总宽度50米，其中机动车道宽度30米，为双向8车道，机动车道布置形式0.25(防撞护栏)+0.5(路缘带)+3.5x4(车行道)+0.5(双黄线)+3.5x4(车行道)+0.5(路缘带)+0.25(防撞护栏)=30米；一侧人行道宽度3米，0.25(栏杆)+2.75(人行道)；一侧非机动车道宽度3米，2.75(非机动车道)+0.25(栏杆)。桥塔布置在机非分隔带内，占用宽度两侧各4米。
2、桥梁横坡：桥梁采用双向坡设置，即机动车道横坡1.5%，非机动车道和人行道反向1%。
3、桥梁纵坡：为单向纵坡5‰。
4、设计基准期：100年。
5、桥梁结构设计安全等级：一级。
6、荷载标准：机动车：公路-I级，双向8车道，非机动车及人群荷载：3kPa。
7、油漆防腐使用年限：20年。
......

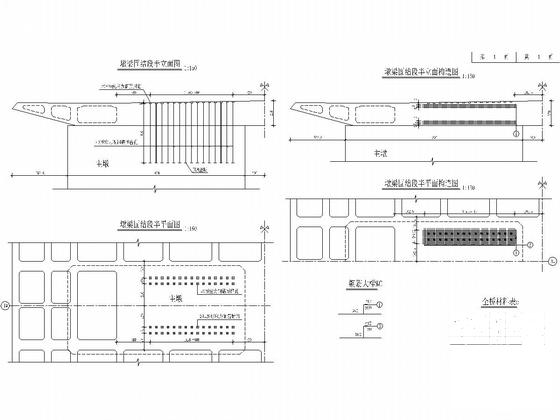

结构设计：
桥梁长度180米，宽度50米，为一座独塔组合梁特种斜拉桥，跨径组合为附跨60米，主跨120米。
......
，共包含CAD设计图46张。
