150m+220m跨径高速公路独塔斜拉桥施工图纸cad构造图
150m+220m跨径高速公路独塔斜拉桥施工图纸cad构造图
-
位置：湖南
-
使用性：公路桥
-
跨径大小和多跨总长：370m
-
行车道位置：上承式桥
-
承重构件受力情况：组合体系桥（斜拉桥、悬索桥）
-
使用年限：永久性桥
-
材料类型：钢筋砼桥
该附件为：
150m+220m跨径高速公路独塔斜拉桥施工图，
格式为CAD。
一、挂蓝施工说明：
-
部分梁段在浇筑时所需平衡配重以水箱装水的形式随着梁段浇筑逐步完成；配重物重心必须在梁段中心配重物与主梁的接触面要尽量大；
-
该资料考虑的画1挂蓝及施1荷我总重量为200吨，禁止超载施工，裸梁上禁止机动车辆行驶
-
梁段混凝上浇筑之前，相应斜拉索与画挂蓝时连接，节段完成后将索力转换至梁段上；
-
整个悬背施工过程中，斜拉索分三次张拉全安装索力，即挂蓝和梁段洁50%混凝上时各张拉一次，混凝土达到强度（张拉完成节段颜应小乘后张拉全安装索力。斜拉索主要为塔端张拉；
二、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

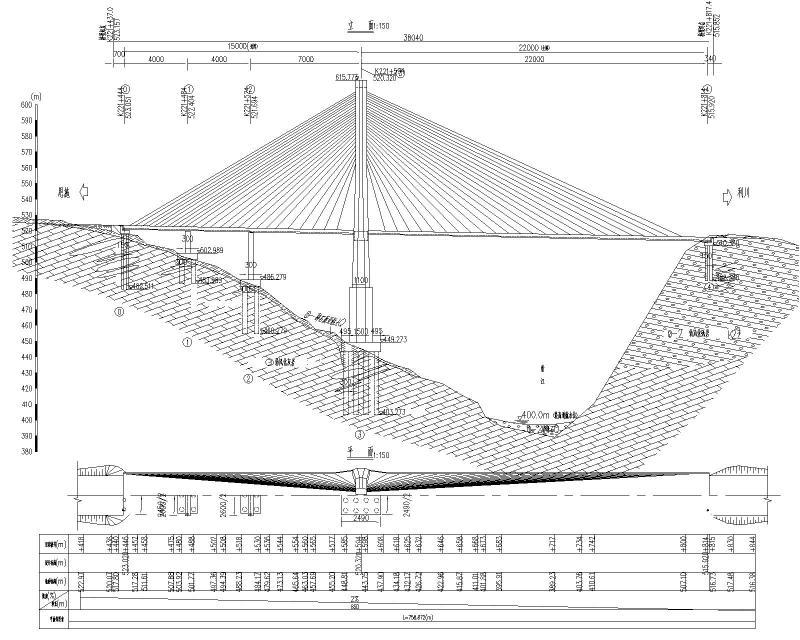

斜拉桥型布置图 -

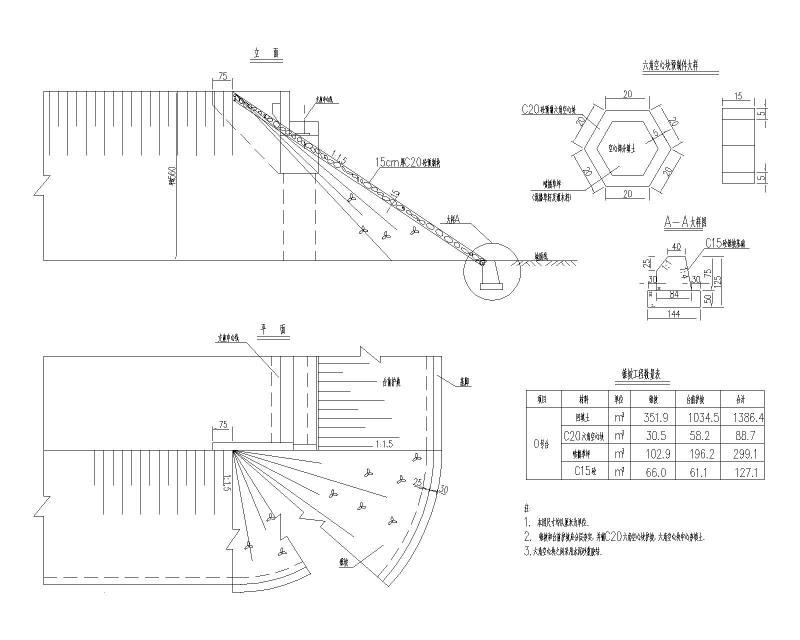

桥台锥坡示意图 -

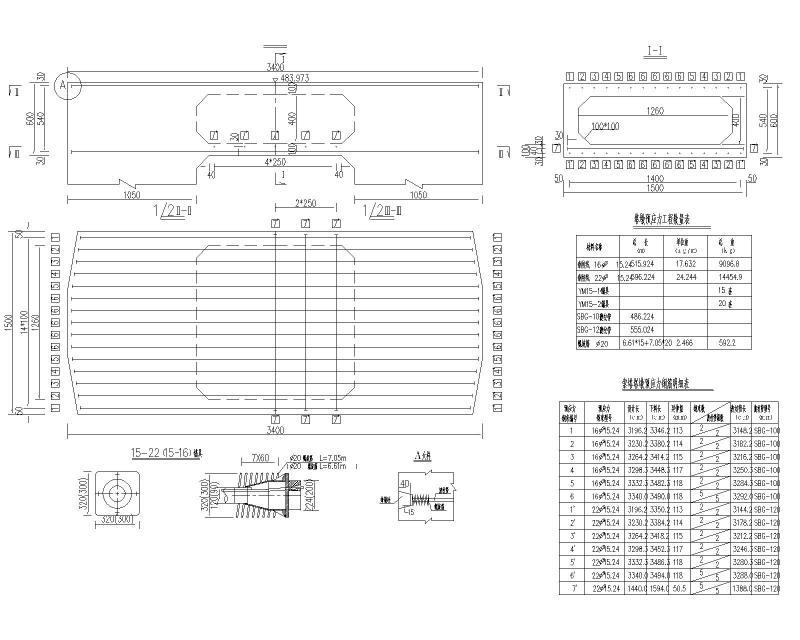

索塔顶板预应力钢筋布置图 -

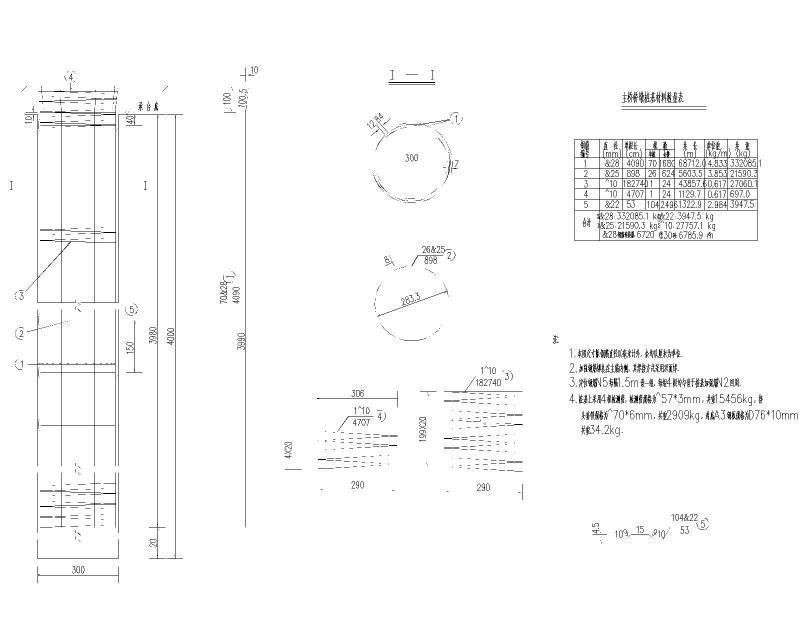

索塔桩基钢筋布置图 -

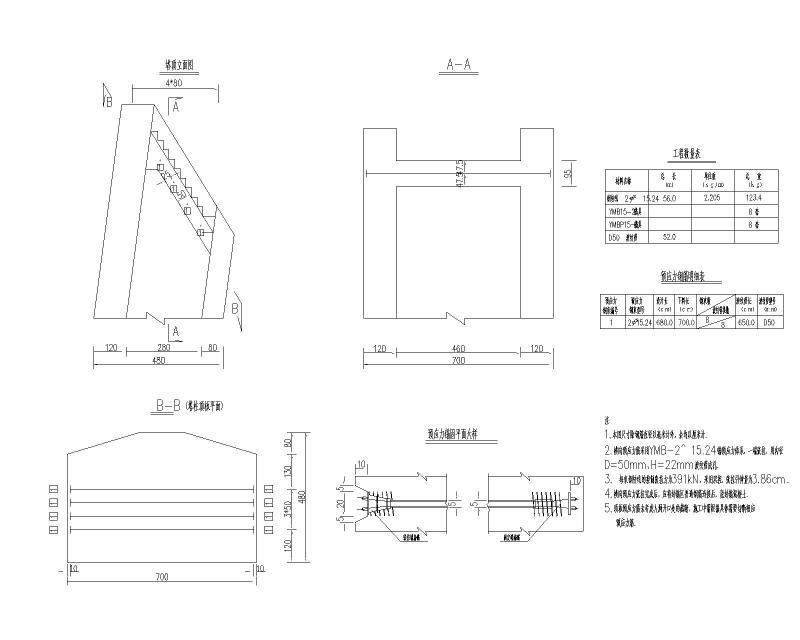

塔墩预应力钢筋布置图 -
主桥伸缩缝构造图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-09-11
- 评论次数：0
- 浏览次数：0
- 文件大小：18.07 MB
- 收藏次数：0
-
文件名称：
附件-996899950565677607.rar
