一份13m空心板简支梁工程地质剖面节点CAD详图纸设计(中央分隔带)(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

（一） 设计标准
1、设计荷载：汽车荷载：城-A，人群4.0kPa。
2、设计地震基本烈度Ⅶ度，设置抗震措施。
3、桥面纵坡：0.3%，竖（凸）曲线半径R15000m。
4、桥梁横披：车行道2.0%，人行道2.0%（盖梁调整）。
5、通航标准：无通航要求。
6、防洪标高：20.1米。
7、横断布置：
0.25米（栏杆） 6.5米（人行道和非机动车道） 4.0米（机非分隔带，植绿化） 16.0米（机动车道） 7.0米（中央分隔带，植绿化） 16.0米（机动车道） 4.0米（机非分隔带，植绿化） 6.5米（人行道和非机动车道） 0.25米（栏杆）=60.5米。

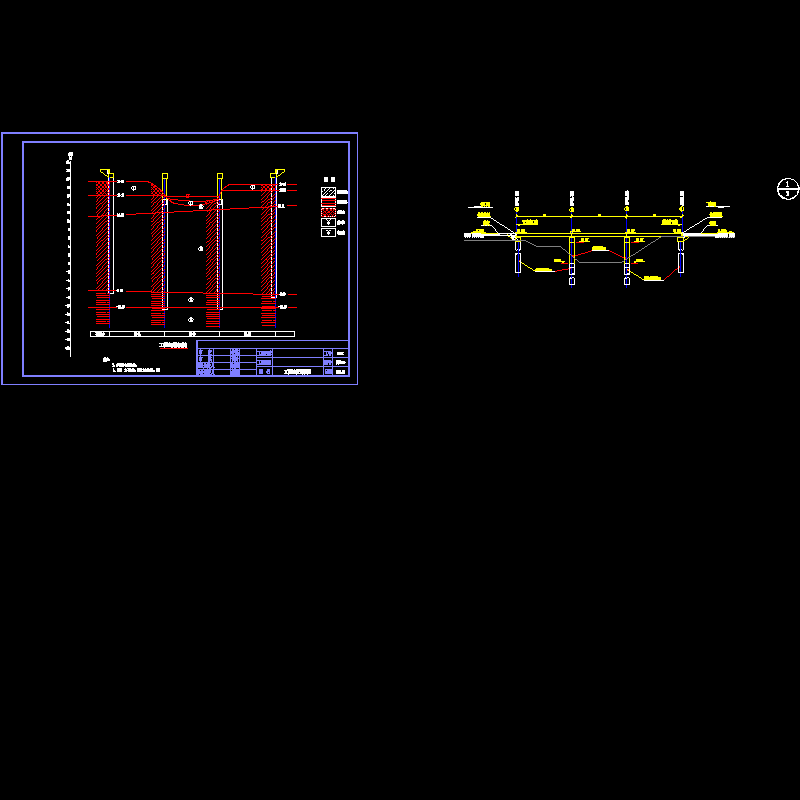

第 1 张图
