城市简支空心板梁桥工程施工图纸设计cad构造图,布置图

设计计算标准：

桥面宽度：4.0（人行道）+8（车行道）+4.0（人行道）=16m；

桥面横坡：车行道双向1.5%，人行道单向2%；

桥面纵坡：最大纵坡-4.0%；

设计水位：100年一遇（洪水频遇值）311.377m；

管线荷载：不大于5kN（单侧管线合计，实际管线荷载不得大于此值）；

抗震设计标准：拟建工程区域地震基本烈度为6度，抗震措施为7度，抗震设计方法为B类；

设计基准期：100年；

设计安全等级：一级；

设计环境类别：Ⅰ类；

……

桥梁桥面总宽16m，采用单幅建筑设计结构形式。桥梁上部结构采用普通混凝土简支梁桥，梁高1.2。车行道桥面根据道路总体要求设1.5%横坡。在梁端各设一道伸缩缝。

……

桥台采用重力式U型桥台加桩基础，台身高9.96m，采用人工开挖形成基坑，桩基础采用机械成孔群桩。台后设置50cm厚级配碎石反滤层，并应设置封水层及排水盲沟。

所有的桩基础均采用嵌岩桩基础，采用机械成桩。桩基础应嵌入完整的中风化岩层不少于3倍桩径，嵌岩襟边宽度不小于5m；。

……

共42张，CAD格式，。

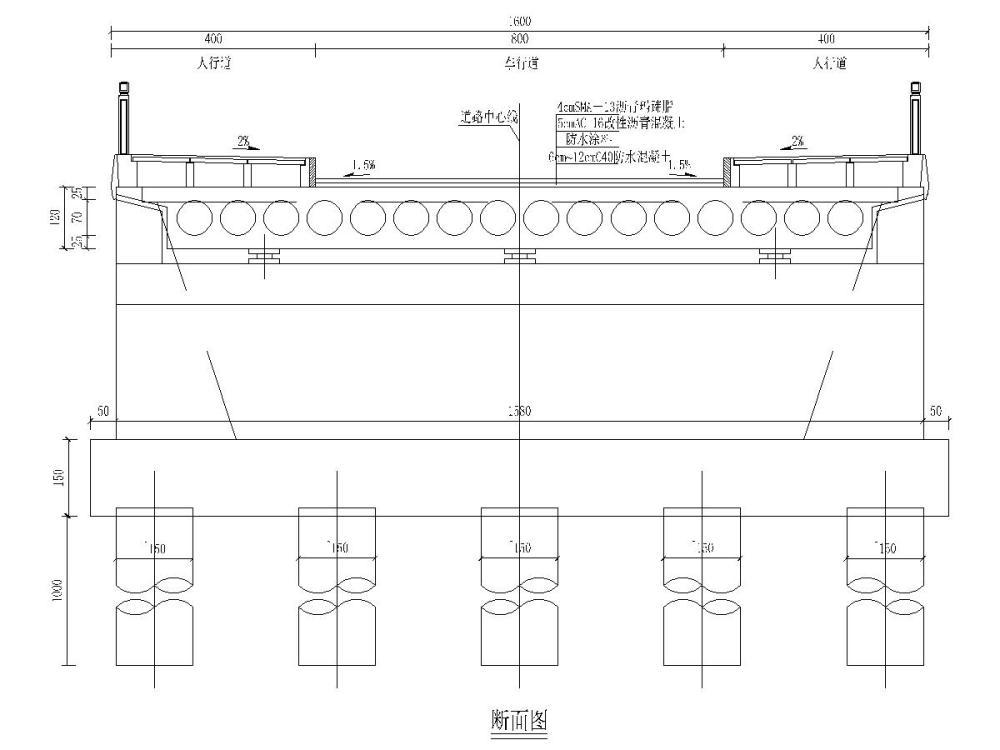

桥梁断面布置图

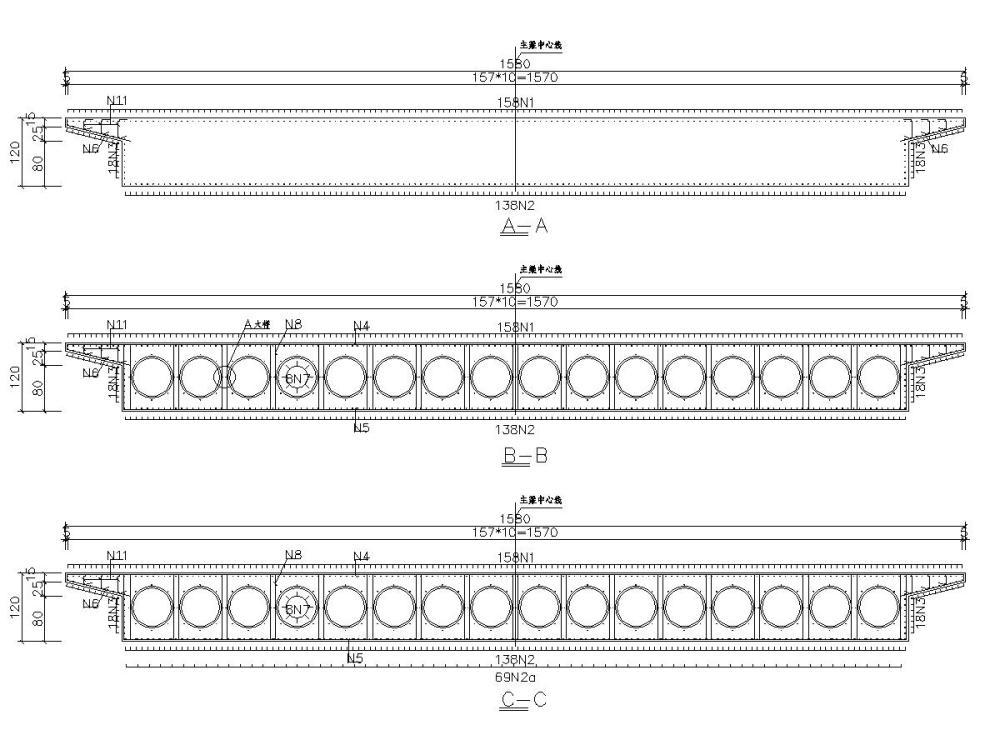

主梁普通钢筋布置图

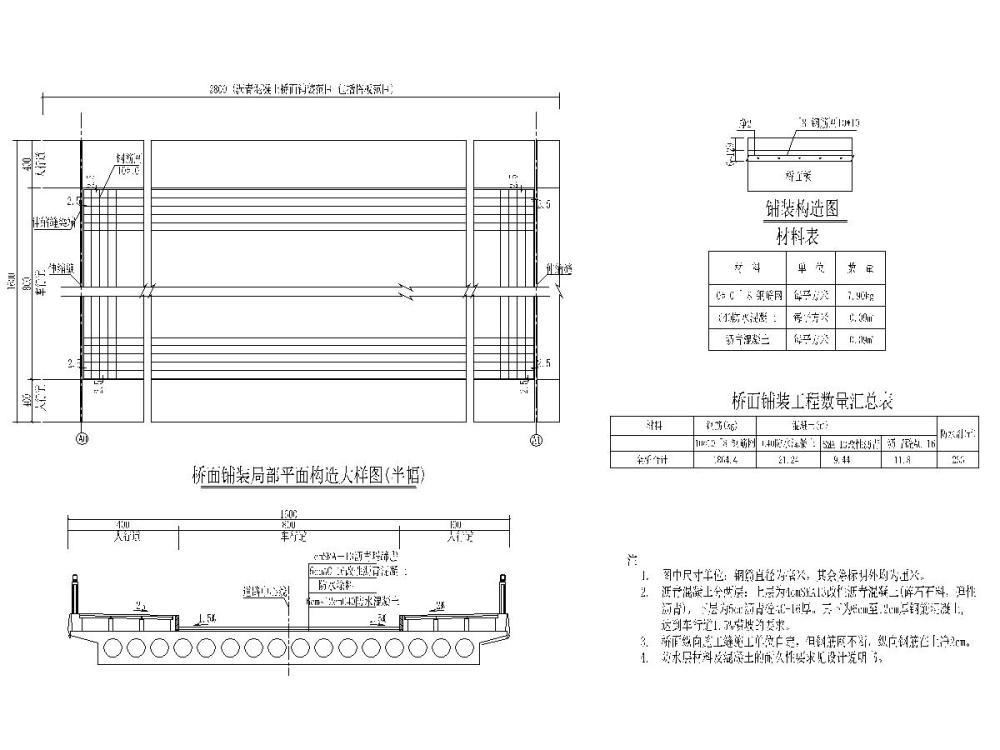

桥面铺装一般构造图

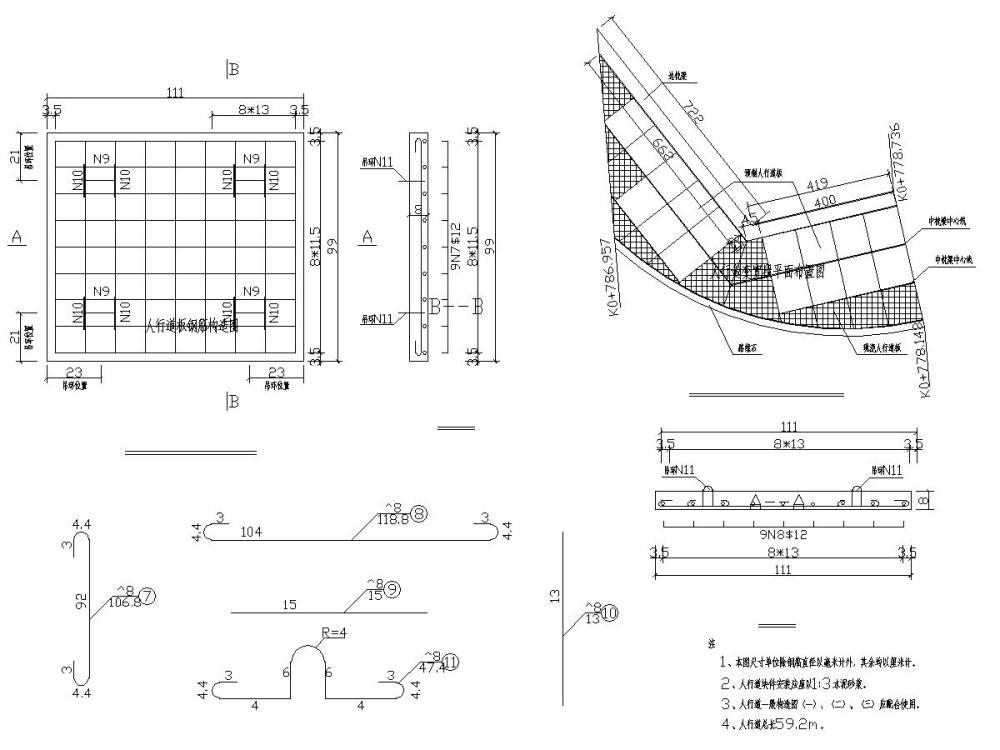

人行道一般构造图
