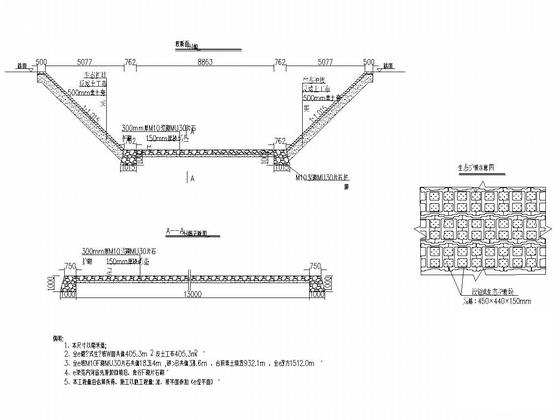

1x16m简支空心板桥全套施工图纸cad构造图及河底护砌设计图

附件详情

结构设计：

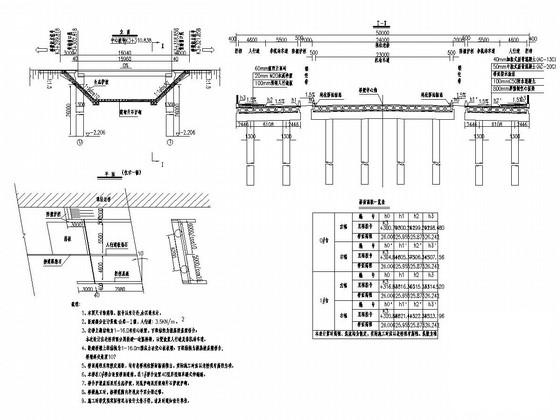

桥梁总体设计为：采用1跨16m预应力钢筋混凝土空心板梁，斜交角10°。
下部结构采用桩基接盖梁式桥台，钻孔灌注桩基础。

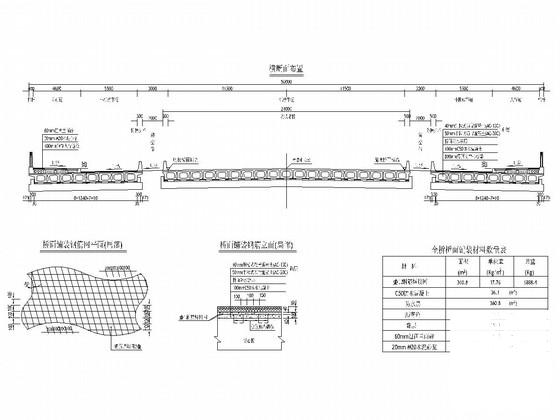

桥梁横断面布置：
5.0m（人行道含栏杆）+5.5m（非机动车道）+0.5m（防撞护栏）+2.0m（镂空带）+24.0m（老桥部分：机动车道含护栏）+2.0m（镂空带）+5.5m（非机动车道）+5.0m（人行道含栏杆）=50.0m。
......
上部结构：

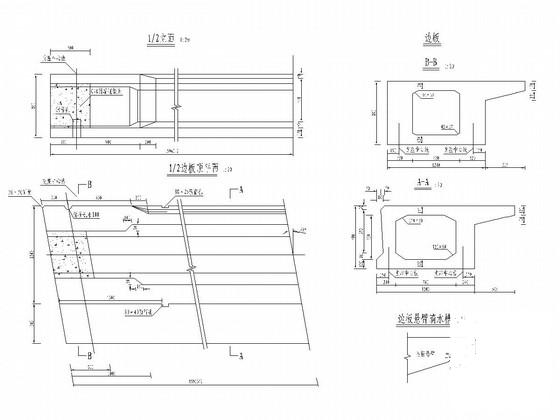

板长16m预应力钢筋混凝土空心板梁。梁高为0.8m，每块中板宽度1.24m；边板底宽1.24m，悬臂0. 505m；铰缝宽0.01m，大铰缝体系。预制吊装后，放置铰缝钢筋、通过现浇铰缝形成整体铰接板结构。全桥共有12块中板，4块边板。空心板采用C50混凝土预制。
......
下部结构：
桥台采用桩基接盖梁式桥台，钻孔灌注桩基础。
桥台盖梁、抗震挡块、耳背墙均采用C30钢筋混凝土，桩基采用C25水下混凝土。
盖梁顶面通过桩顶高程变化设横坡，以满足桥面横坡要求。新建边幅桥桥台盖梁尺寸为11.17m（长）×1.4m（宽）×1.3m（高）。
......
，共32张CAD设计图。
