城市道路简支空心板桥CAD施工图纸设计.dwg

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该桥为10米钢筋混凝土简支空心板桥，桥梁全长16米，桥梁全宽24米，横向布置为：4m（人行道） 8m（车行道） 8m（车行道） 4m（人行道）。全桥横向分四幅设置，边上人行道与非机动车道为一幅，侧分带与中间车行道部分设置为两幅空心板，每两幅空心板之间设置2厘米的变形缝。…… 　　共35张

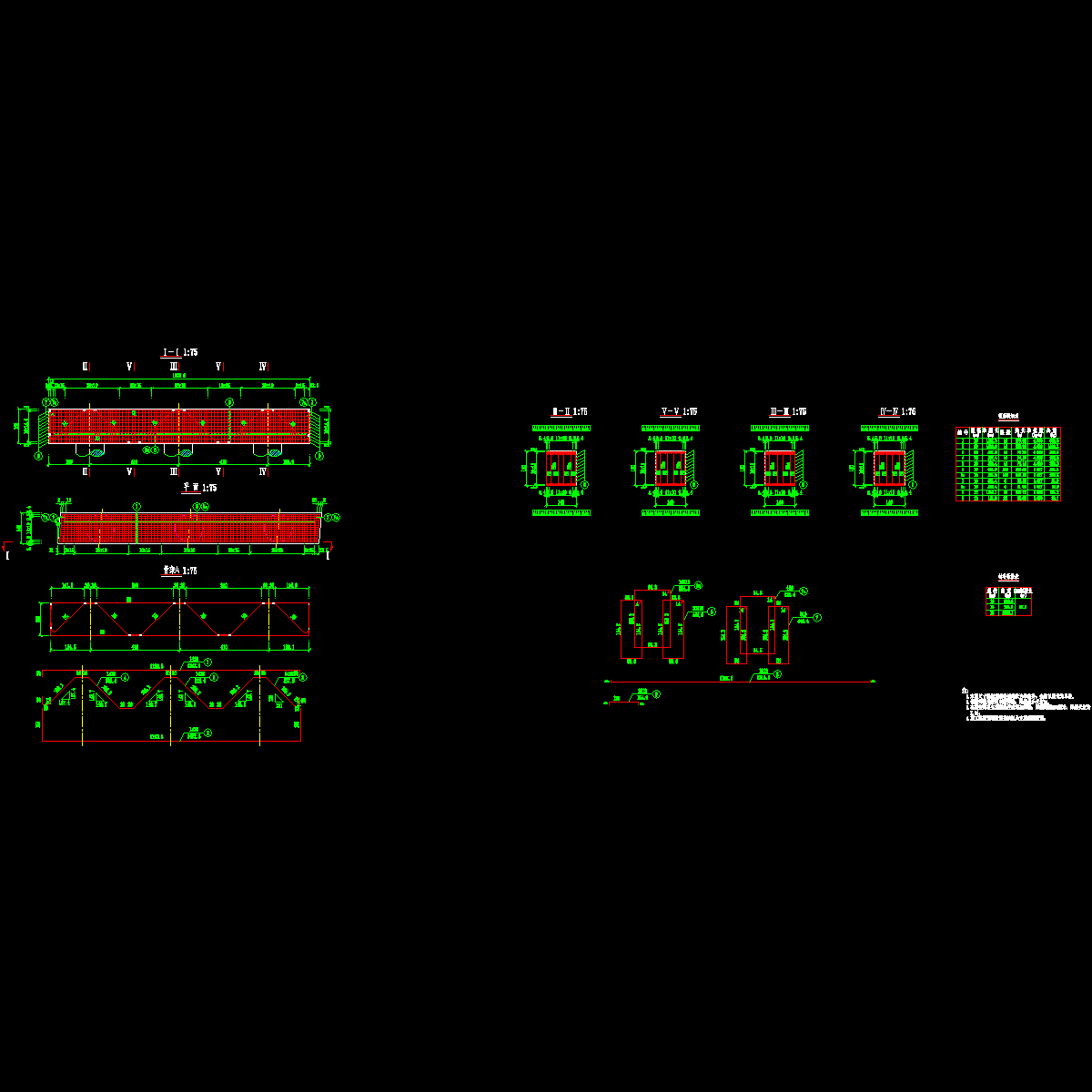

06 07 空心板一般构造图及钢筋布置图.dwg

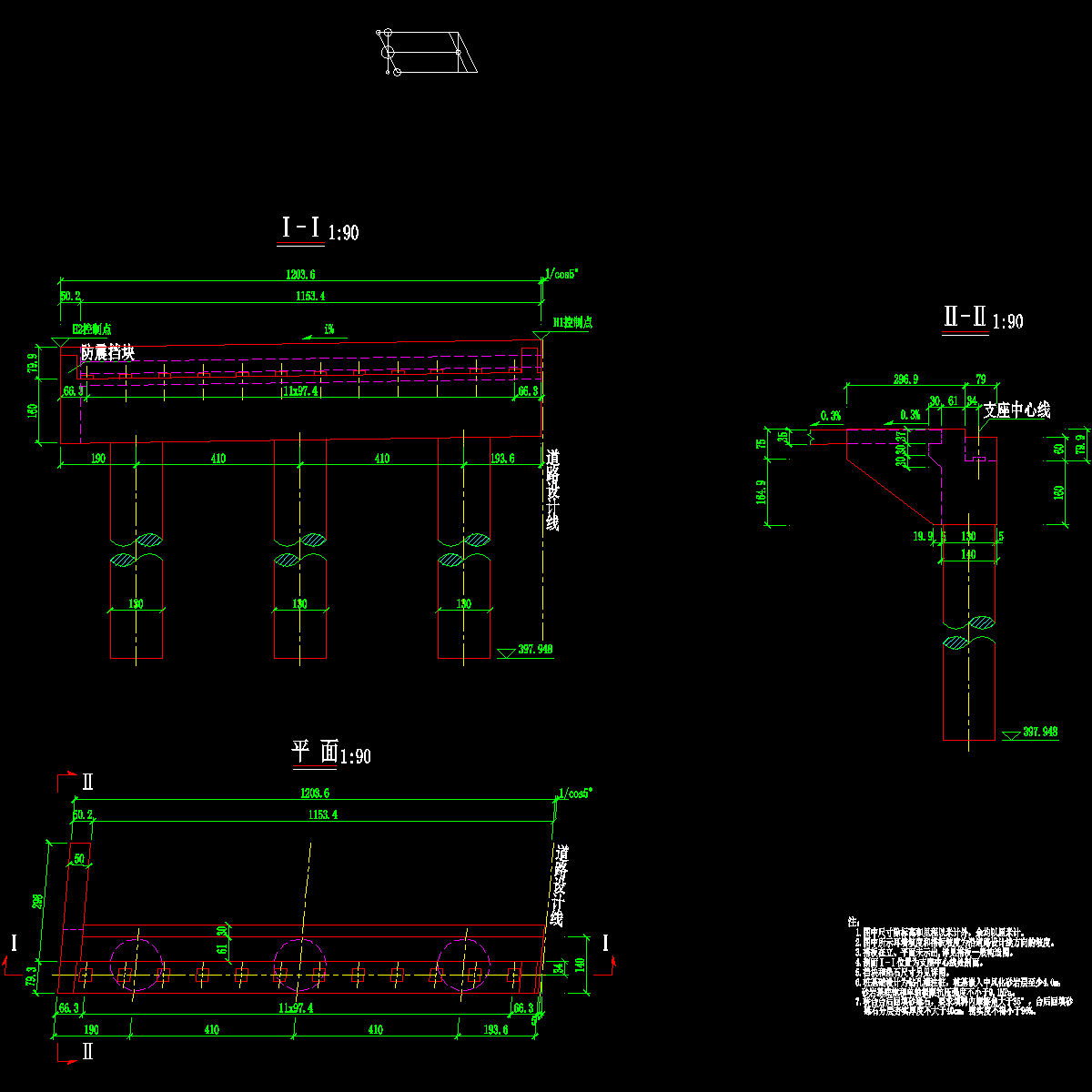

09 a0桥台一般构造图.dwg

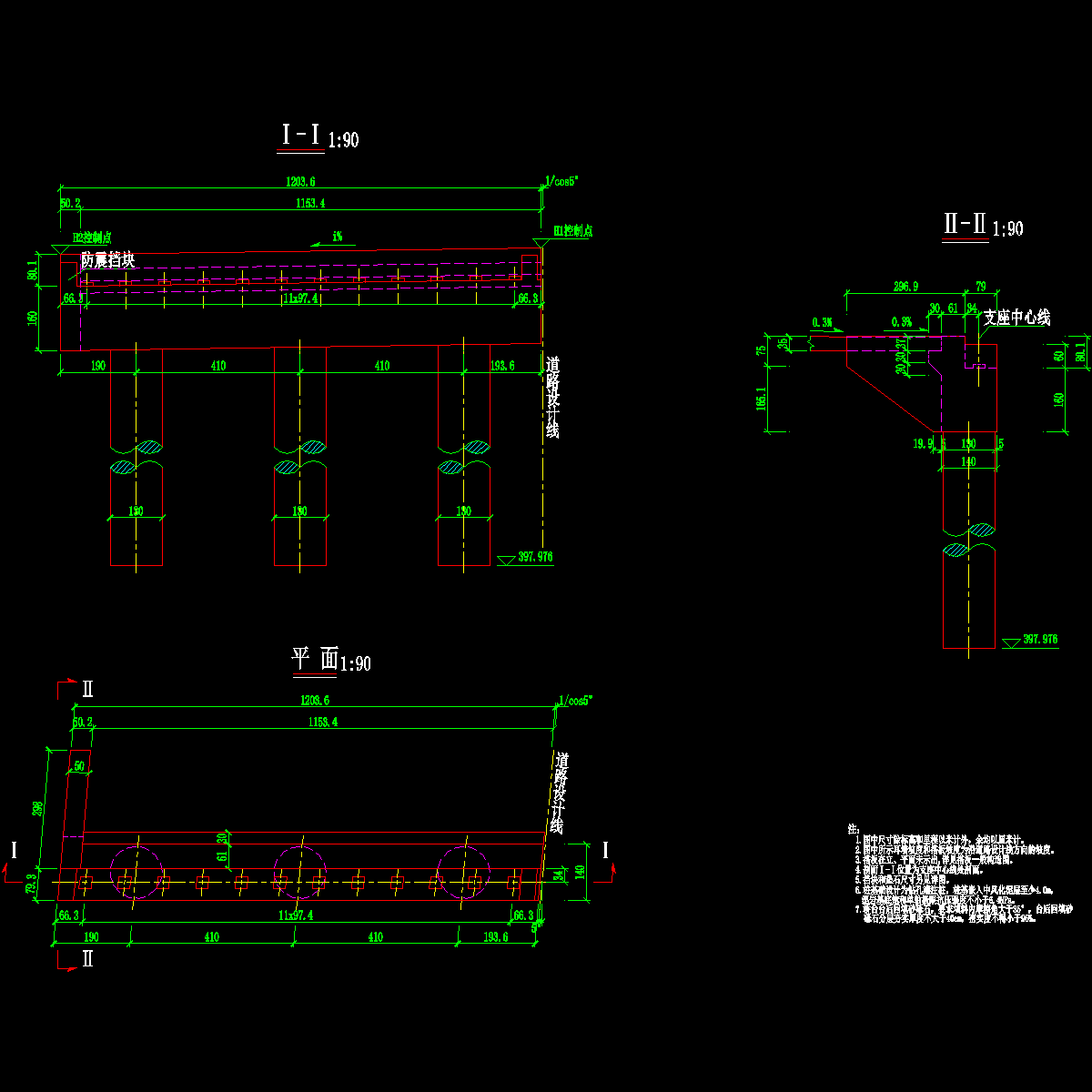

10 a1台一般构造图.dwg

11 盖梁钢筋图.dwg

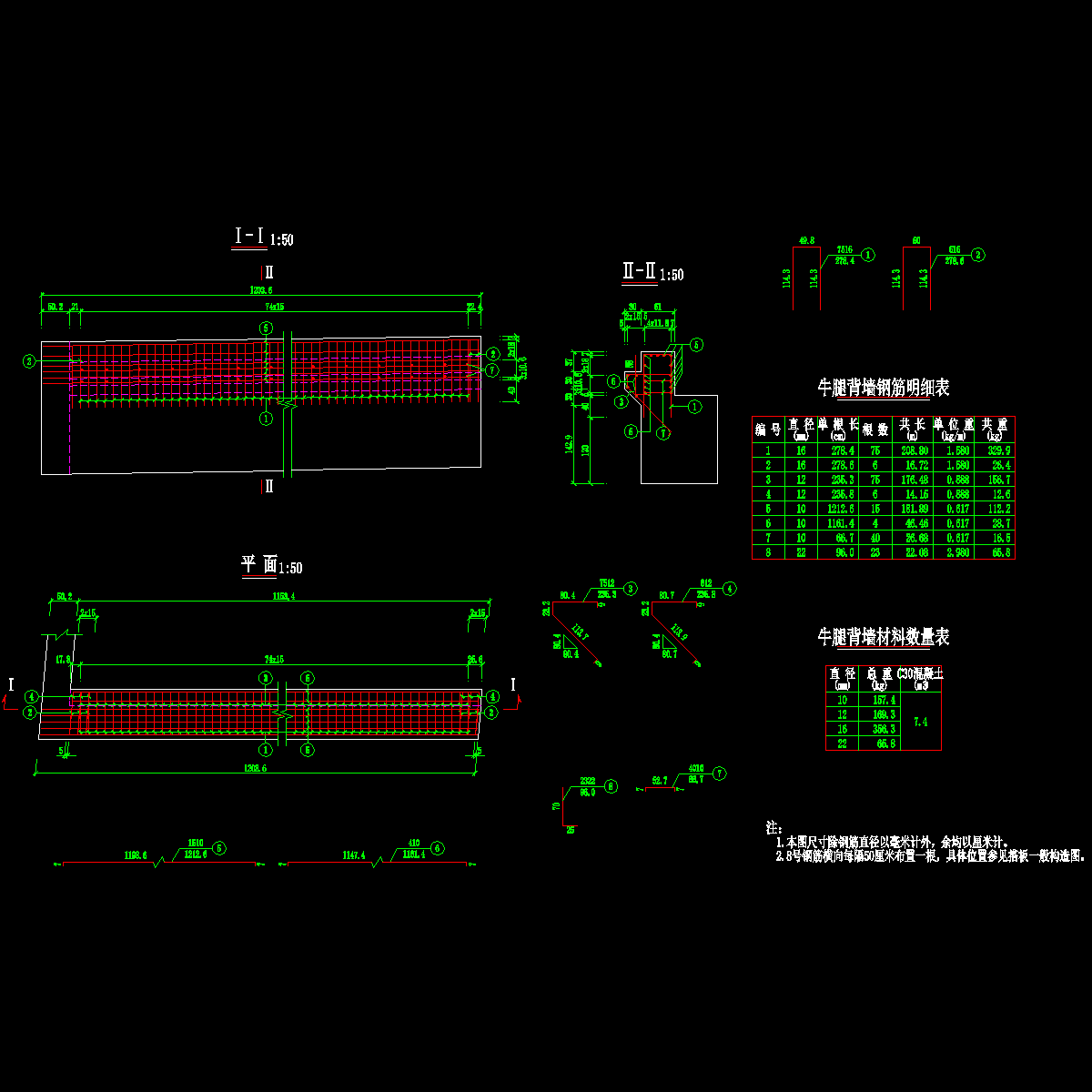

12 背墙钢筋构造图.dwg

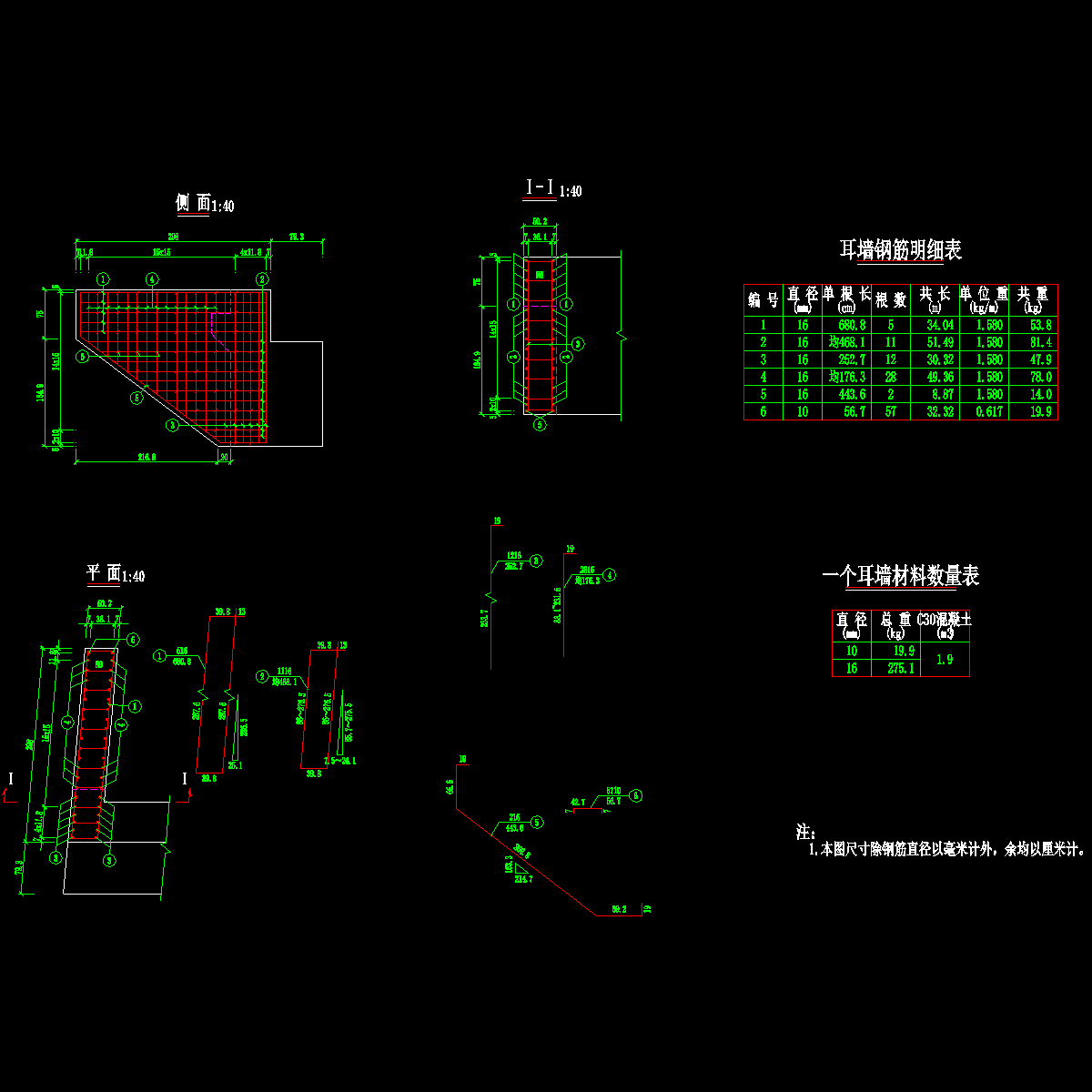

13 耳墙钢筋构造图.dwg

14 桩基钢筋构造图.dwg

15 垫石挡块钢筋构造图(一~二).dwg

16 搭板钢筋构造图 (一).dwg

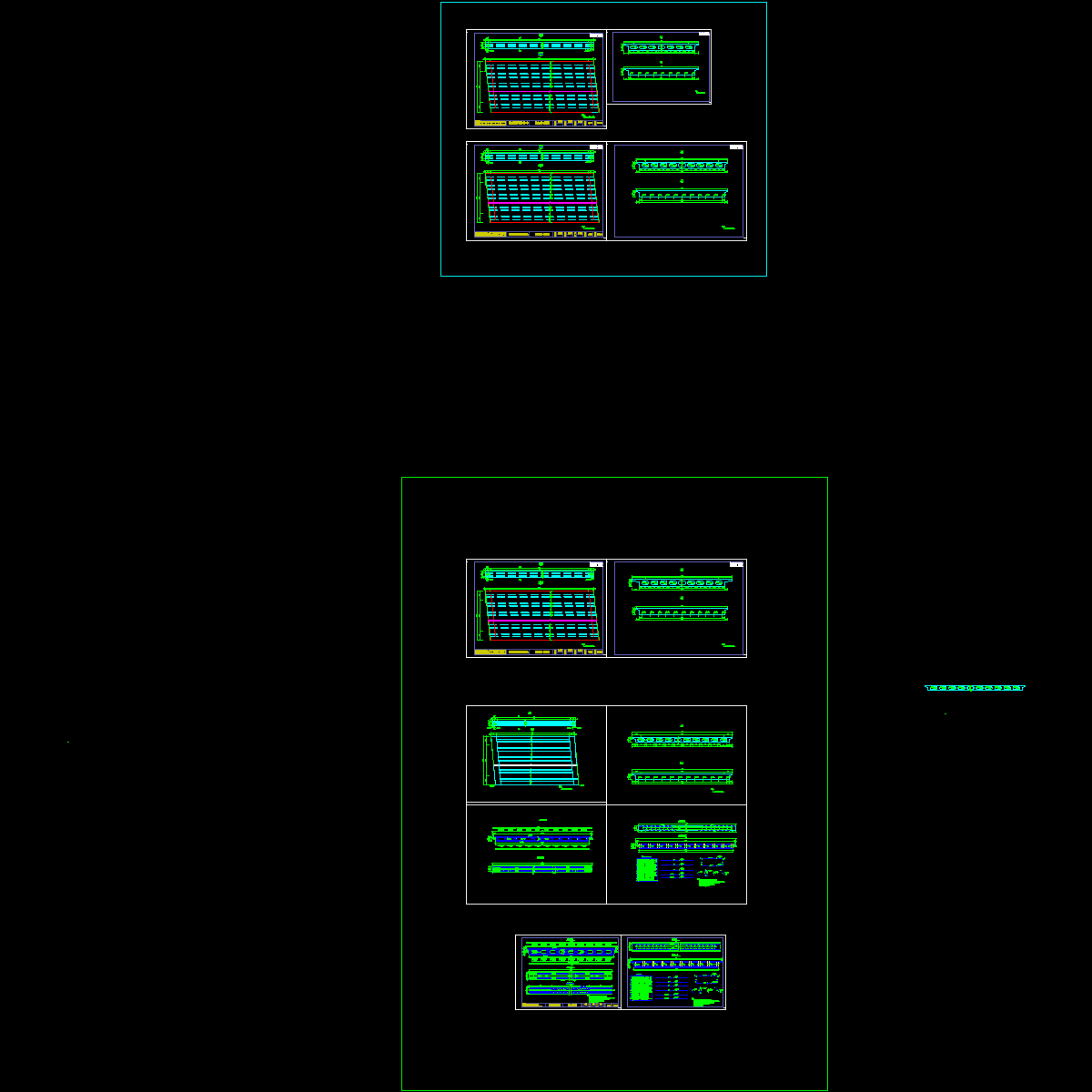

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
