一份10米简支空心板桥下部耳背墙钢筋节点CAD详图纸设计(排架结构)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.设计标准:设计荷载标准为城-B级；桥面净空：净7 2x1.5m；双车道，正交。
2.结构类型:上部采用 装配式 钢筋砼空心板，下部采用柱式排架结构，基础为钻孔灌注摩擦桩。
3.桥址确定:根据河道平面图和规划断面，结合现有河道和桥的位置，为使桥梁与现有道路顺接，选定桥中心线两岸坐标为：（x=45785.94，y=69438.27）及（x=45784.16，y=69402.95）。
4.高程确定:干流段在该桥位处设计河底高程为96.03m，设计百年洪水位为99.58m，两岸地面高程分别为101.51m及100.17m，百年水位不控制桥面标高，因此确定桥面高程为101.51m。
5.桥长确定:结合规划河道断面确定桥长为30m，共计三跨，每跨10m。

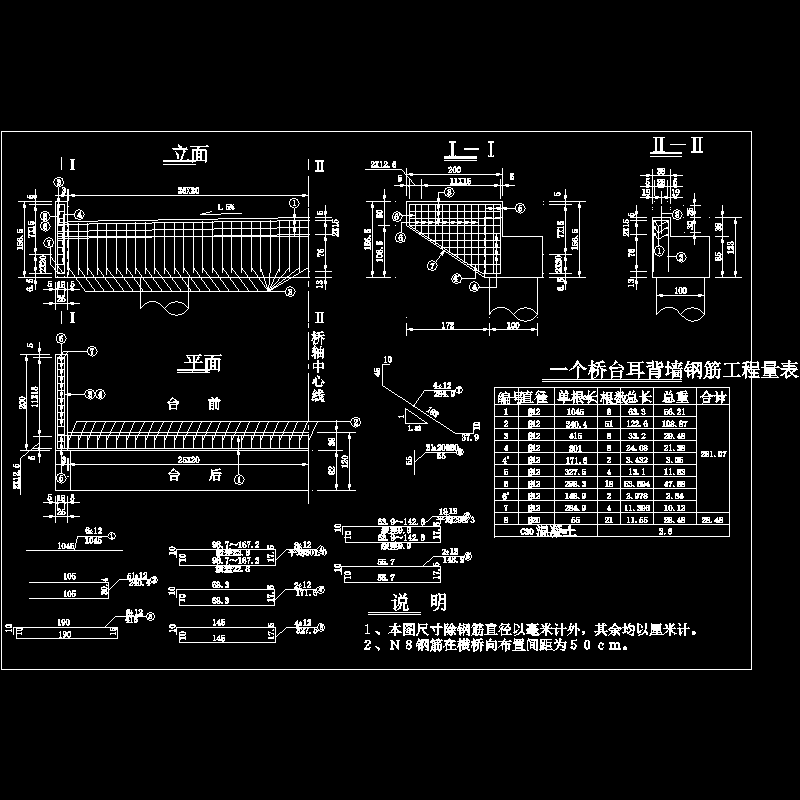

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
