[CAD]高速公路特殊路基设计通用图纸.dwg

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

图纸含软弱地基浅层处理一般设计图、塑料排水板处理软基通用图、碎石桩软基处理、压力注浆锚杆框架植草防护一般设计图、锚索框架植草防护一般设计图、预应力锚索设计图、锚索（拉力型）一般设计图、SNS被动防护系统一般设计图共计12张。 　　 　　软弱地基浅层处理一般设计图：适用于软弱土层厚度≤4.0m的路段。 　　塑料排水板处理软弱地基一般设计图：本图用于采用塑料排水板处理软弱地基的路段。图中H为路堤填方高度，适用于软弱基厚度大于4m且路基填高度大于5m的填方路段。B1、H1分别为反压护道的宽度及高度。高度大于5m的填方路段。B1、H1分别为反压护道的宽度及高度。 　　振动沉管粒料桩加固涵基、软基一般设计图：本图适用于软弱层厚度大于4.0m的涵洞基底地基及软弱层厚度大于10.0m的软基处理，采用掺和5～8%水泥的碎石桩，以提高地基承载力,减少沉降。 　　压力注浆锚杆框架植草防护一般设计图：本图为路堑边坡压力注浆锚杆框架(3m×4m)挂网植草防护设计图，适用于挖方坡比1:0.5～1:1.0的泥岩、砂岩、泥岩夹砂岩等岩质路段的高边坡或不稳定边坡的加固或预加固防护。 　　锚索框架植草防护一般设计图：本图为路堑边坡锚索框架(3m×4m)挂网植草防护设计图，适用于挖方坡比为1:0.5～1:1.0的灰岩、砂岩、泥岩夹砂岩等易发生滑动破坏的路堑边坡防护。 　　SNS被动防护系统一般设计图采用RXI-075型SNS被动防护系统,防护能级为750KJ。 　　…… 　　共计12张

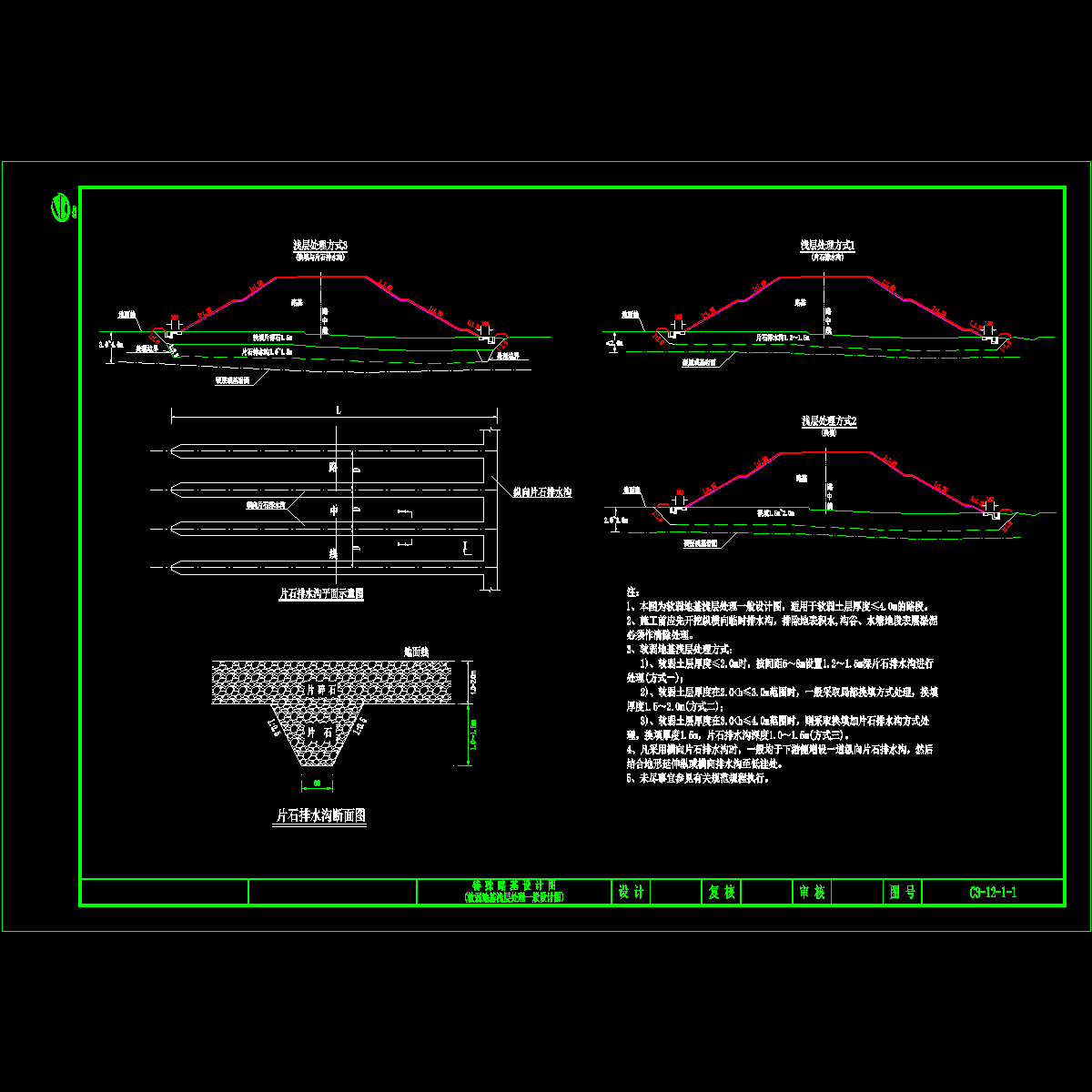

c3-12-1-1-软弱地基浅层处理一般设计图.dwg

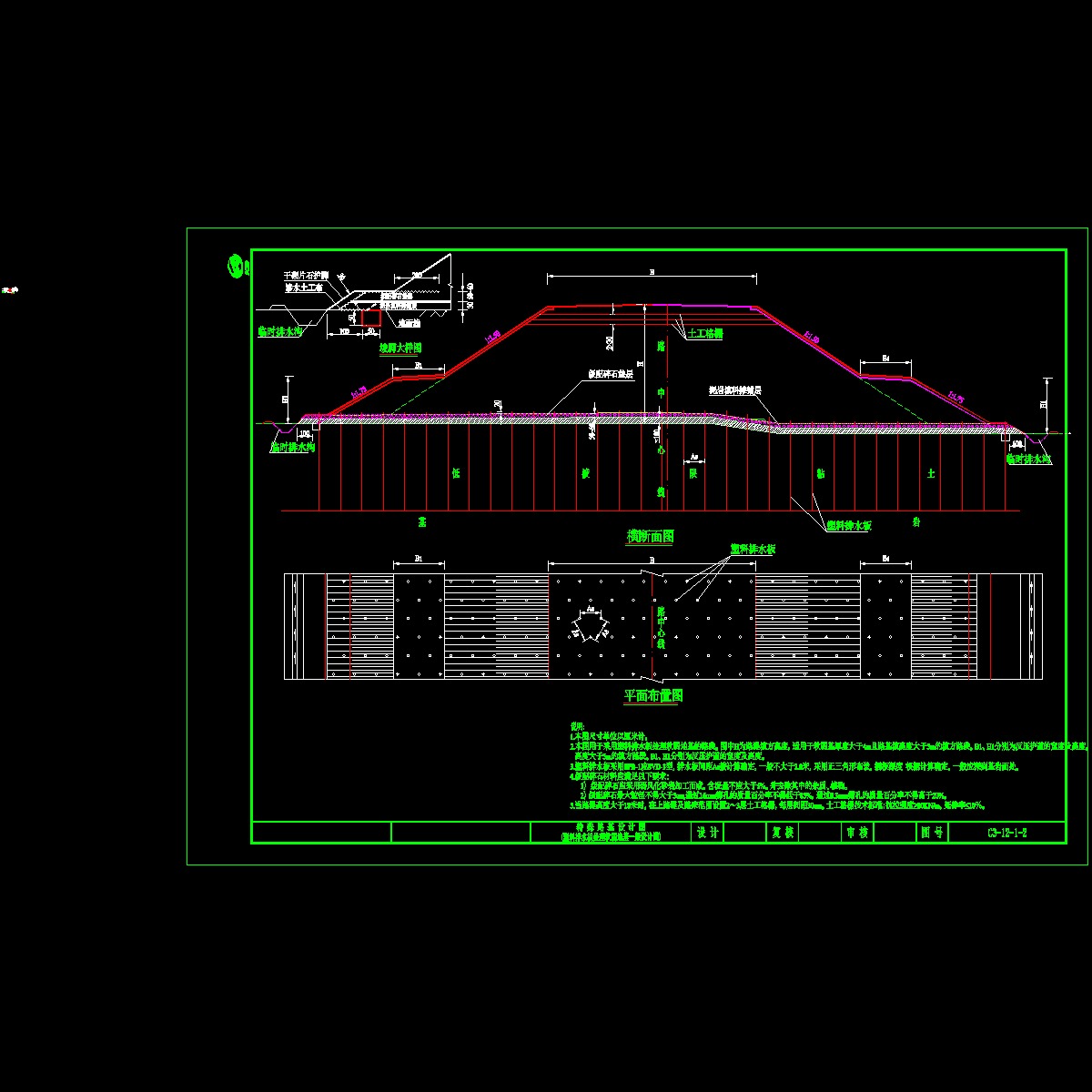

c3-12-1-2塑料排水板处理软基通用图.dwg

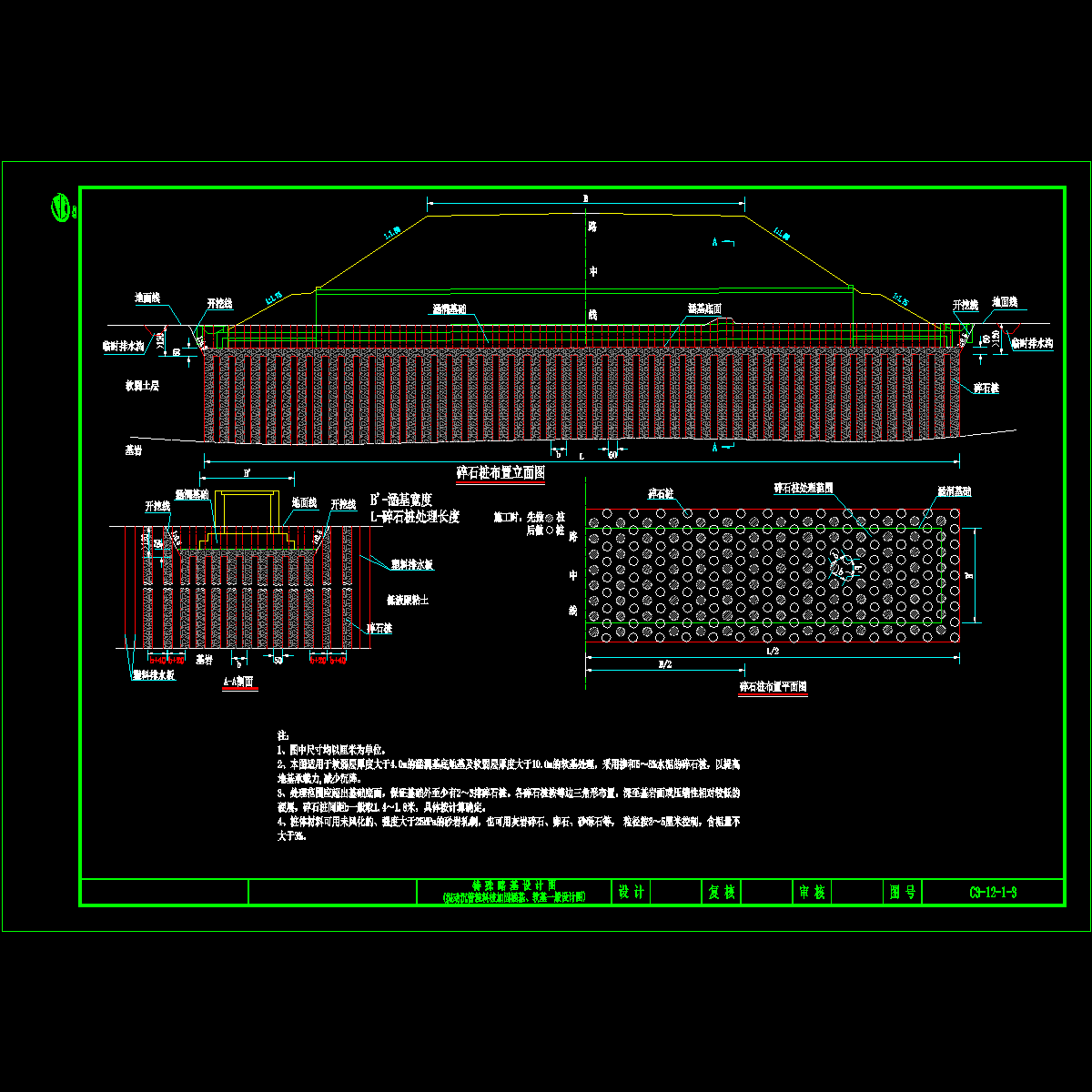

c3-12-1-3-碎石桩软基处理.dwg

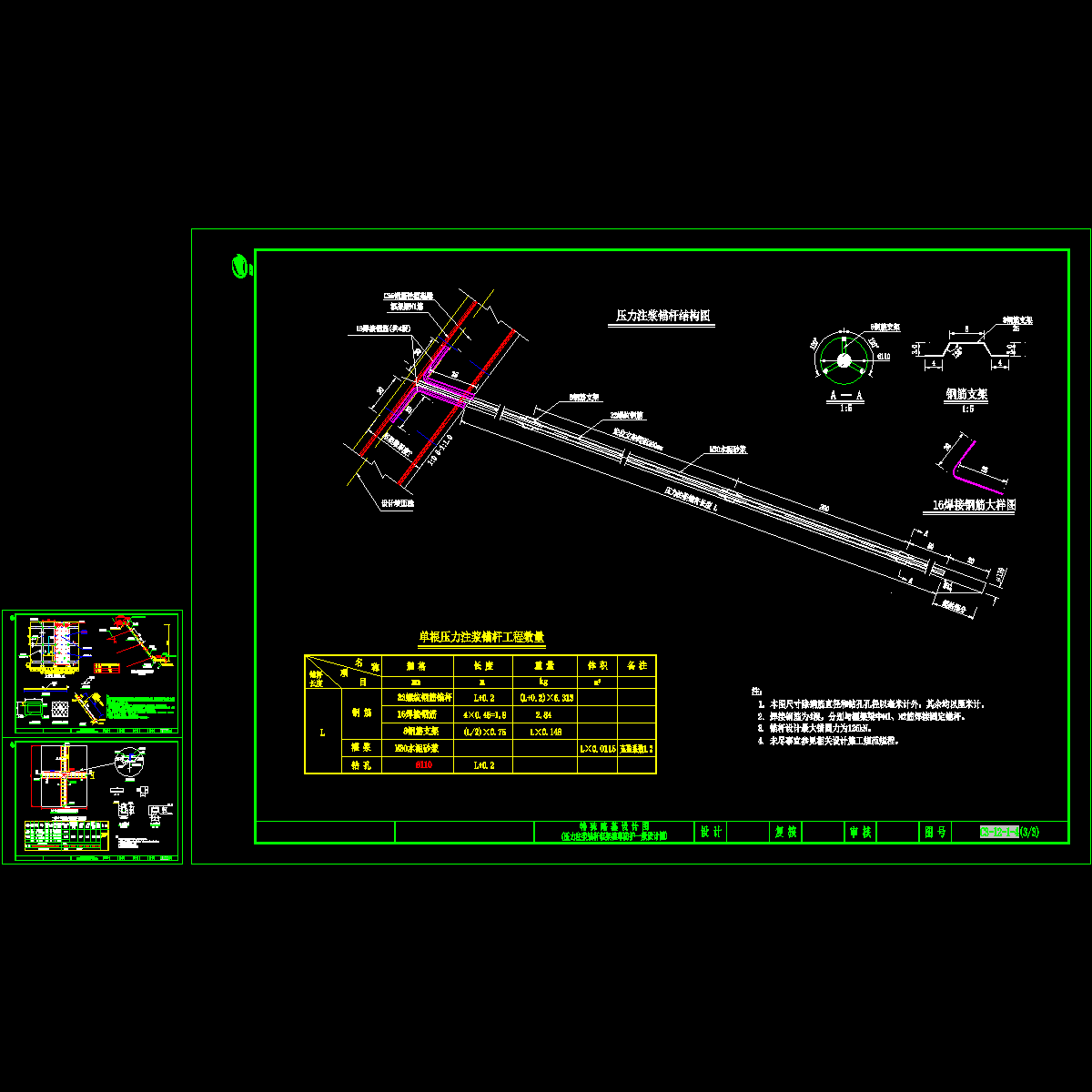

c3-12-1-4-压力注浆锚杆框架植草防护一般设计图(框架).dwg

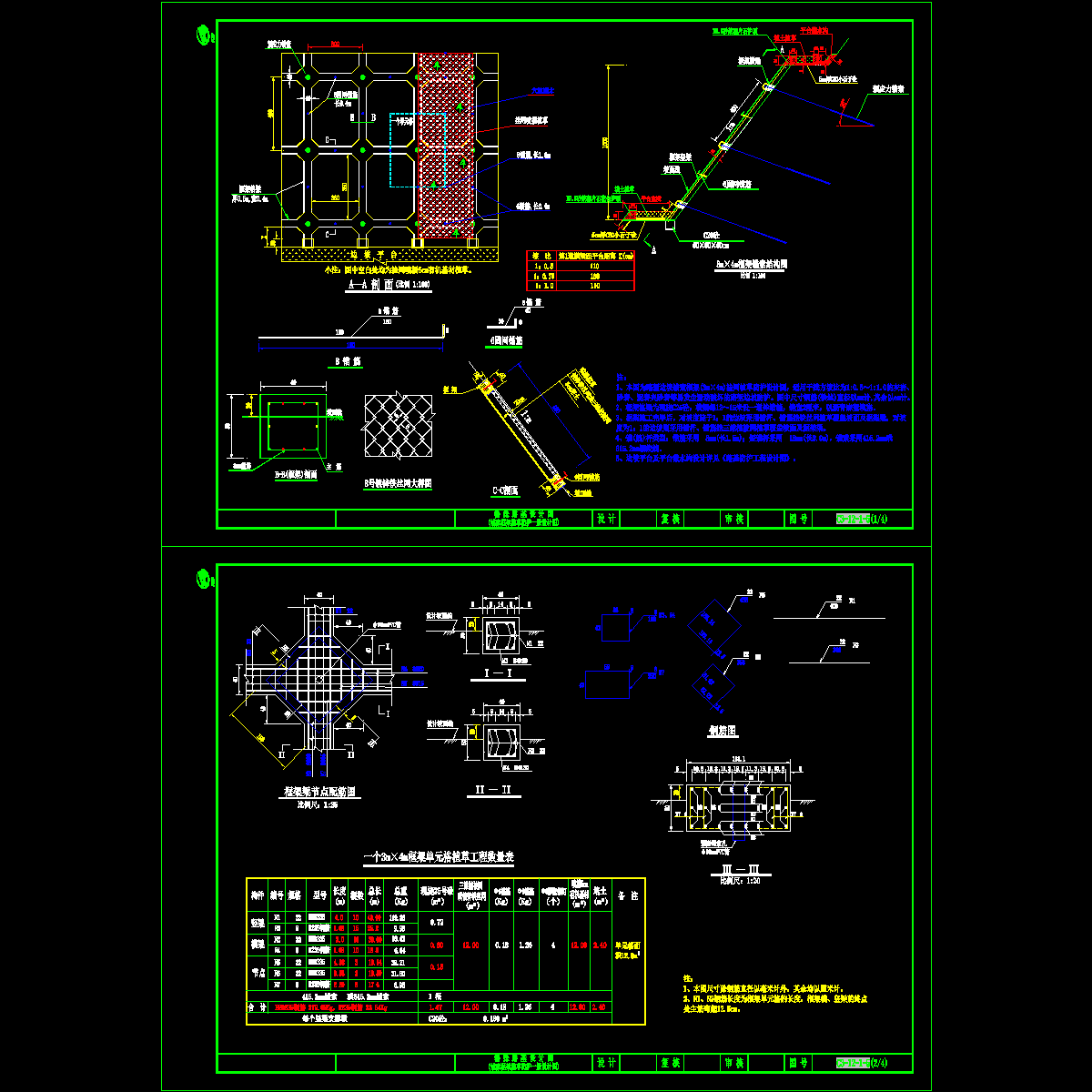

c3-12-1-5(1~2)-锚索框架植草防护一般设计图(框架).dwg

c3-12-1-5(3_4)-4×φs15.2预应力锚索设计图.dwg

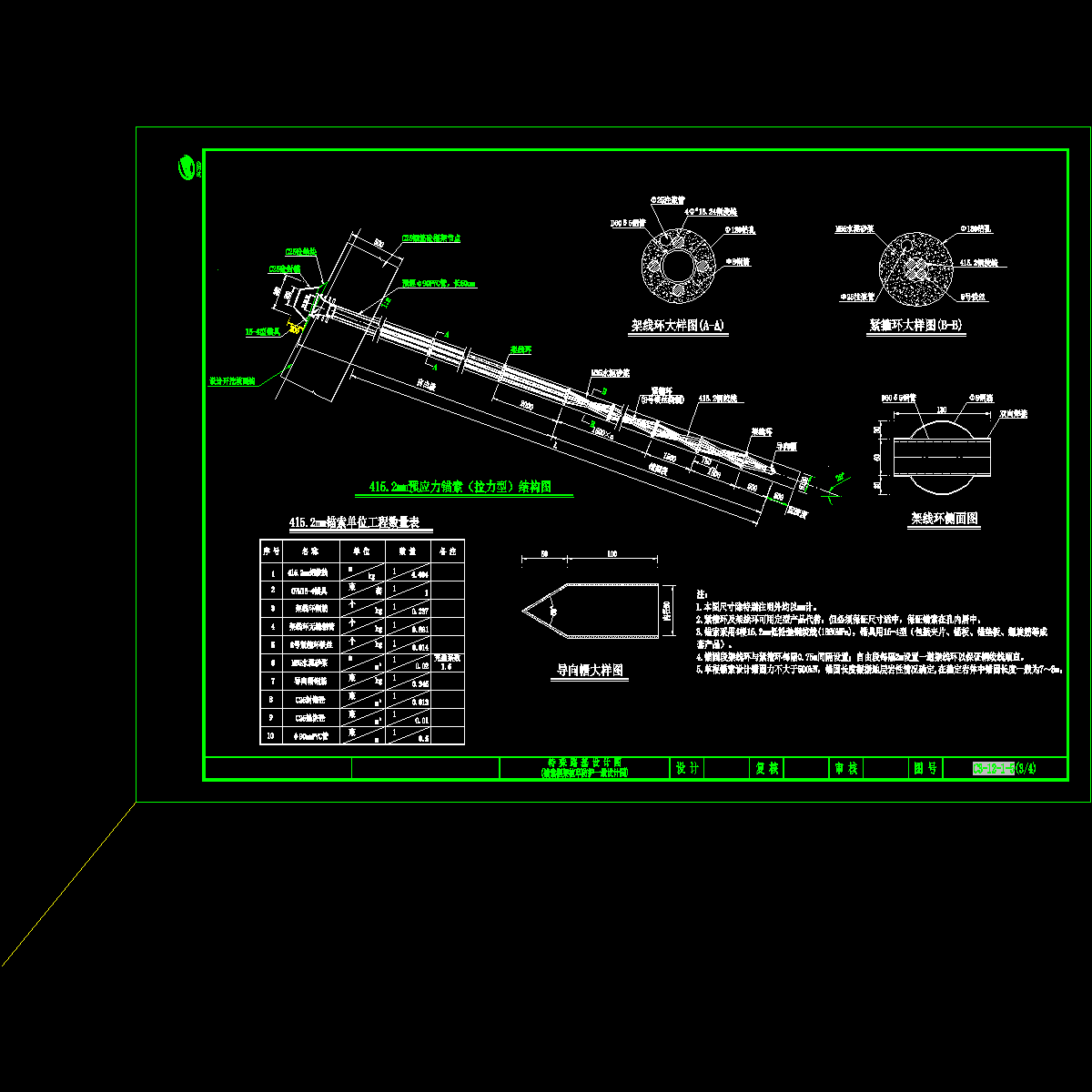

c3-12-1-5(4_4)-6×φs15.2锚索（拉力型）一般设计图.dwg

c3-12-1-5被动防护.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
