[CAD]主跨120m三塔矮塔斜拉桥全套设计图纸（39张）.dwg

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　 大桥全长919.18m，宽29.5m，主桥为三塔矮塔斜拉桥，长384m，主跨径120m；两侧引桥为三跨和四跨预应力混凝土连续梁桥，单侧引桥长267.59m。桥梁中线与河道交角为53度。 　　 为了减少桥墩对水流的影响，主桥采用独柱单索面三塔矮塔斜拉桥方案。引桥分为两个半桥，上下行桥在河道内的墩柱错开布置，以平行于水流方向。 　　...... 　　设计标准： 　　 1、汽车荷载：设计荷载汽车－超20级，验算荷载挂车－120。 　　 2、行车道：双向六车道。 　　 3、桥面横坡：双面坡2%。

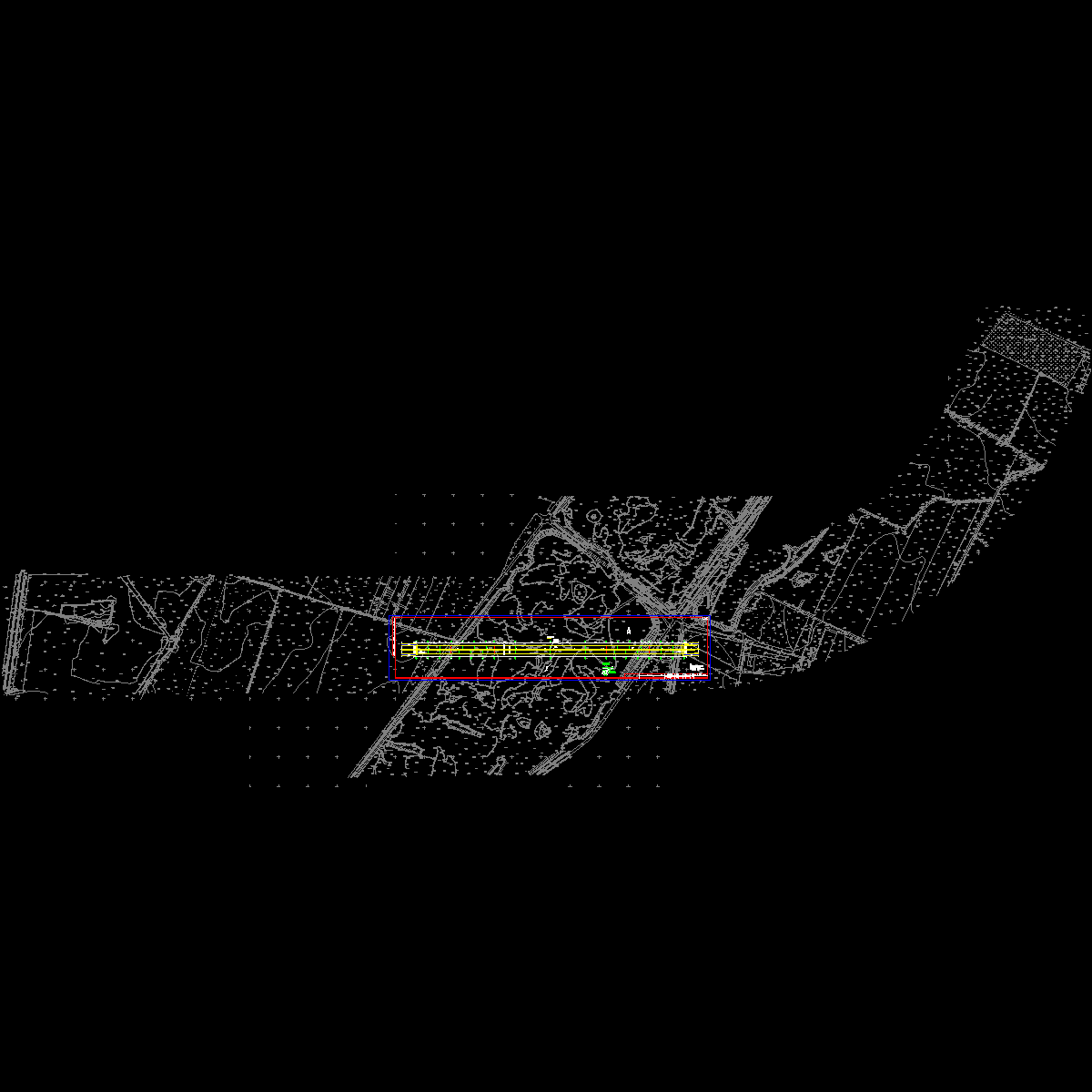

l001桥位平面图.dwg

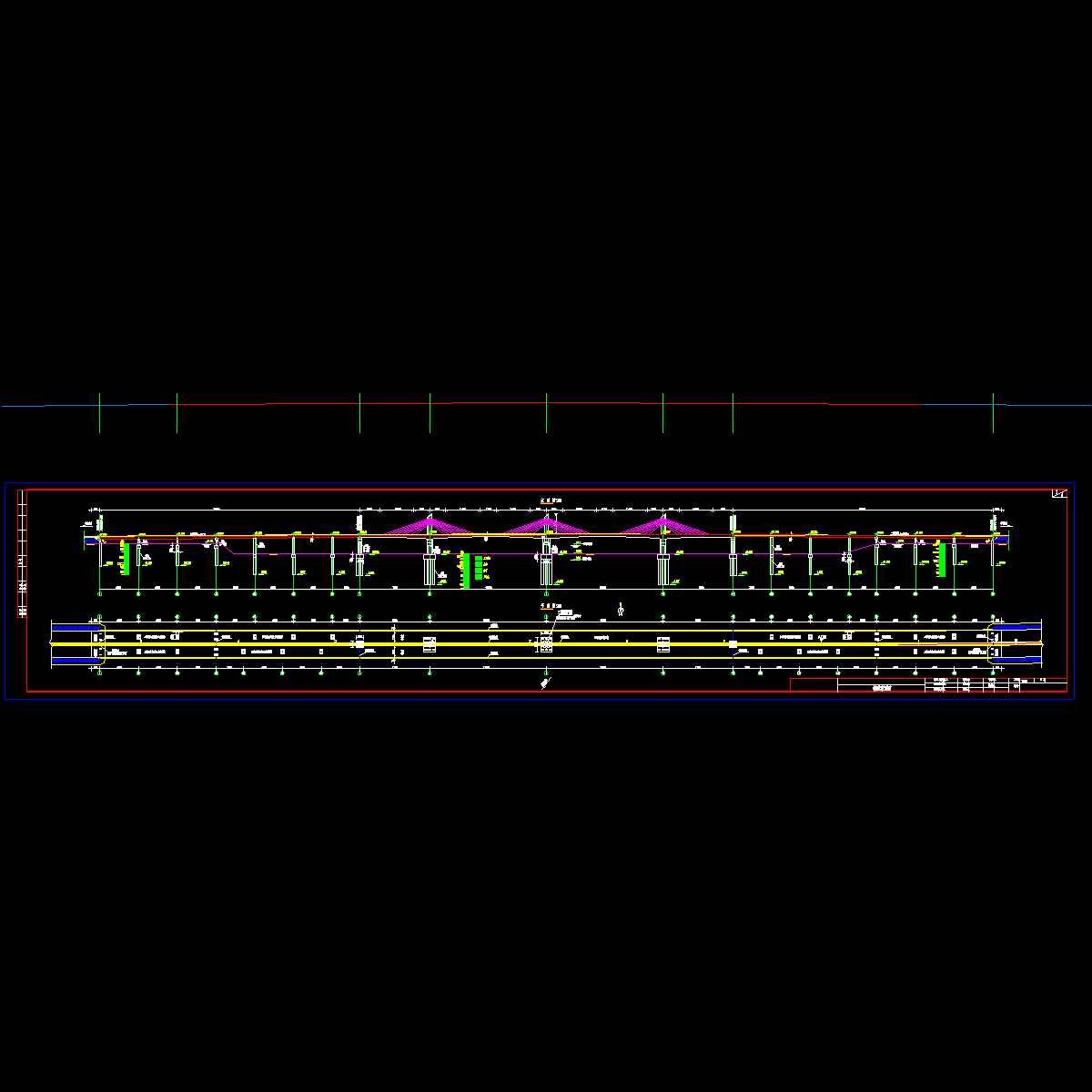

l002桥型布置图(1).dwg

l002桥型布置图(2).dwg

l002桥型布置图(3).dwg

l002桥型布置图(4).dwg

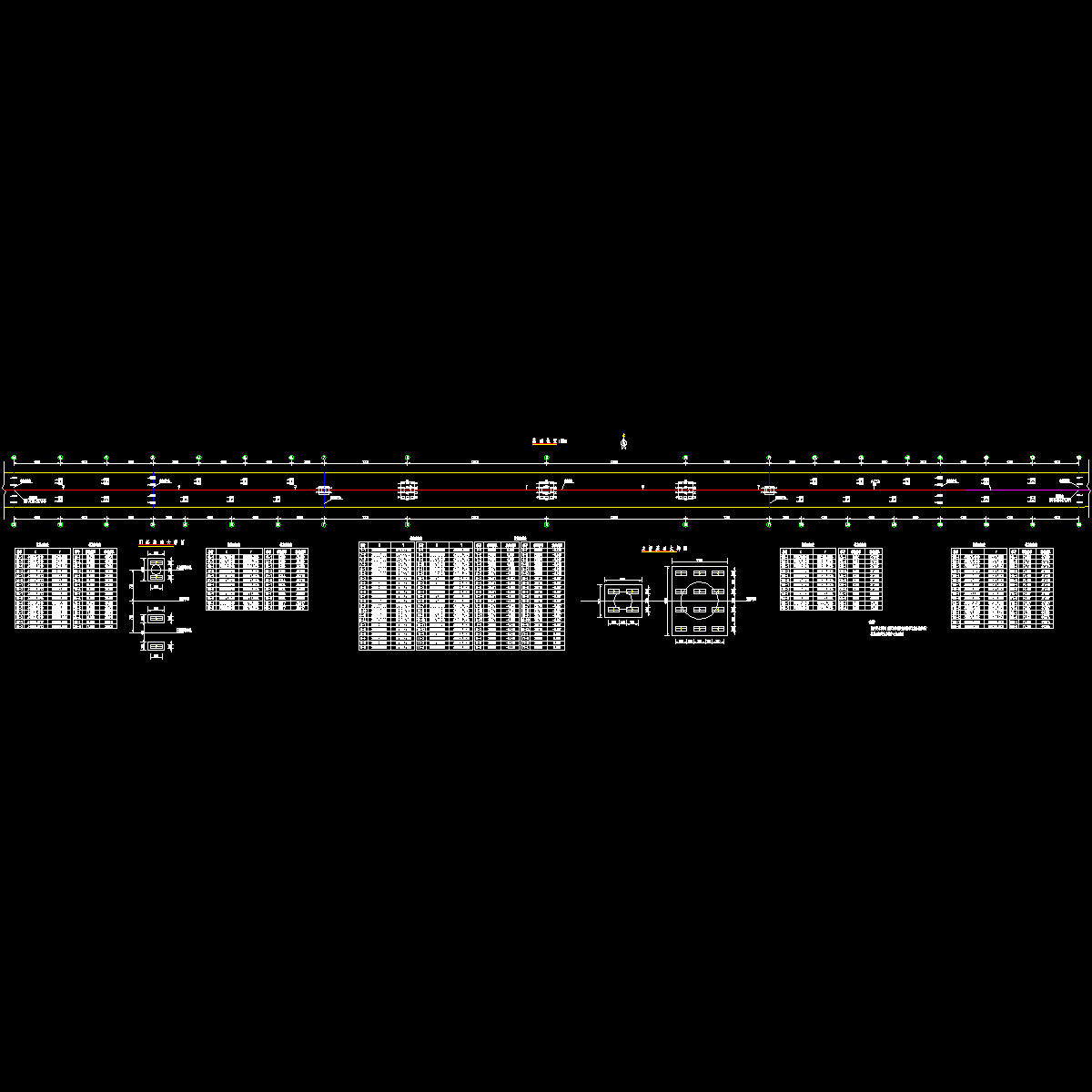

l003桩位坐标图.dwg

l004施工顺序图.dwg

l005主梁外形图.dwg

l006主梁顶底板纵向预应力钢束布置图(1).dwg

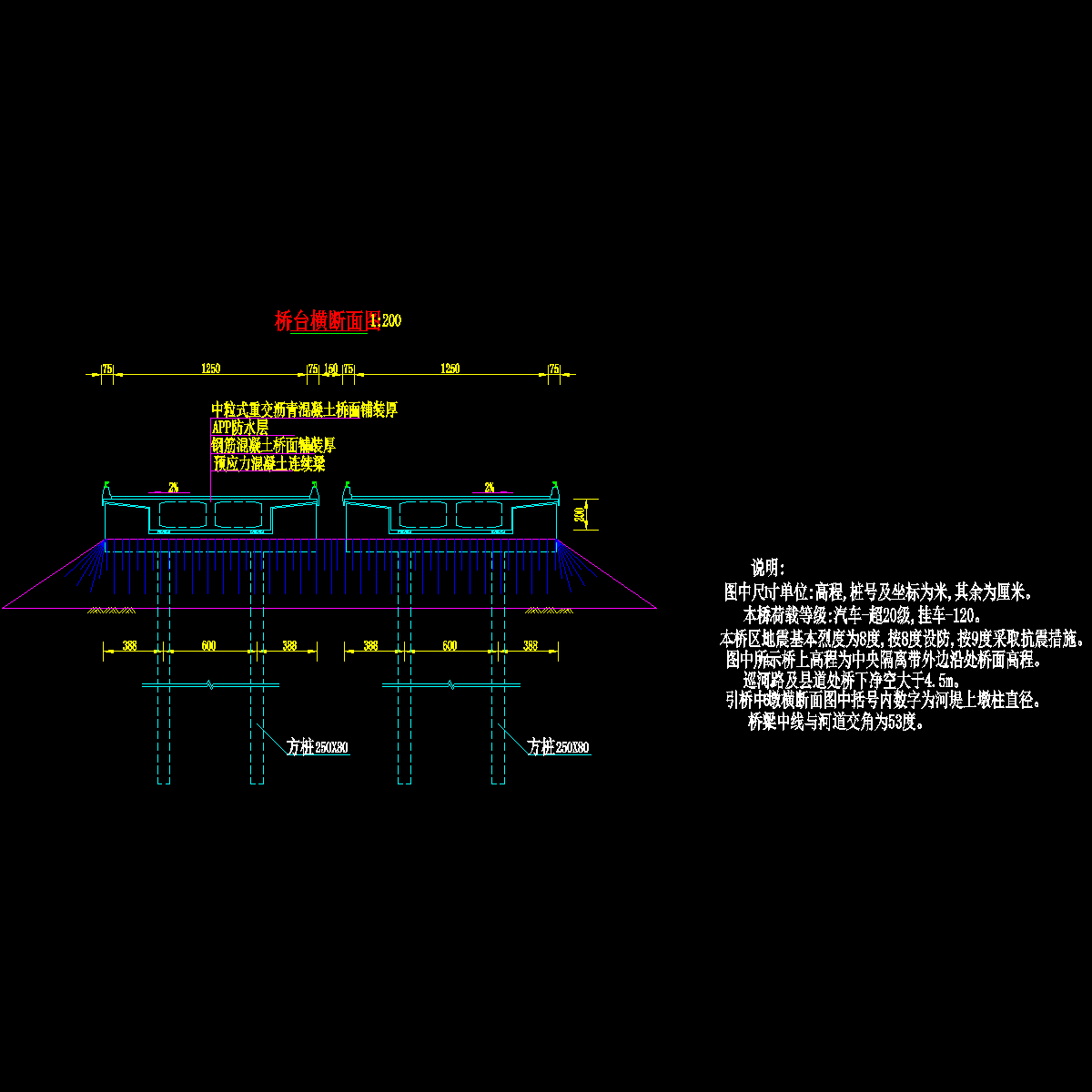

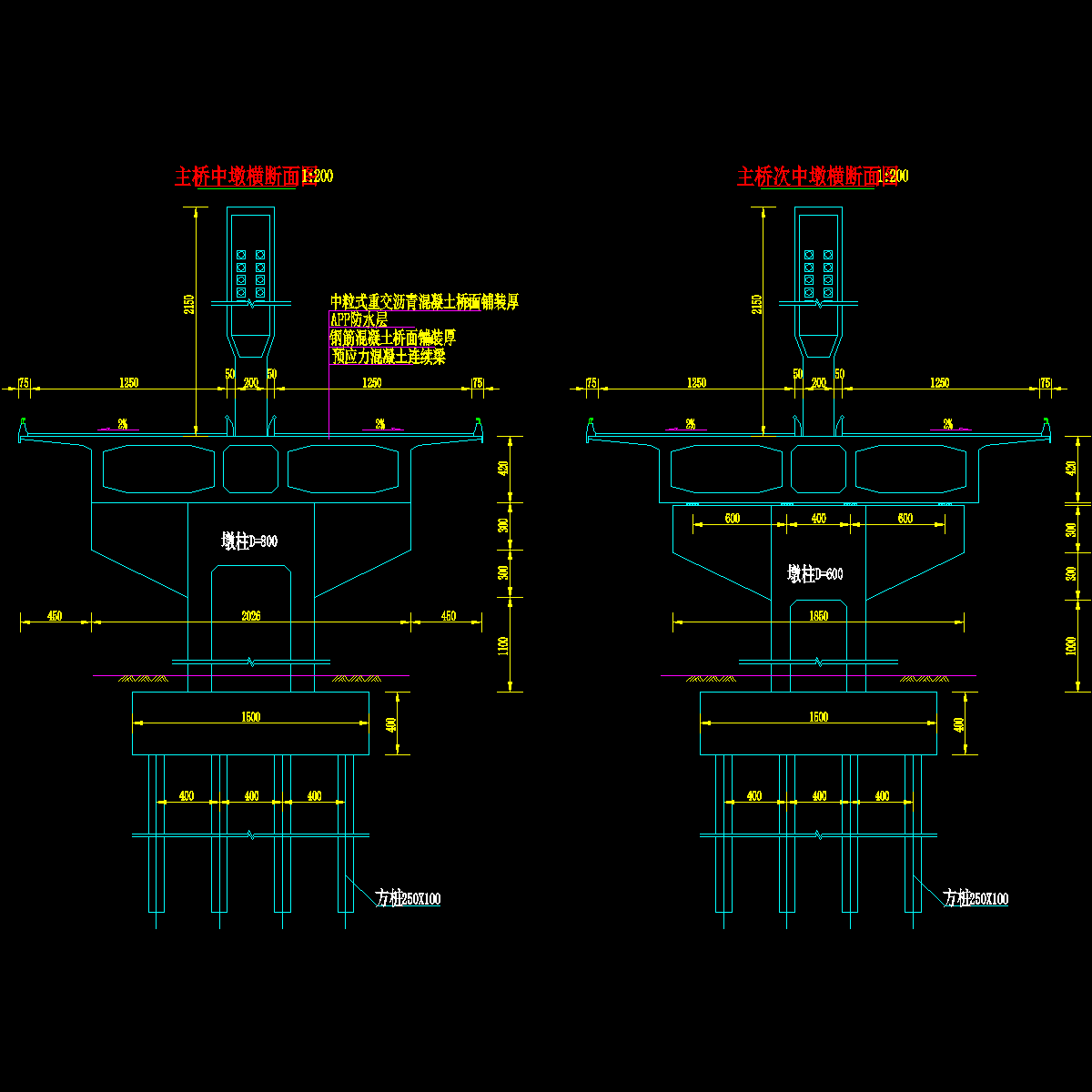

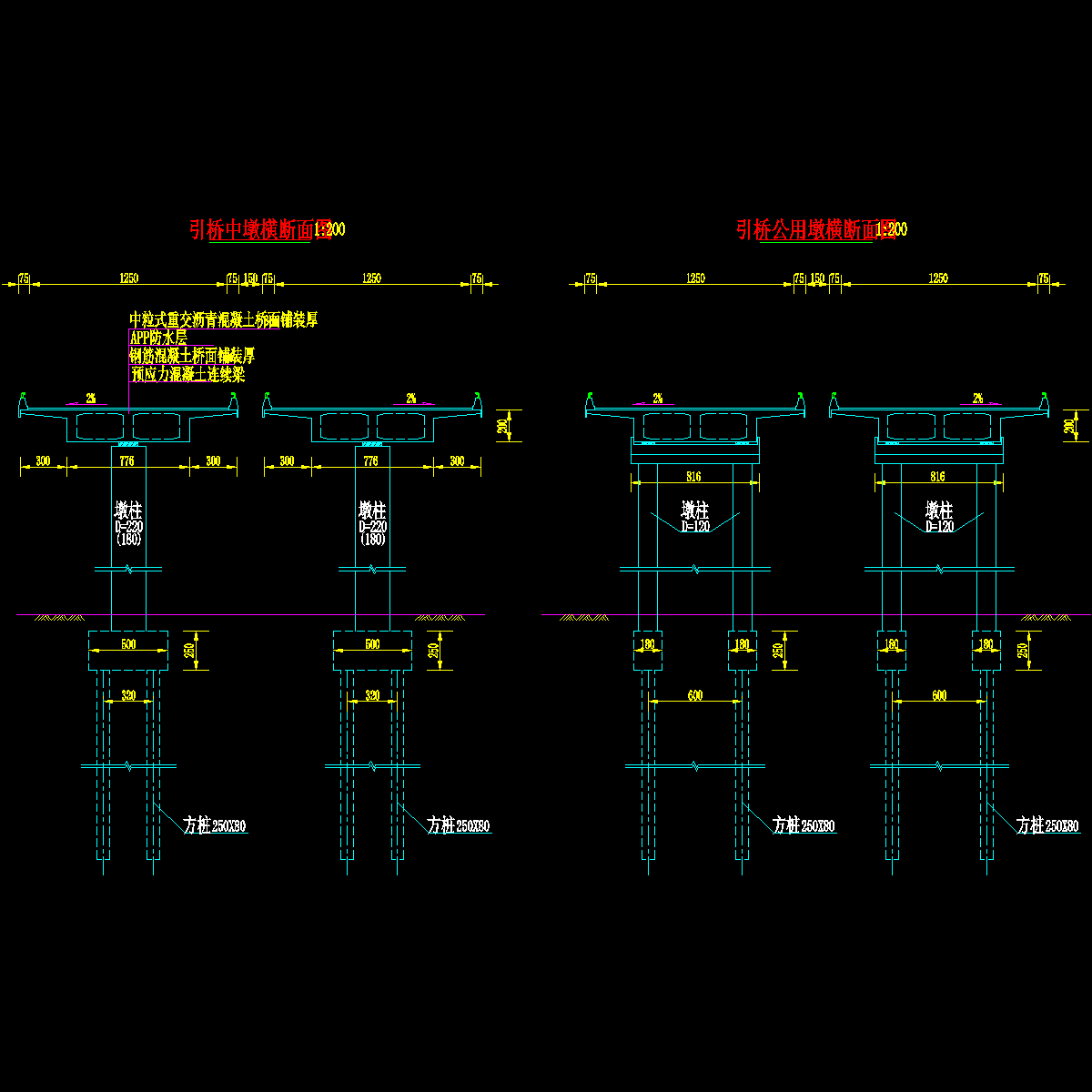

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
