2x85m多样式斜拉桥初步设计cad图纸,矮塔,单双索面,斜索竖琴型布置

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

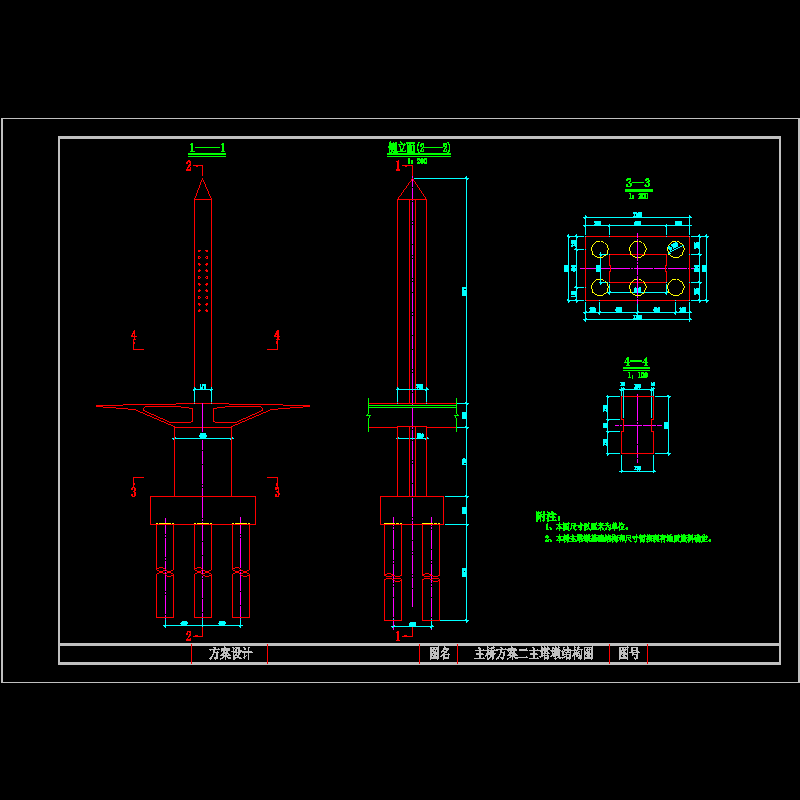

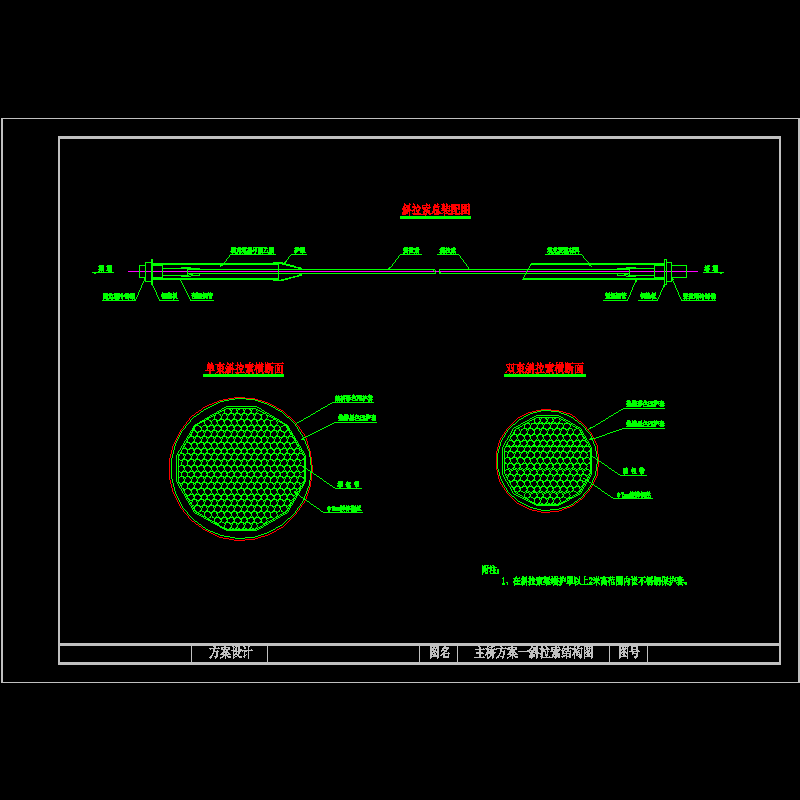

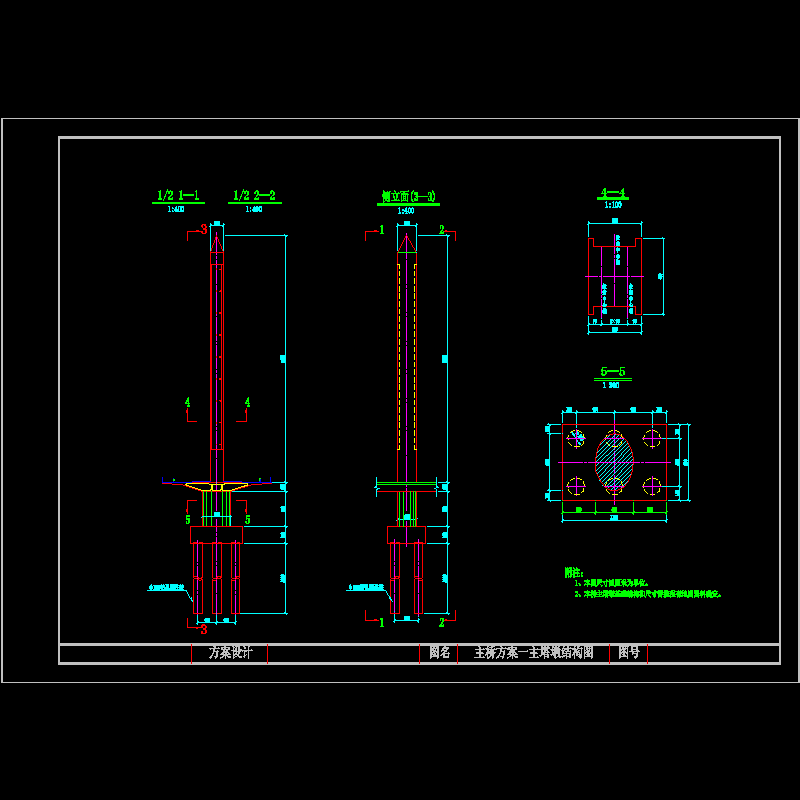

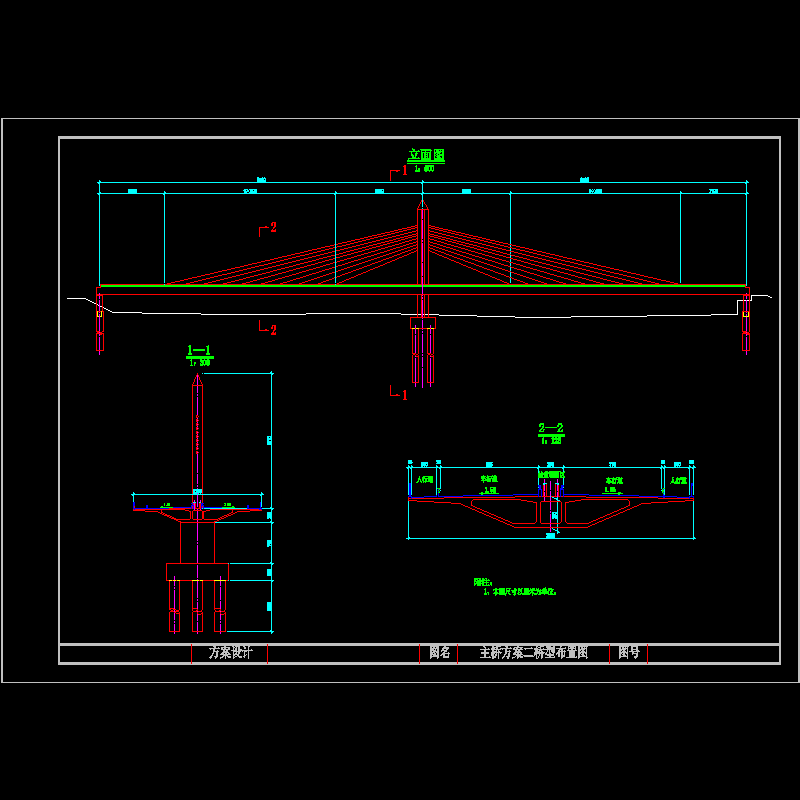

方案介绍： 　　 方案一：两跨单索面斜拉桥，跨度为85 85米。 　　 主梁采用单箱三室截面，梁高2.0m。主塔截面采用“H”形截面混凝土塔柱。斜索竖琴型布置，索倾角均为30°，墩柱采用纵向4 米，横向6米的椭圆截面。 　　 方案二：两跨单索面部分斜拉桥，跨度为85 85米。 　　 主梁采用单箱三室截面，梁高2.5米。斜索采用扇形布置，梁上间距5米。上塔柱采用纵向3.0米，横向1.7米的矩形截面。部分斜拉桥的斜索在塔柱上的锚固区较矮，从景观上考虑，上塔柱高度定为27.3米，锚固区以上仅起装饰作用。墩柱采用纵向3米，横向6米的椭圆截面。 　　 方案三：两跨双索面斜拉桥，跨度为85 85米。 　　 主梁采用边主梁，梁高2.0m。斜索采用竖琴布置，索倾角均为30°，在梁上间距8m。塔柱采用 “门”形砼塔柱，塔柱顶部设一道横梁。墩柱为两根直径4.4m的圆柱。 　　 方案四：两跨单索面斜拉桥，跨度为65 105米。北侧跨度105m，南侧跨度65m。 　　 主梁采用单箱三室截面，梁高为2.0米，索在梁上间距南侧为4.7米，北侧为7.5米；主塔截面采用“H”形砼塔柱，墩柱采用纵向4米，横向6米的椭圆截面。 　　...... 　　技术指标： 　　 1）道路等级：二级公路，城市主干道Ⅱ 　　 2）设计行车速度：40km/h 　　 3）设计荷载等级：城-A级，人群荷载按《城市桥梁设计荷载标准》计算 　　 4）设计洪水频率：50年一遇 　　 5）桥面宽度： 　　 人行道：净宽2.0米（每侧） 　　 行车道：15.5米（双幅），15.0米（单幅设中间双黄线） 　　 匝道：7.0米（净宽） 　　 护栏：0.25米 ，共包含CAD设计图23张。

001.dwg

003.dwg

006.dwg

008.dwg

009.dwg

010.dwg

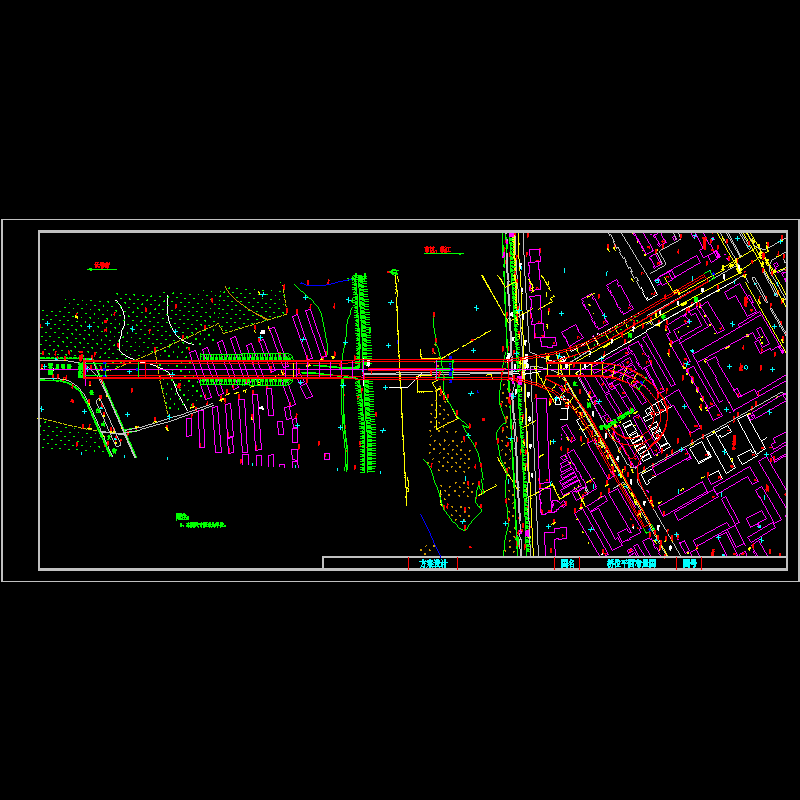

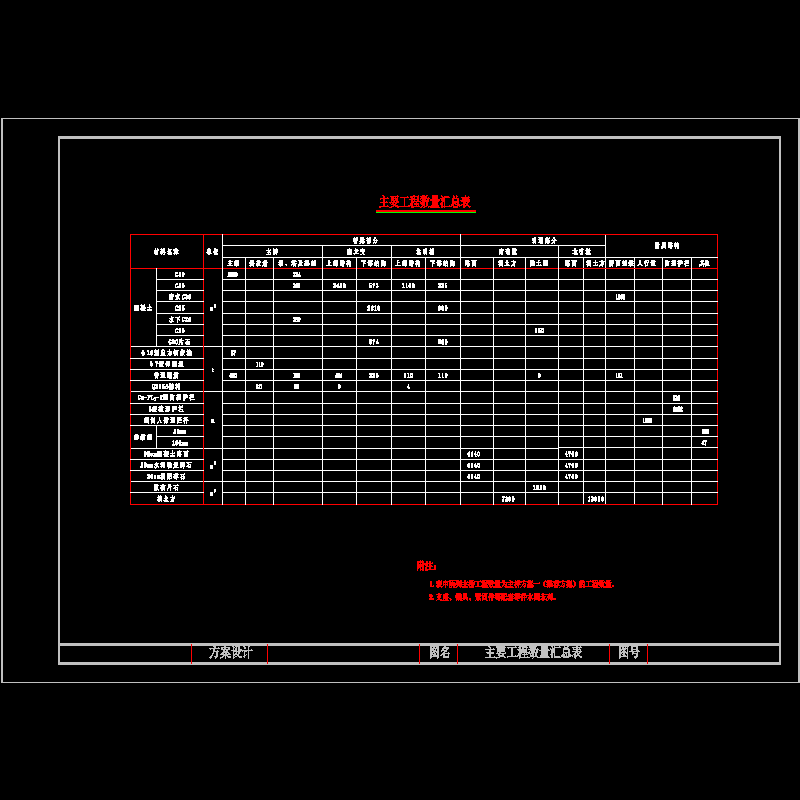

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
