技术标准： 1、荷载标准：公路Ⅰ级。 2、桥面宽度：26.5m(不包括布索区宽度)，双向四车道，不设人行道。 3、地震等级：地震动峰值加速度为0.05g，按地震动峰值加速度0.1g进行设防。 4、通航：最高通航水位为1.38m，通航净高7m，主通航孔净宽60m。 5、船舶撞击力：按内河Ⅳ级航道，顺桥向450KN，横桥向550KN。 6、设计洪水：设计洪水频率为1/100。 7、设计行车速度：80km/h。 ...... 桥梁布置： 主桥为68 140 68三跨一联双塔双索面预应力混凝土斜拉桥，其各部形式如下。 塔柱采用四柱式，柱直径Ф2.2m，横桥向中距与索面距一致为28.5m，顺桥向中距5m，顺桥向双柱间共设置五道横梁。桥面以上塔柱高36.285m，两主塔均采用塔、梁固结体系，主墩顶设支座。 主塔墩截面采用4×9m的近椭圆形实体柱。墩身表面设一层由φ6带肋焊接钢筋网。 主塔墩左、右基础均由9根φ1.5m的钻孔桩组成群桩基础，群桩按平行矩形布排，顺桥向3排，横桥向3排。桩基均为摩擦桩。承台为横桥向11米，顺桥向11米的矩形，厚3米，横桥向采用双系梁连接。 过渡墩基础左、右每侧为2根φ1.5m的钻孔桩，按摩擦桩设计。承台设计为带系梁的分离式结构。墩身设计为门式结构。 共85张CAD设计图。

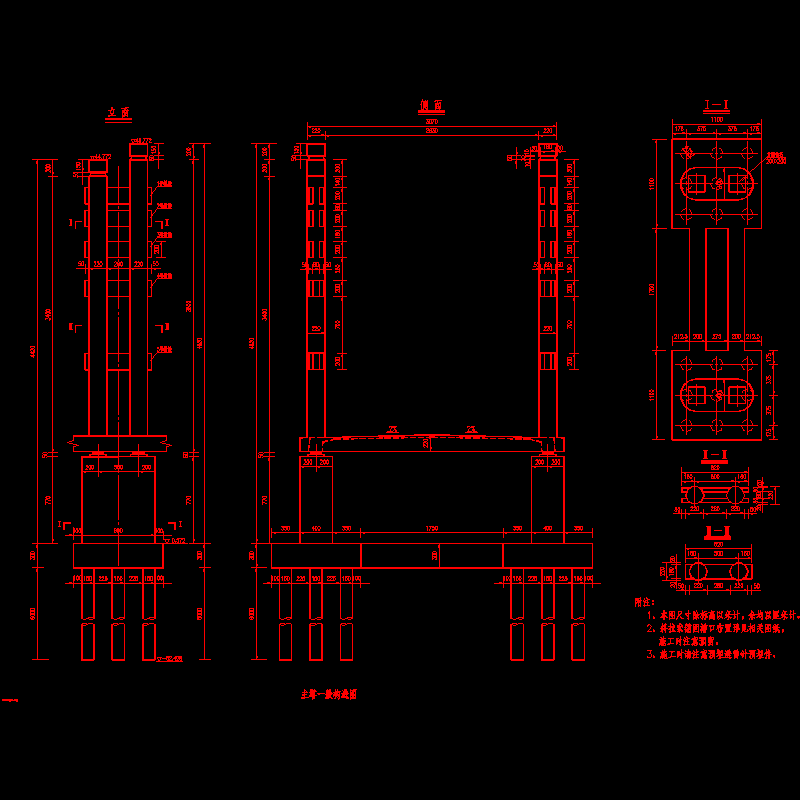

主塔一般构造.dwg

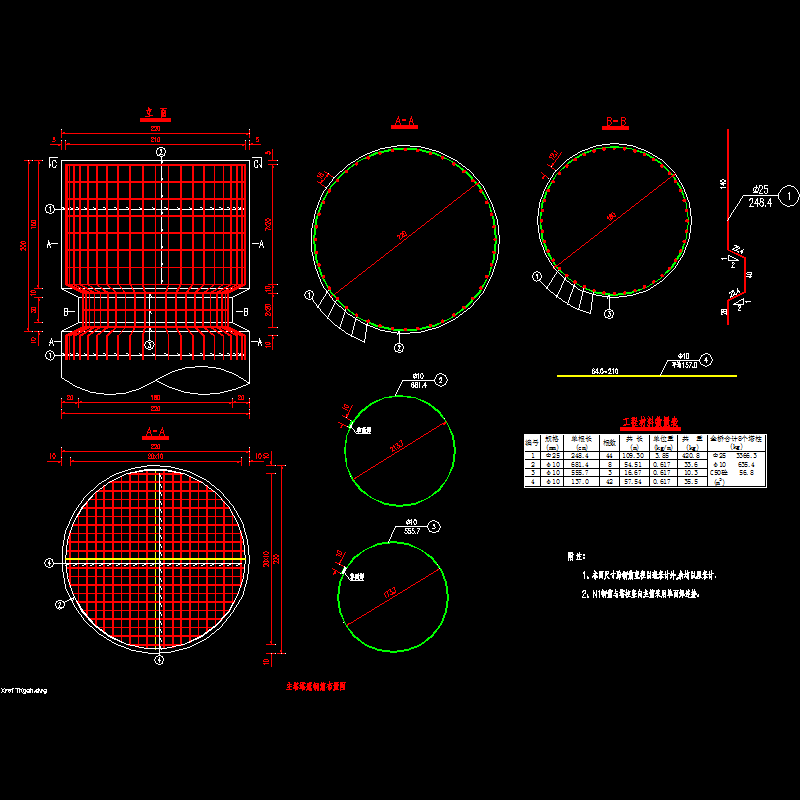

主塔塔冠钢筋.dwg

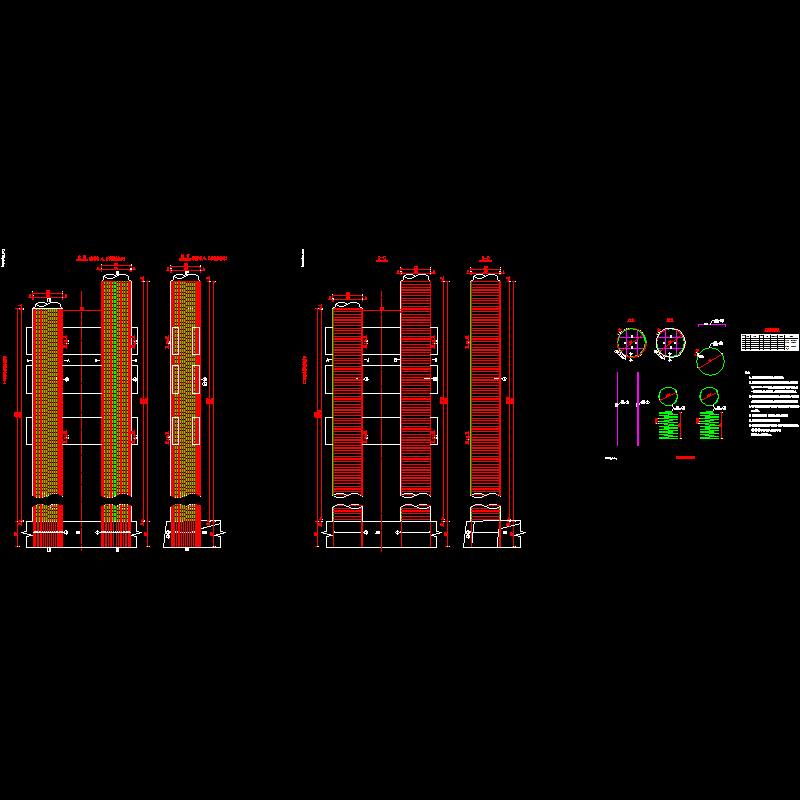

主塔塔柱钢筋123.dwg

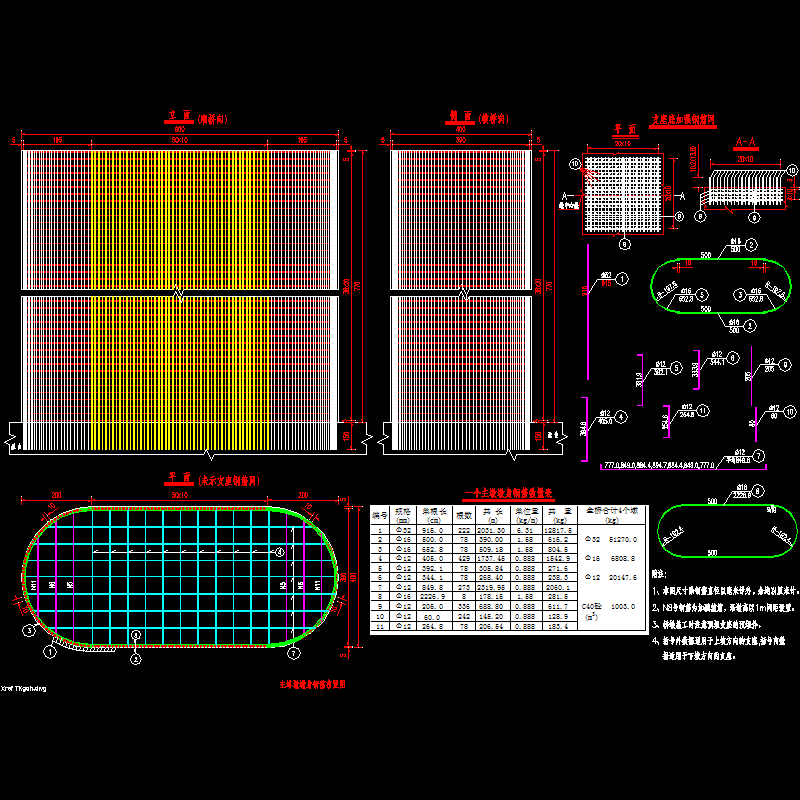

主塔墩墩身钢筋.dwg

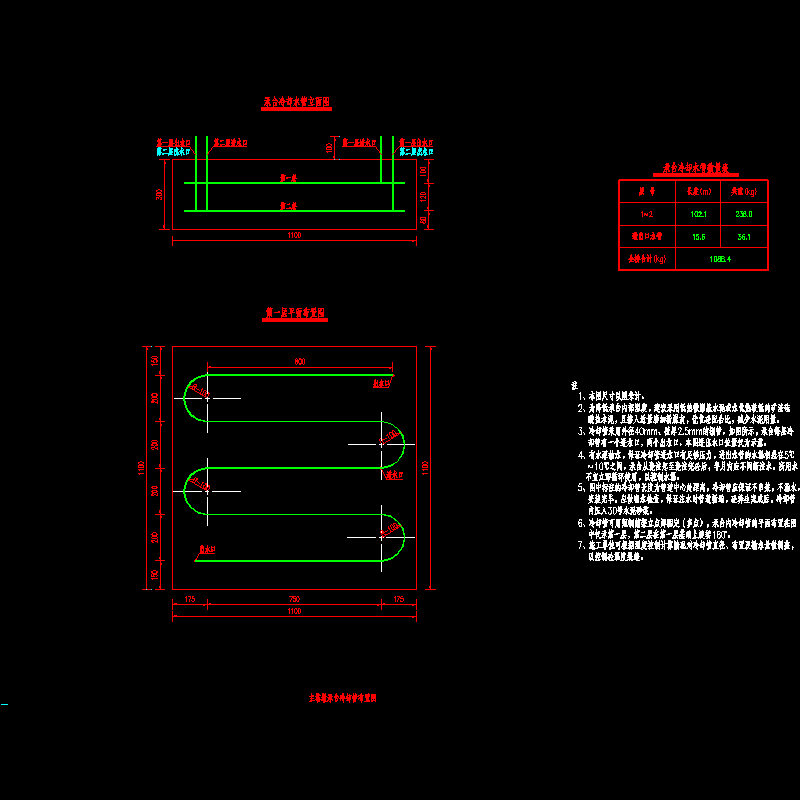

主塔墩承台冷却管.dwg

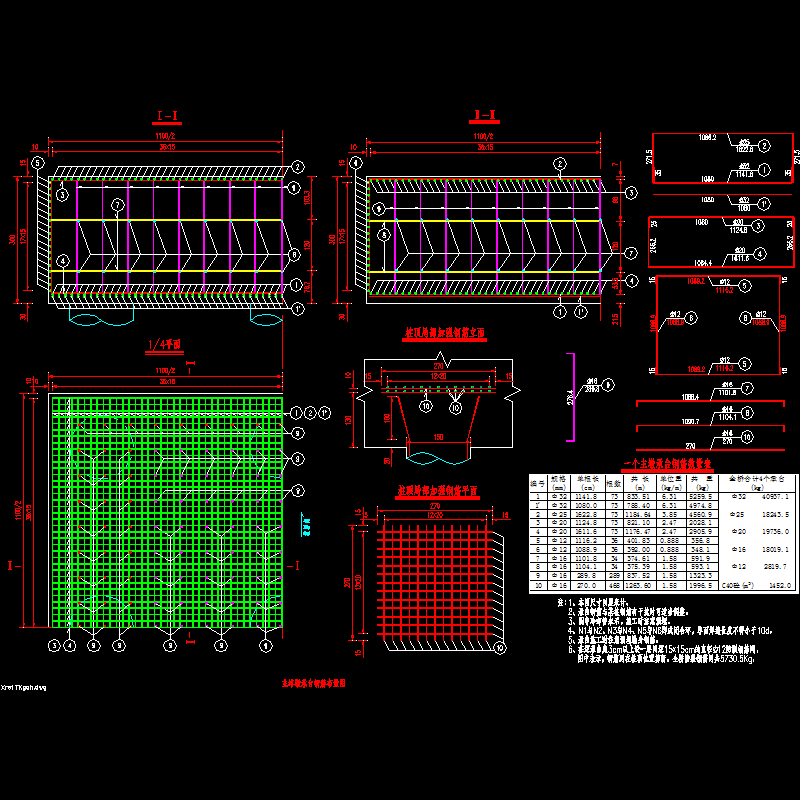

主塔墩承台钢筋.dwg
主塔墩桩基钢筋.dwg
主塔墩系梁钢筋.dwg
主塔横梁钢筋12.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
