斜拉桥主塔横梁支架搭设总CAD图纸(施工电梯)(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1、塔吊为135t.m，0#块塔根部分砼浇筑后，移至块上安装，使用总时间为24个月；
2、横梁施工使用万能杆件支架，中设横撑两道，需万能杆件60（全桥共120T)，使用时间为6个月；
3、塔吊总高度比塔高7m，在塔吊安装时注意其方向性，方便拆除；
4、初拟电梯分段安装，且下塔柱电梯分两次安装，第一次安装于承台旁，供下塔柱施工，洪期到来前安装于栈桥上；中上塔柱施工电梯置于下塔柱盖板顶（0#块施工时预留孔洞），方便附着及同时照顾两塔柱施工；
5、上塔柱施工设三道横撑，第一道为万能杆件，用杆件20t(全桥共40T)，第二、三道为大型型钢，共需型钢15t（全桥共30T），使用时间6个月；
6、下塔柱横隔板支架使用扣管架，需扣管架30t（全桥共60T），使用时间为6个月。

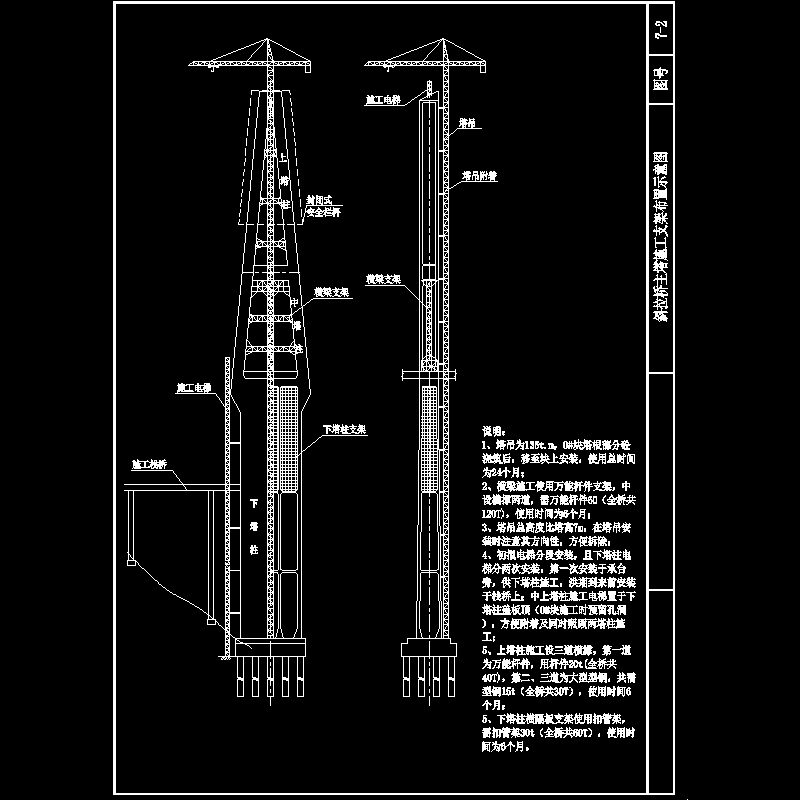

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
