城市主干道排水工程CAD施工图纸设计.dwg

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该路设计车速为50km/h，道路采用双向六车道断面设计，路幅由原规划的30米调整为36米： 　　道路标准横断面：36m=4.75m人行道（含2.5m绿化带） 2.5m非机动车道 3×3.5m机动车道 0.5m中央双黄线 3×3.5m机动车道 2.5m非机动车道 4.75m人行道（含2.5m绿化带）。…… 　　共15张

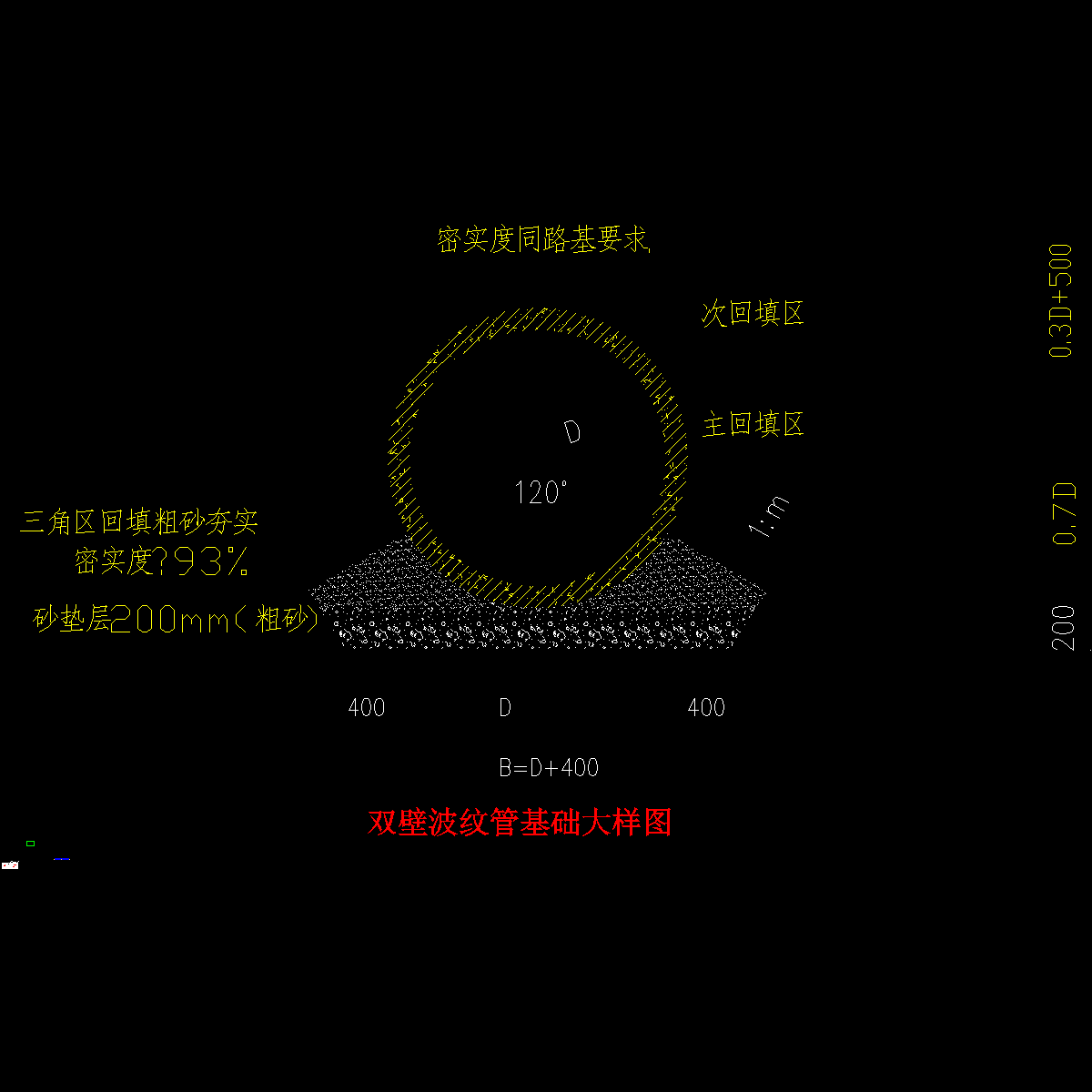

ps-ss-07-08-车行道下排水大样图_2.dwg

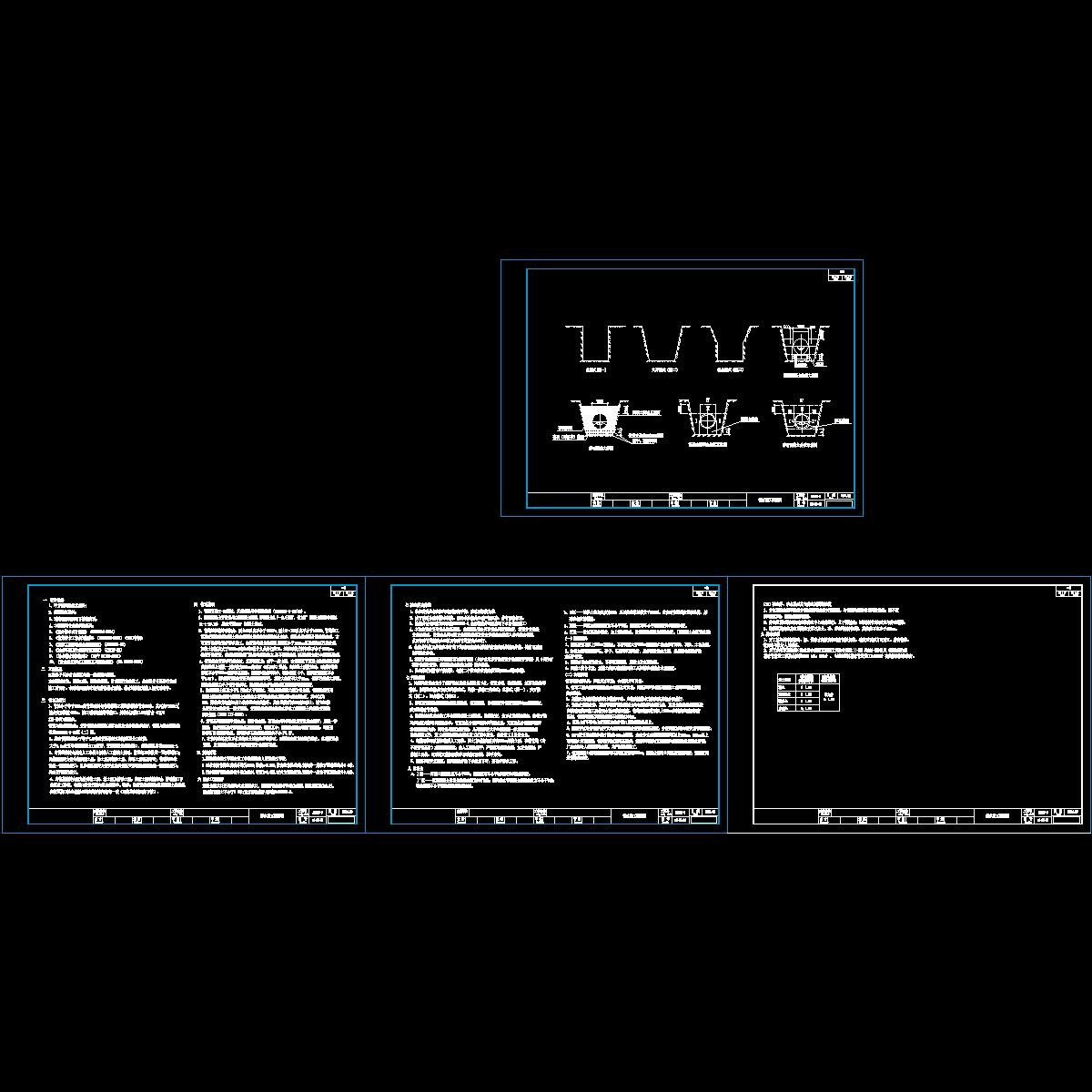

ps-ss-01-说明_4.dwg

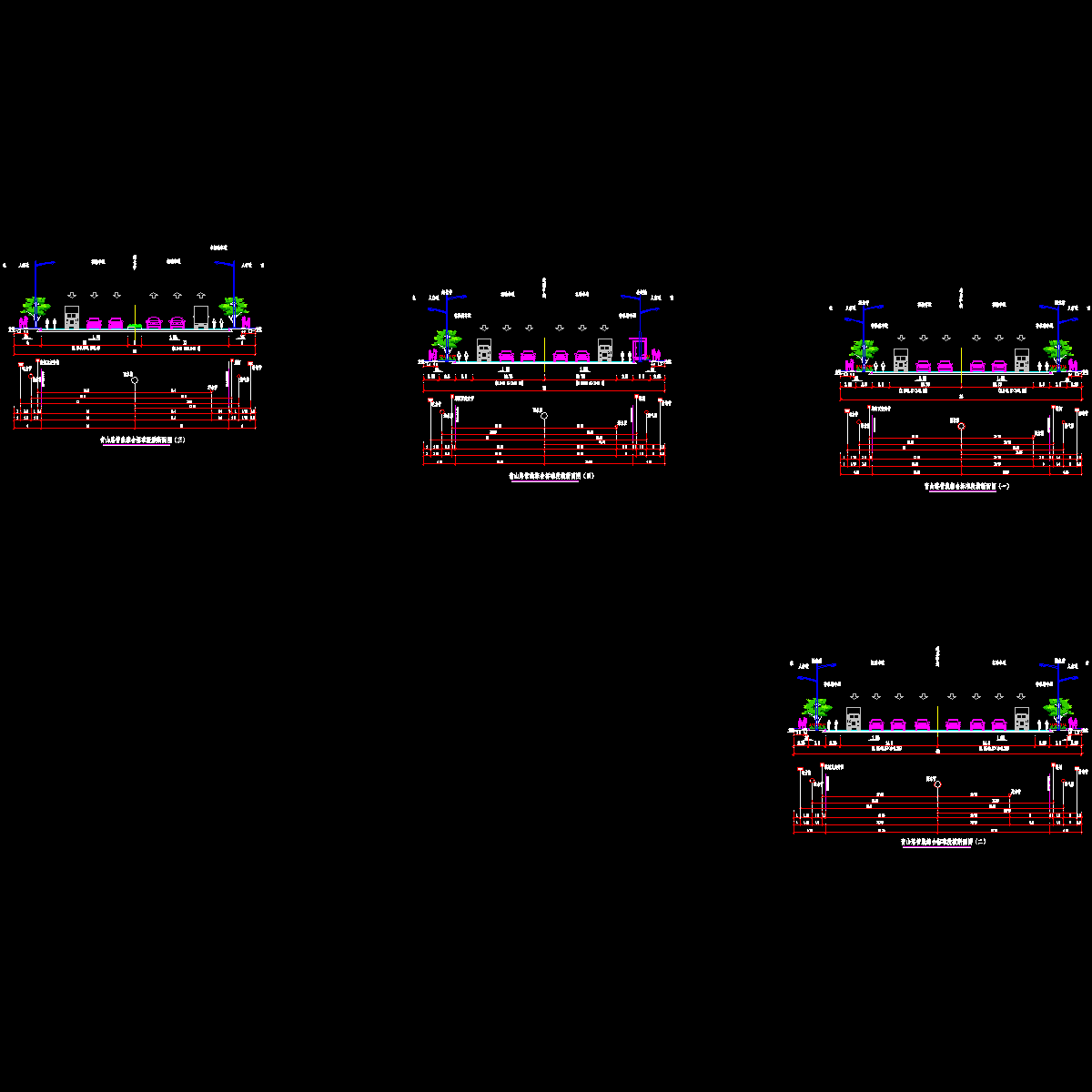

ps-ss-06-管线综合标准横断面图(机非共板)_4.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
