城市政道路排水工程CAD施工图纸(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 功能：交通道路
• 设计内容：污水排水系统,废水排水系统,雨水排水系统
• 设计阶段：施工图设计
• 参考图纸：10-20张
• 管道方式：暗沟

附件详情

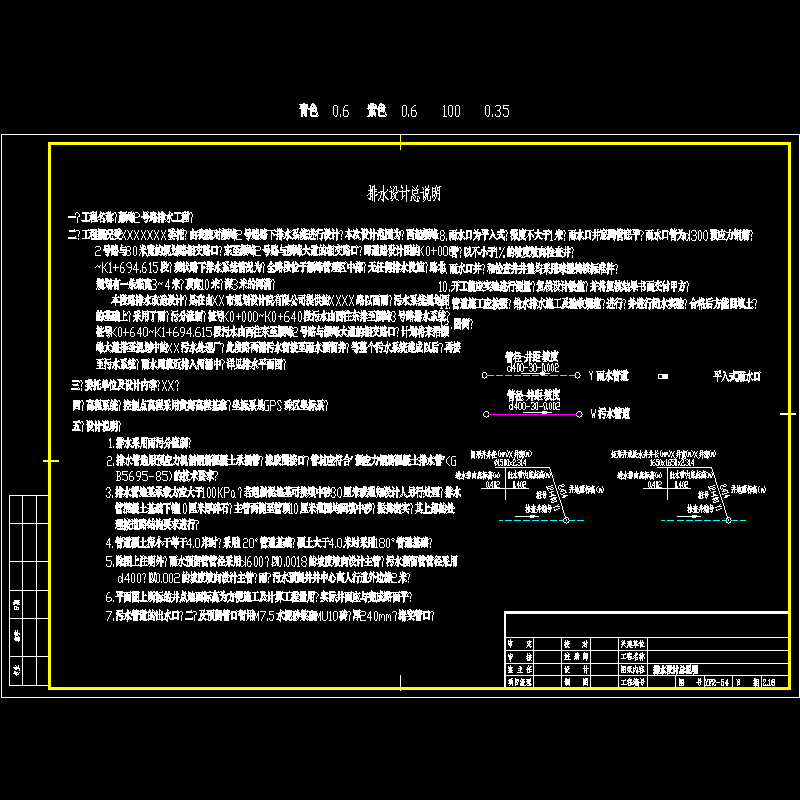

一、工程名称：颜峰2号路排水工程。
二、项目概要：
受XXXXXXX委托，由我院对颜峰2号路路下排水系统进行设计。该资料范围为：西起颜峰2号路与80米宽的规划路相交路口，东至颜峰2号路与颜峰大道的相交路口，即道路设计图的K0 000~K1 694.615段。现状路下排水系统情况为：全路段位于颜峰管理区中部，无任何排水设施，路北规划有一条底宽3~4米、顶宽10米，深3米的河涌。
本段路排水改造设计，是在由XX市规划设计院有限公司提供的XXXX路以西雨、污水系统规划图的基础上，采用了雨、污分流制。桩号K0 000~K0 640段污水由西往东排至颜峰3号路排水系统；桩号K0 640~K1 694.615段污水由西往东至颜峰2号路与颜峰大道的相交路口，计划将来沿颜峰大道排至规划中的XX污水处理厂，此段路两侧污水暂接至雨水预留井，等整个污水系统建成以后，再接至污水系统；雨水则就近排入河涌中，详见排水平面图。
1.排水采用雨污分流制。
2.排水管选用预应力机制钢筋混凝土承插管，橡胶圈接口，管材应符合"预应力钢筋混凝土排水管"(GB5695-85)的技术要求。
3.排水管地基承载力应大于100KPa，若遇淤泥地基可换填中砂30厘米或通知设计人另行处理。排水管混凝土基础下铺10厘米厚碎石。主管两侧至管顶10厘米范围均回填中砂，振捣密实，其上部的处理按道路结构要求进行。
4.管道覆土深小于等于4.0米时，采用120%%d管道基础；覆土大于4.0米时采用180%%d管道基础。

2

3

4

1.dwg

2.dwg

3.dwg

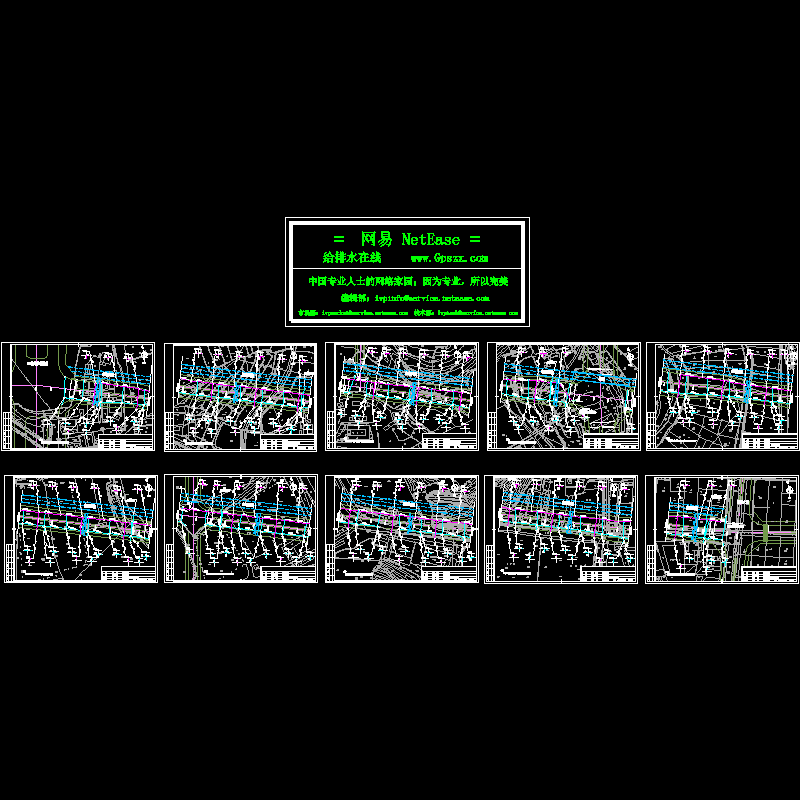

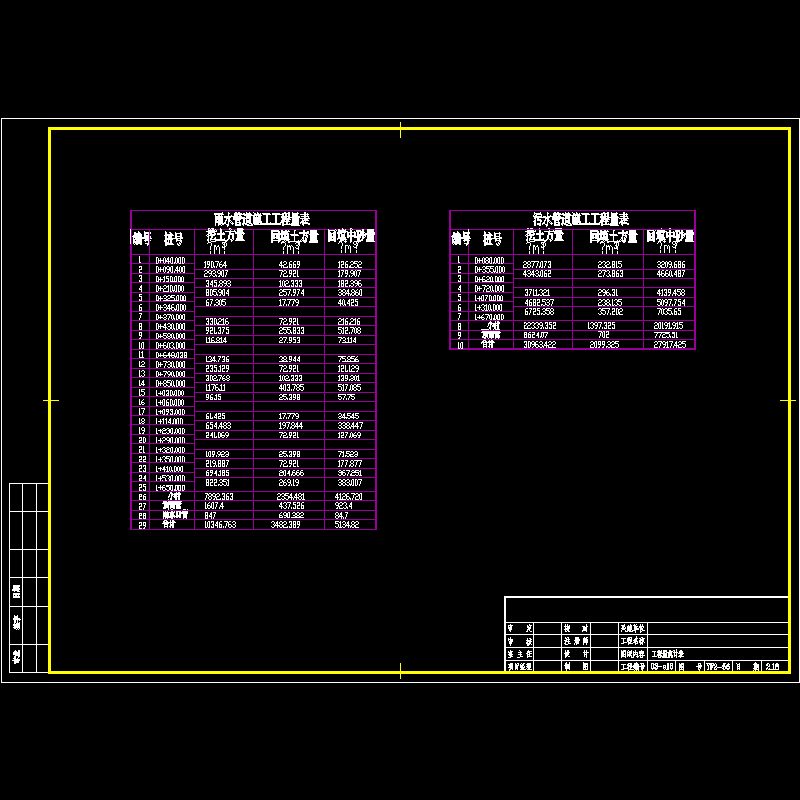

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
