城市支路给排水工程设计CAD施工图纸(二级结构安全).dwg

[复制链接]

0

主题

0

帖子

1187

积分

超级版主

Rank: 8Rank: 8

积分
1187
发表于 2020-10-17 15:16:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该项目过河段给水管随桥敷设,其余段管道采用反挖法施工。要求按道路方法进行处理后填筑路基,碾压密实。待道路路基施工完毕,管道位置须作为临时道路使用。地基沉降趋于稳定后,方可对管道反挖沟槽施工。施工前应事先调查地下管网、障碍物情况方可开始施工。   ……   该项目设计使用年限为50年,抗震设防烈度为6度,第一组,设计基本地震加速度值为0.05g,抗震设防类别为丙类,结构安全等级为二级。   该项目管线在慢车道下时按城-B级车辆荷载考虑,在快车道下时按城-A级车辆荷载考虑。慢车道和绿化带上允许施工荷载为10kN/m?2?。   ……   排水管:   雨水管:管径?d600选用HDPE双壁波纹管;管径>d600选用钢筋混凝土管。   污水管:管径?d600选用HDPE双壁波纹管;管径>d600选用钢筋混凝土管。   HDPE管由管道供货商按照该项目设计要求和相应运行条件要求,提供符合要求的管道。管材性能要求应符合我国现行有关规程和标准。管道位于绿化带和慢车道下时环刚度不小于10000N/m?2?,埋深大于3.0m及位于快车道下时环刚度不小于12500N/m?2。   ……   共8张,编制于2015年。

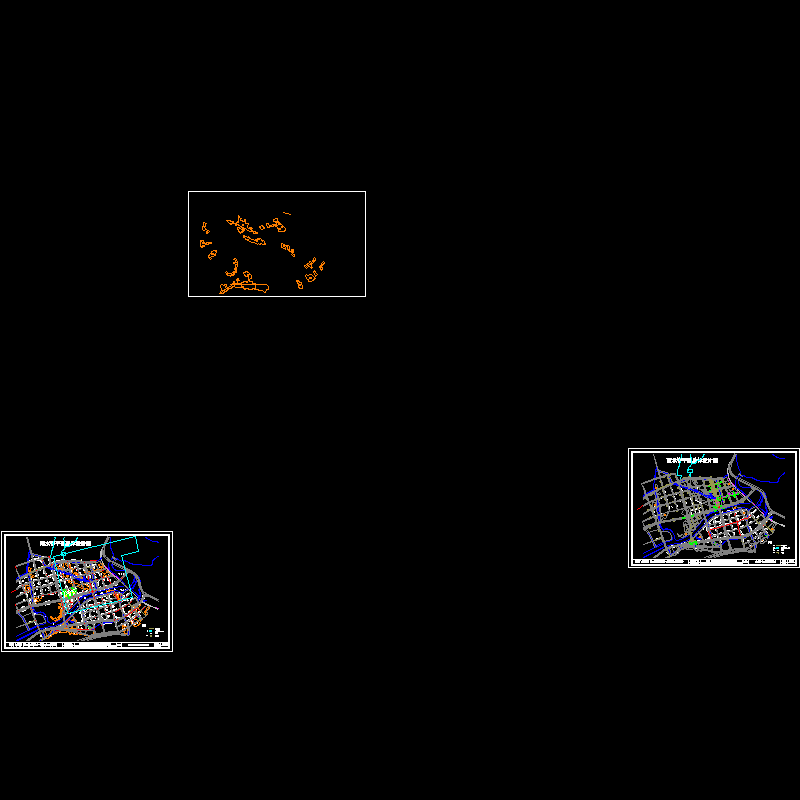

雨水系统图.dwg
雨水系统图.dwg

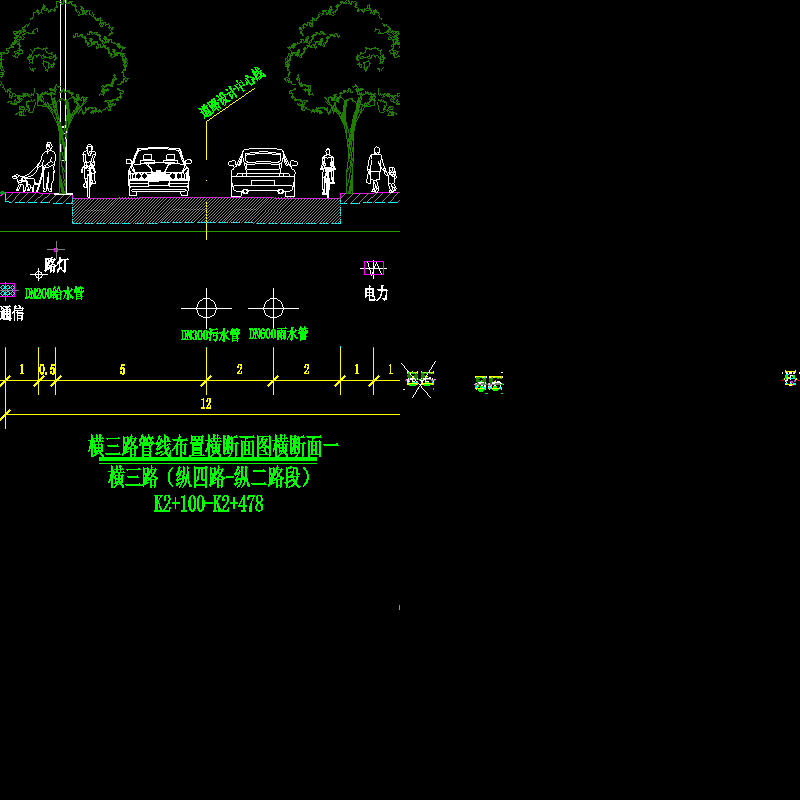

标准横断面.dwg
标准横断面.dwg

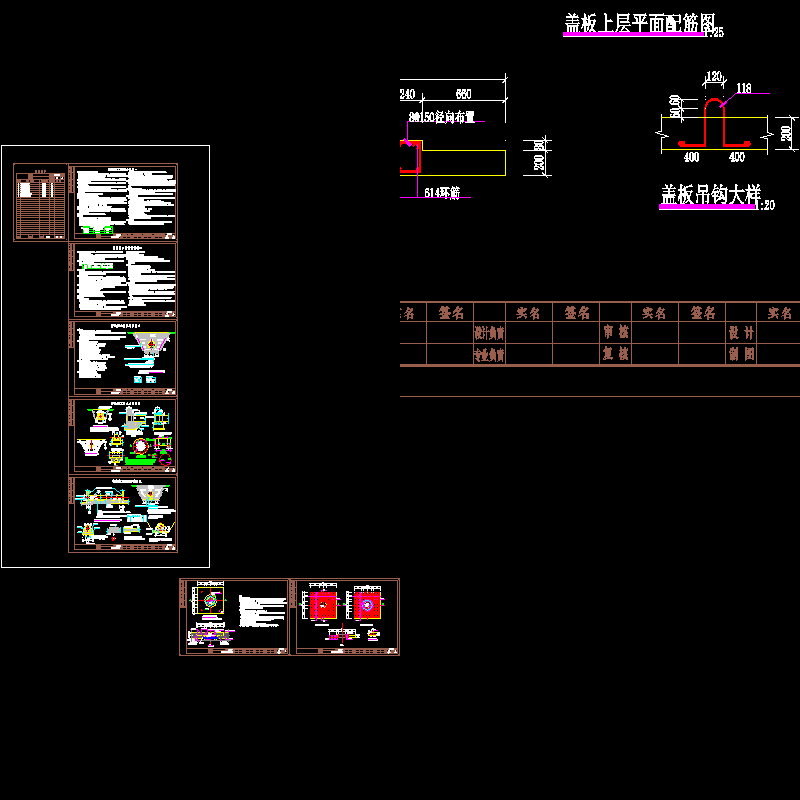

给排水大样图.dwg
给排水大样图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecwscs2wdww1ccff.rar

5.68 MB

下载  售价: 100 积分    赚积分
