城市支路照明工程CAD施工图纸设计12张(dwg)

uuyy88 · 发表于 2020-6-22 22:08:29

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

资料目录
设计说明
主要设备材料表
道路标准横断面路灯布置图
照明平面图

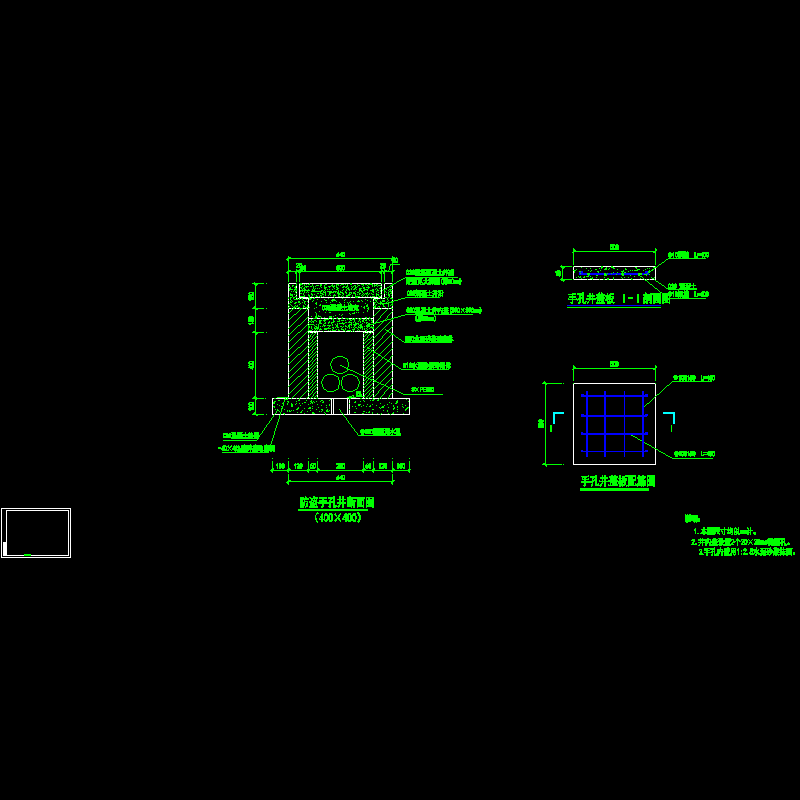

400×400防盗手孔井配置图

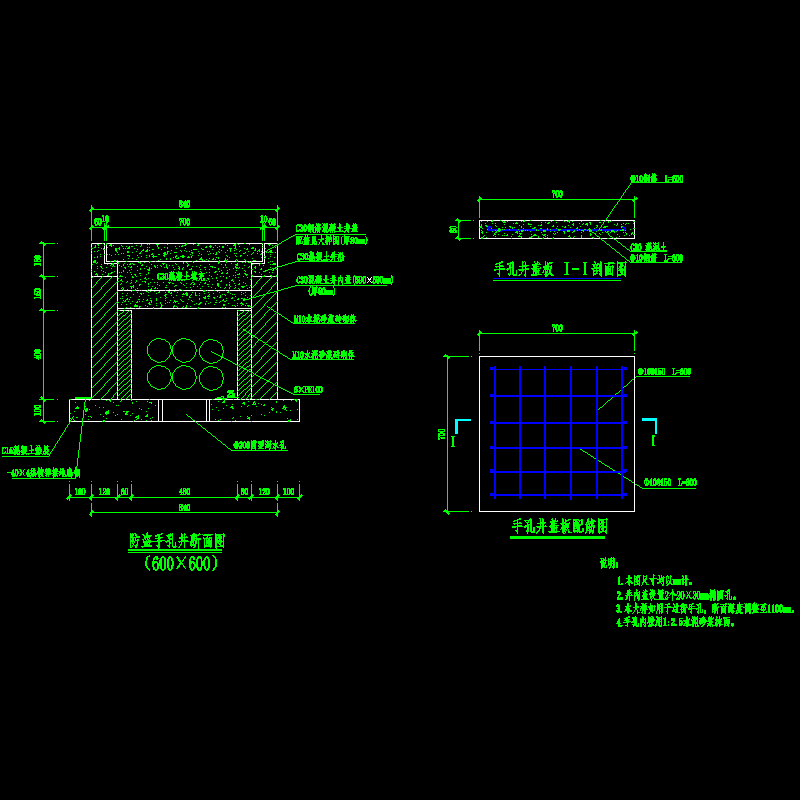

600×600防盗手孔井配置图
500×500道路灯杆基础配置图
道路灯杆及手孔布置图
电缆管道埋设断面图

附件详情

本道路全线总长443.023m，标准路幅宽度为16m，道路等级为城市支路，设计车速为20km/h。根据用地规划，道路沿线两侧均为商业用地和住宅小区。
……
道路等级：城市支路
设计年限：道路交通量达到饱和状态设计年限为15年，SMA沥青砼路面设计年限为10年
计算行车速度（Km/h）：20
道路路幅宽度（m）：4 8 4=16m
荷载等级：汽车：城市--B级；人群：3.5kN/m2
路面结构设计荷载：BZZ-100型标准车
地震烈度：地震烈度为6度，重要附属构筑物按7度设防
防洪标准：50年一遇洪水位
……
该项目道路照明按城市支路标准设计:
平均亮度Lav≥0.75cd/平方米;
平均照度Eav≥10lx;
平均亮度均匀度Lmin/Lav≥0.4;
平均照度均匀度Emin/Eav≥0.3;
功率密度值LPD≤0.55W/m2
眩光限制阈值增量TI（%）最大初始值TI=15%
道路照明采用常规低杆照明方式，采用单臂灯单侧布置，灯具光源采用100W高压钠灯光源，灯具安装高度为8.5m，灯臂长1.5m，灯具仰角10°，灯杆基础距离路缘石0.7m，标准段间距为25米。
……
共12张，编制于2014年。
