城市支路道路照明供电工程施工图纸设计cad

附件详情

本道路为城市支路，道路总长263.491米，其中该资料新建段长190.056m；临时接顺段长73.435米。本道路设计时速20 Km/h，标准路幅宽16米，车行道宽8米，双向两车道，两侧人行道各宽4米。全线未设置桥梁、隧道等大型构筑物。 本次施工图设计为道路电力工程。 …… 标准路幅宽16米，具体路幅分配如下： 16米=4米（人行道）+4m（车行道）+4m（车行道）+4m（人行道）
根据路幅分配，该资料考虑路幅采用双向坡横坡，坡度采用1.5％，人行道横坡采用2.0％的反坡。受 用地红线 控制及现场已建构造物影响，人行道宽度从K0+132～K0+191段局部略有变化，道路总宽度不变。
……
照明供电系统：
该项目用电负荷等级为三级，电源由业主指定的就近路灯箱变引。该项目设LM照明控制箱于(K0+017)处，该箱变拥有满足该段道路用电需求的预留或备用电源方可实施，配电箱与相比昂距离距离500米内，线路电压损失为2.4%(线路电压损失低于5%方可实施）。
……

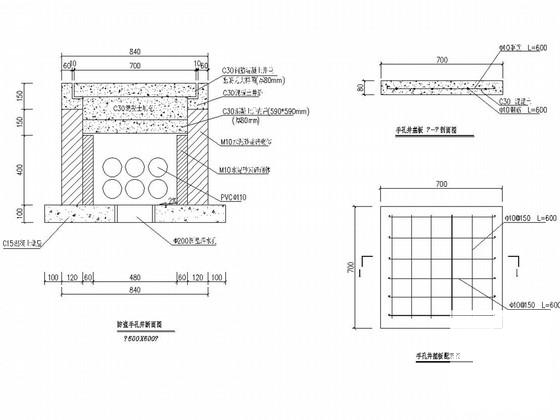

共15张，。
