城市支路道路工程CAD施工大样图设计58张(dwg)

bbnnxx · 发表于 2020-6-22 21:53:01

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

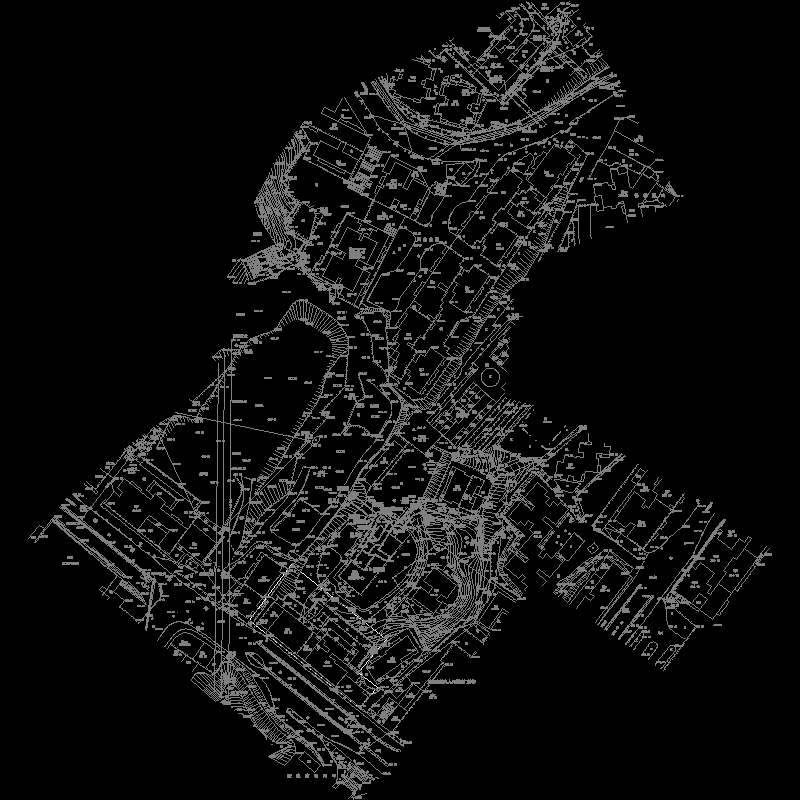

本道路为城市支路，道路总长263.491米，其中该资料新建段长190.056m；临时接顺段长73.435米。本道路设计时速20 Km/h，标准路幅宽16米，车行道宽8米，双向两车道，两侧人行道各宽4米。全线未设置桥梁、隧道等大型构筑物。

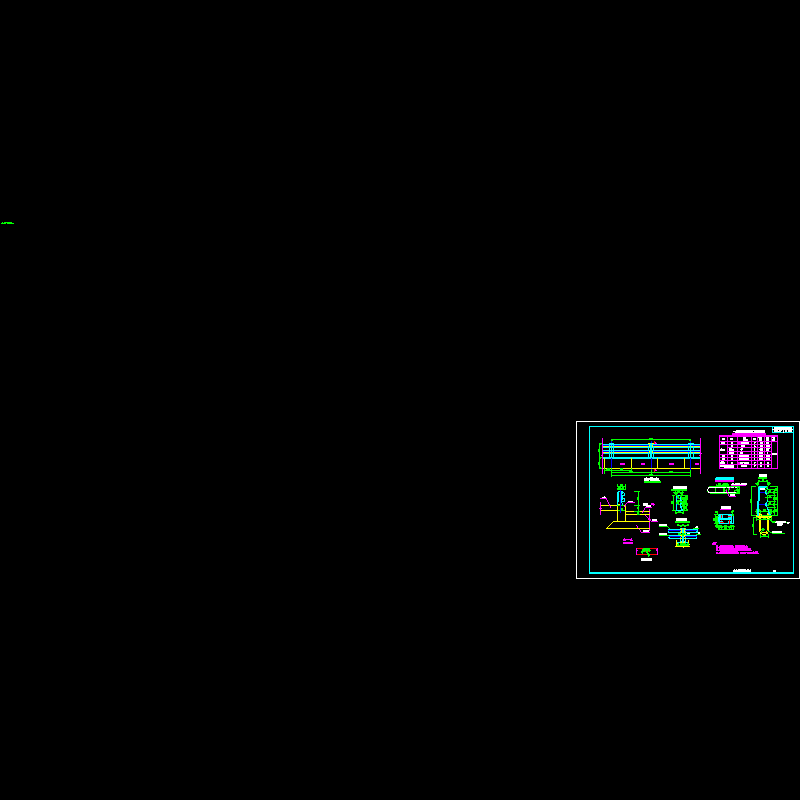

本次施工图设计范围包括道路工程、结构工程、排水工程、照明工程、电力土建工程、通信土建工程、交通工程。
……
标准路幅宽16米，具体路幅分配如下：
16米=4米（人行道） 4m（车行道） 4m（车行道） 4m（人行道）
根据路幅分配，该资料考虑路幅采用双向坡横坡，坡度采用1.5％，人行道横坡采用2.0％的反坡。受用地红线控制及现场已建构造物影响，人行道宽度从K0 132～K0 191段局部略有变化，道路总宽度不变。
……
车行道路面结构类型如下：
上面层：沥青碎石马蹄脂（SMA-13），厚度4厘米
粘层：快裂的洒布型阳离子乳化沥青PC-3 ，0.3～0.6 L/m2
下面层：中粒式沥青混凝土AC-20 ，厚度6厘米
稀浆封层：乳化沥青，厚度0.7厘米
透层：慢裂的洒布型阴离子乳化沥青PA-2，0.7～1.5 L/m2
基层：水泥稳定级配碎石（水泥含量5％），厚20厘米
底基层：水泥稳定级配碎石（水泥含量4％），厚20厘米
……
共58张，编制于2015年。
