城市支路道路工程及排水工程CAD施工大样图设计38张(标准横断面图)(dwg)

[复制链接]

0

主题

0

帖子

1217

积分

超级版主

Rank: 8Rank: 8

积分
1217
发表于 2020-6-22 21:54:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 说明书
  • 道路平面图
  • 道路纵断图
  • 标准横断面图
  • 道路及人行道结构层图
  • 人行道断面及侧平石大样图
  • 土方横断图
  • 无障碍设计
  • 道路排水平面图
  • 道路雨水纵断图
  • 道路污水纵断图
  • 窨井详图
  • 工程责任牌大样图

附件详情

本道路延伸段长度为228.84m,按城市支路设计,设计车速为30Km/h,道路交通量达到饱和状态时的设计年限为10年。道路路面结构达到临界状态的设计年限为10年。
本道路工程横断面总宽为16m。横断面详细布置见标准横断面图。路面采用沥青路面,机动车道采用三层结构,上层为4cm厚改性沥青混凝土(AN-13C),中层为6cm厚中粒式普通沥青混凝土(AC-20C),下层为8cm厚粗粒式普通沥青混凝土(AC-25C);沥青混凝土顶面容许弯沉值0.41mm。沥青混合料的孔隙率要求:AC-13C为3%~5%,AC-20C为3%~5%,AC-25C为 3%~5%。沥青混合料必须按规比设计方法,经配合比设计确定矿料级配和沥青用量。
……
排水项目概要:
1.雨、污水主管布置详见排水平面图,雨水排入金港路预留雨水井,污水排入金港路预留污水管。
2.雨污水管均采用聚乙烯(PE)缠绕增强管(B型结构管壁),管道环刚度≥8KN/m2,电热熔链接,开挖施工,360°砂石管基。
3. 雨水口与窨井的连接管分别采用Φ300管,雨水横管i≥1%,雨、污水预留管分别采用Φ500、Φ300。雨、污水预留管均留出红线外1m,预留管坡度均采用i=0.3%。所有预留管管口均做预留井。
……
共38张,编制于2014年。

工程责任牌大样图

窨井结构图

树池大样图

塑钢踏步大样图

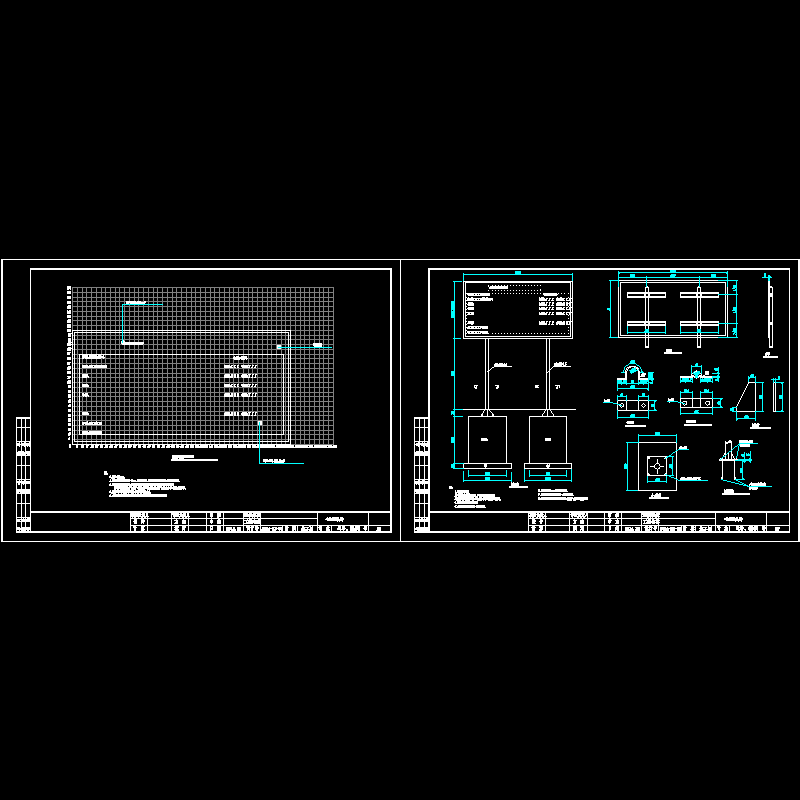

工程责任牌_2.dwg
工程责任牌_2.dwg
平面图.dwg
平面图.dwg
排水平面图.dwg
排水平面图.dwg

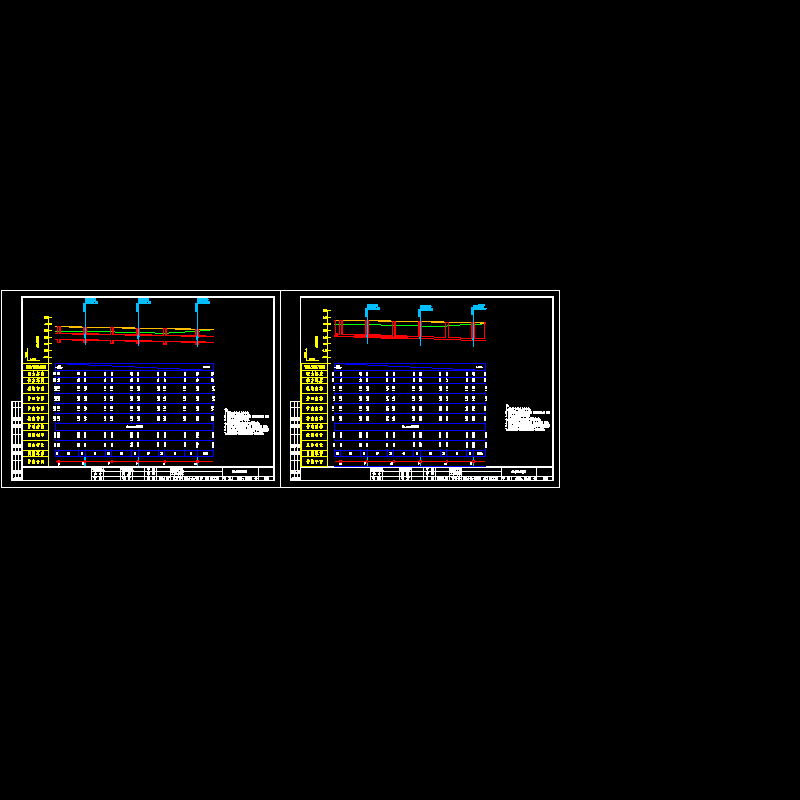

排水纵断标高_2.dwg
排水纵断标高_2.dwg

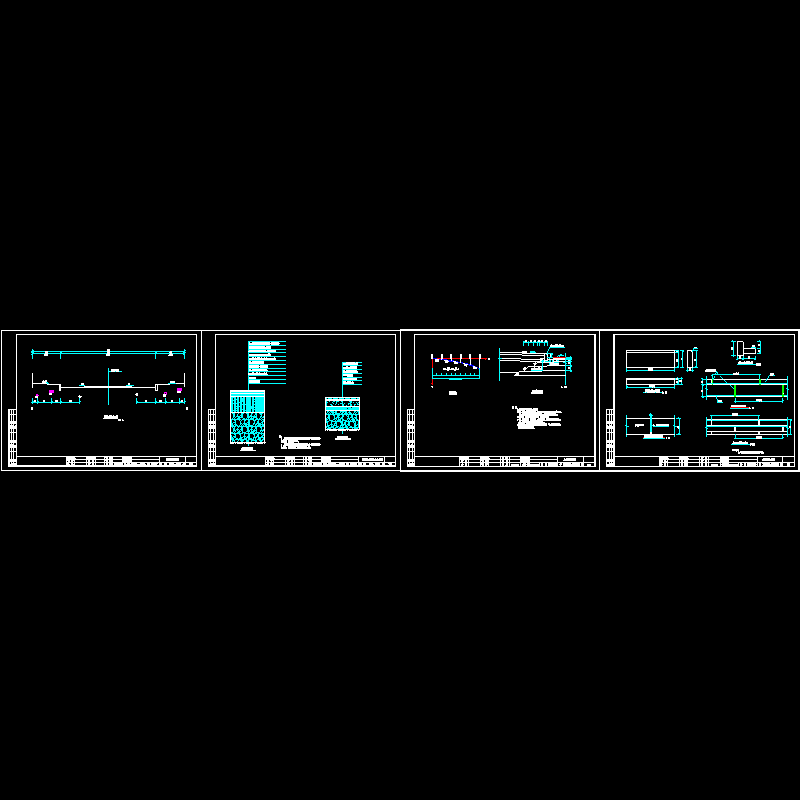

横断面_4.dwg
横断面_4.dwg

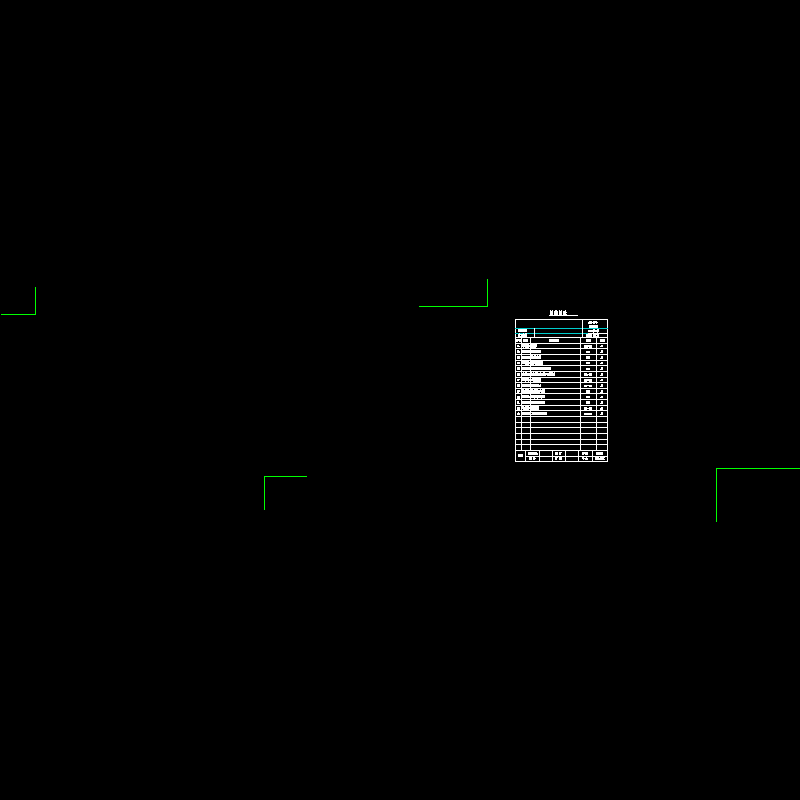

目录.dwg
目录.dwg
窨井详图_14.dwg
窨井详图_14.dwg
道路纵断图.dwg
道路纵断图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:54:04上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11ecw12fscs102cs1d.rar

9.65 MB
