城市支路道路工程及排水工程施工大样图设计cad纵断图

附件详情

道路长度为478.04m，按城市支路设计，设计车速为30Km/h，道路交通量达到饱和状态时的设计年限为10年。道路路面结构达到临界状态的设计年限为10年。
……
沥青面层下机动车道为20cm厚水泥稳定碎石上基层+20cm厚水泥稳定碎石下基层，稳定层基层7天无侧限抗压强度3.5Mpa，压实度98%(重型压实标准，下同)；稳定层底基层7天无侧限抗压强度为2.5 Mpa，压实度为97%。
水泥稳定层下机动车道为厚80cm有一定级配的塘渣垫层，压实度95％(重型压实标准，下同)控制弯沉值为2.3mm。
……

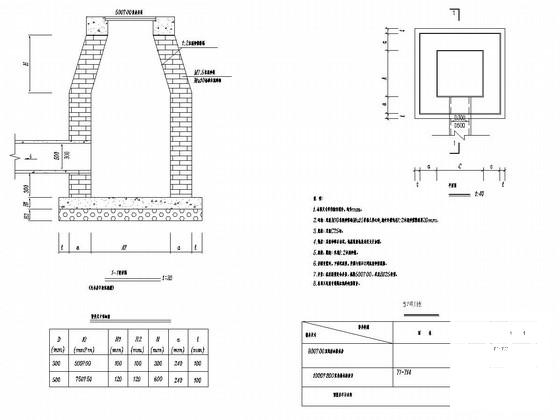

雨水口与窨井的连接管分别采用Φ500、Φ300管，雨、污水预留管分别采用Φ500、Φ300，雨水横管i≥1%。雨、污水预留管均留出红线外2m，预留管坡度均采用i＝0.3%。所有预留管管口均做预留井。
所有井盖（箅）均采用新型复合材料模压井盖（箅），井盖规格为Φ700mm、水箅规格为400×500mm。车行道中井盖采用D400类型，红线外及绿化带内井盖采用B125类型，井箅受压能力应大于130KN。
所有管道覆土厚度应保证大于0.7m，如无法保证则另外采取加固处理。雨、污水管交叉如标高有冲突，在保证覆土厚度条件下，可以适当调整横管标高。

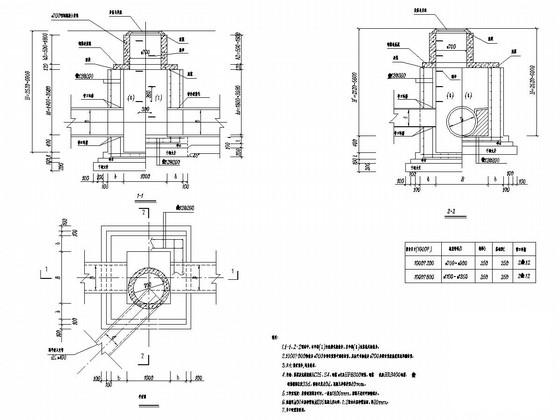

污水井一般均为流槽式；雨水井为部分落底式。
……
共47张，。
