城市支路交通工程CAD施工图纸设计（道路全长454m）.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本道路全长454.10m，为城市支路，纵断面设计按30km/h标准设计，本图纸主要设计内容为道路工程。 　　道路设计车速为30km/h，双向2车道，道路规划路幅宽20m，因为道路两厢均为居民小区，特设置了1.5米的绿化带，同时，在有挡墙位置，将绿化带放置在道路外侧，用于遮挡挡墙结构，美化道路…… 　　共22张

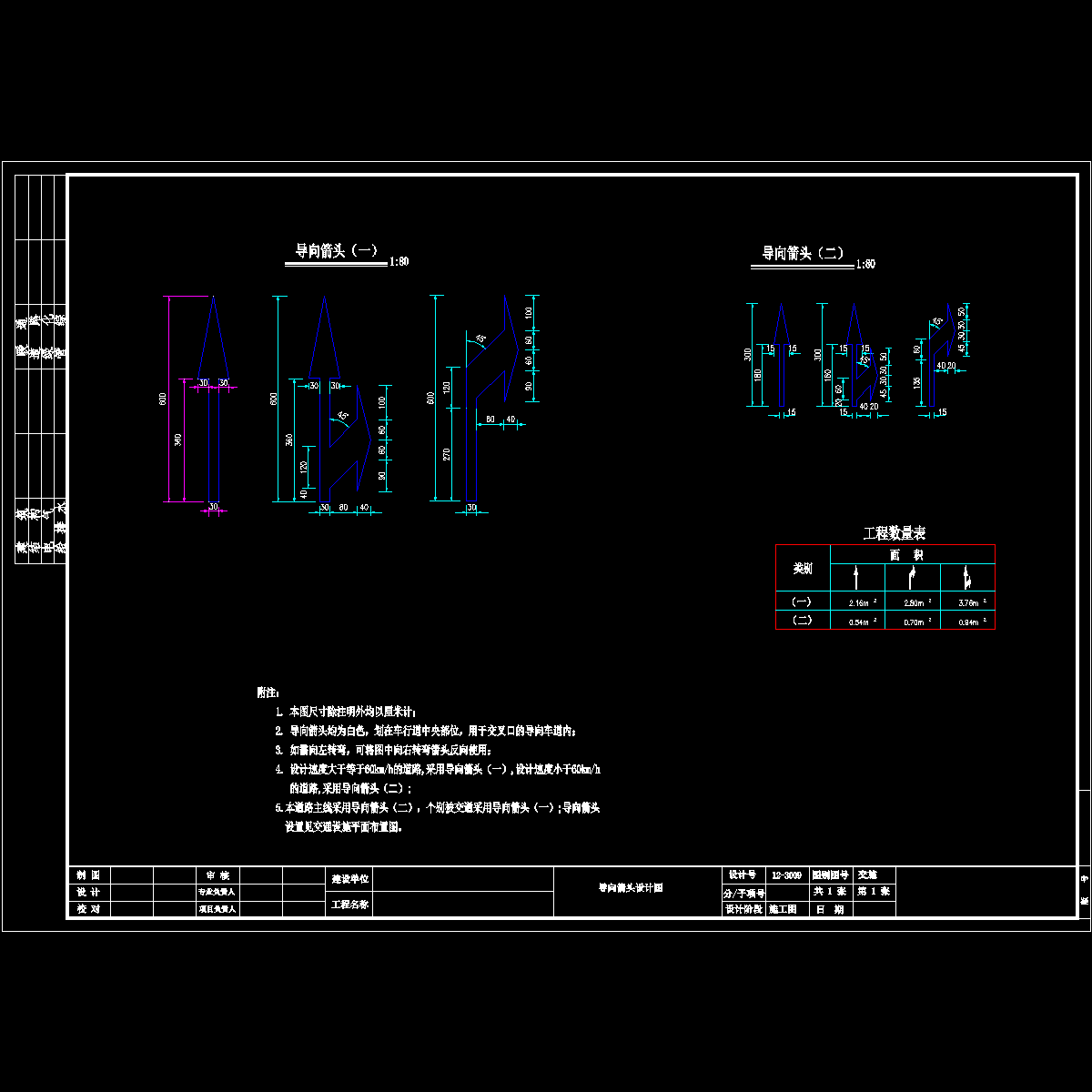

4导向箭头设计图.dwg

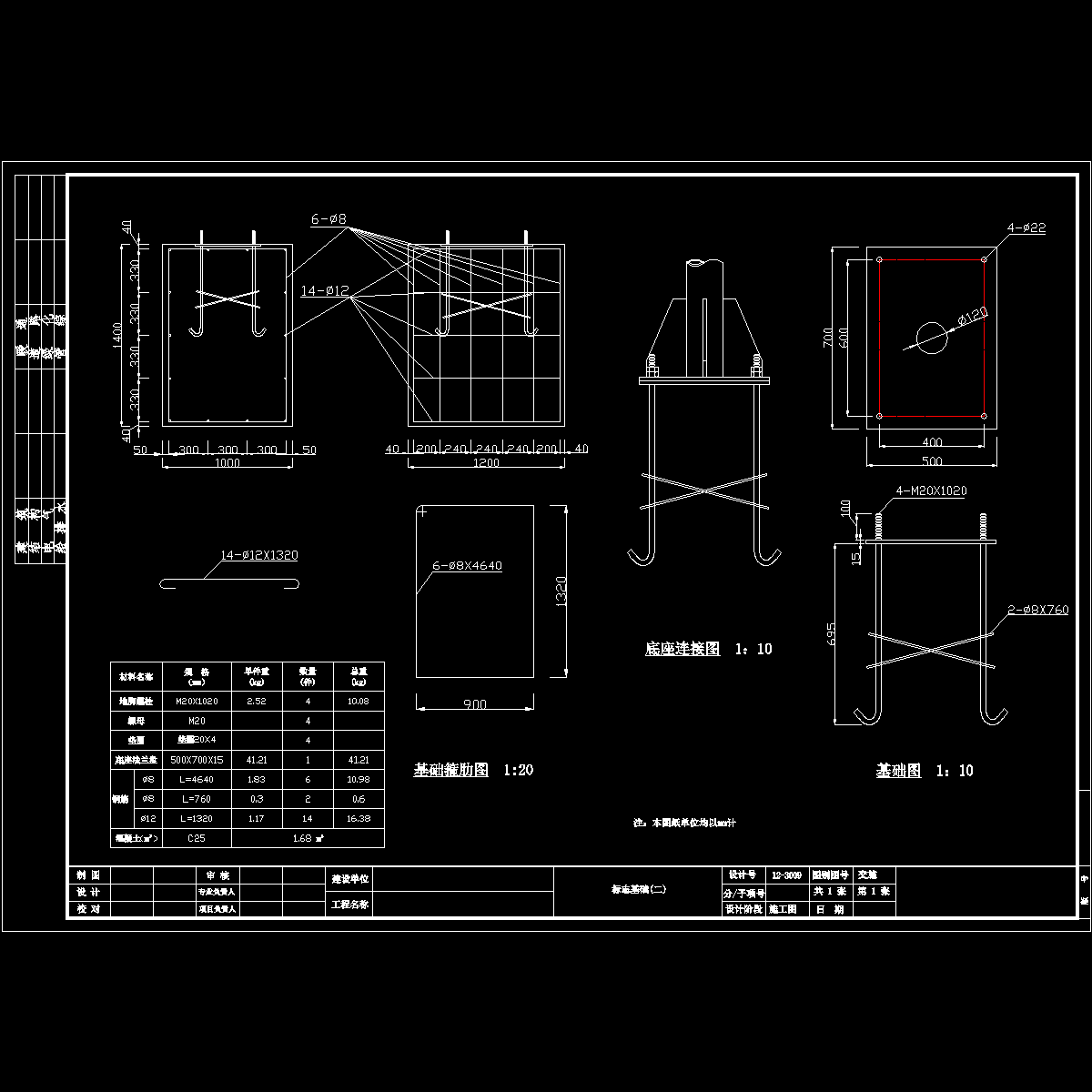

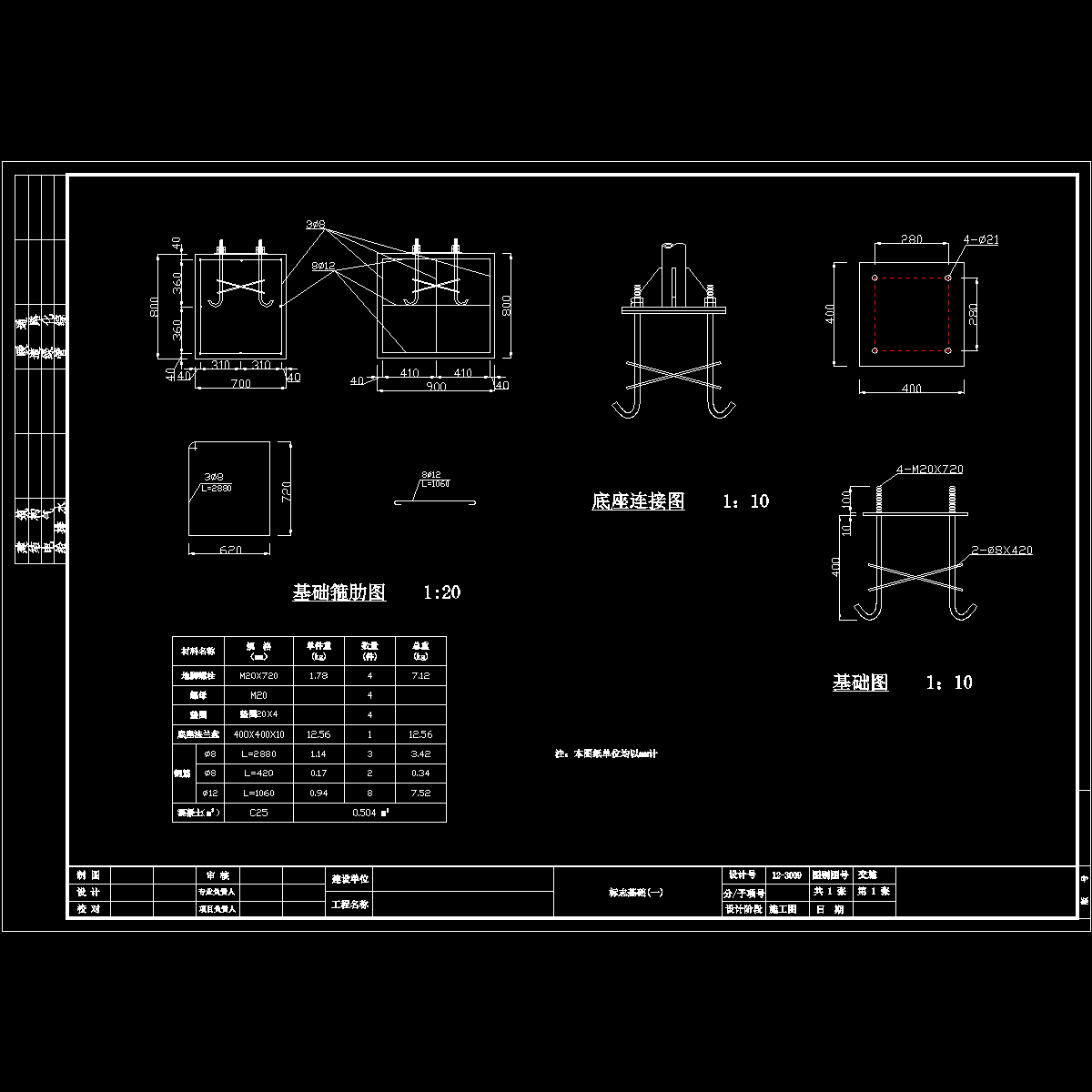

5标志基础（一）.dwg

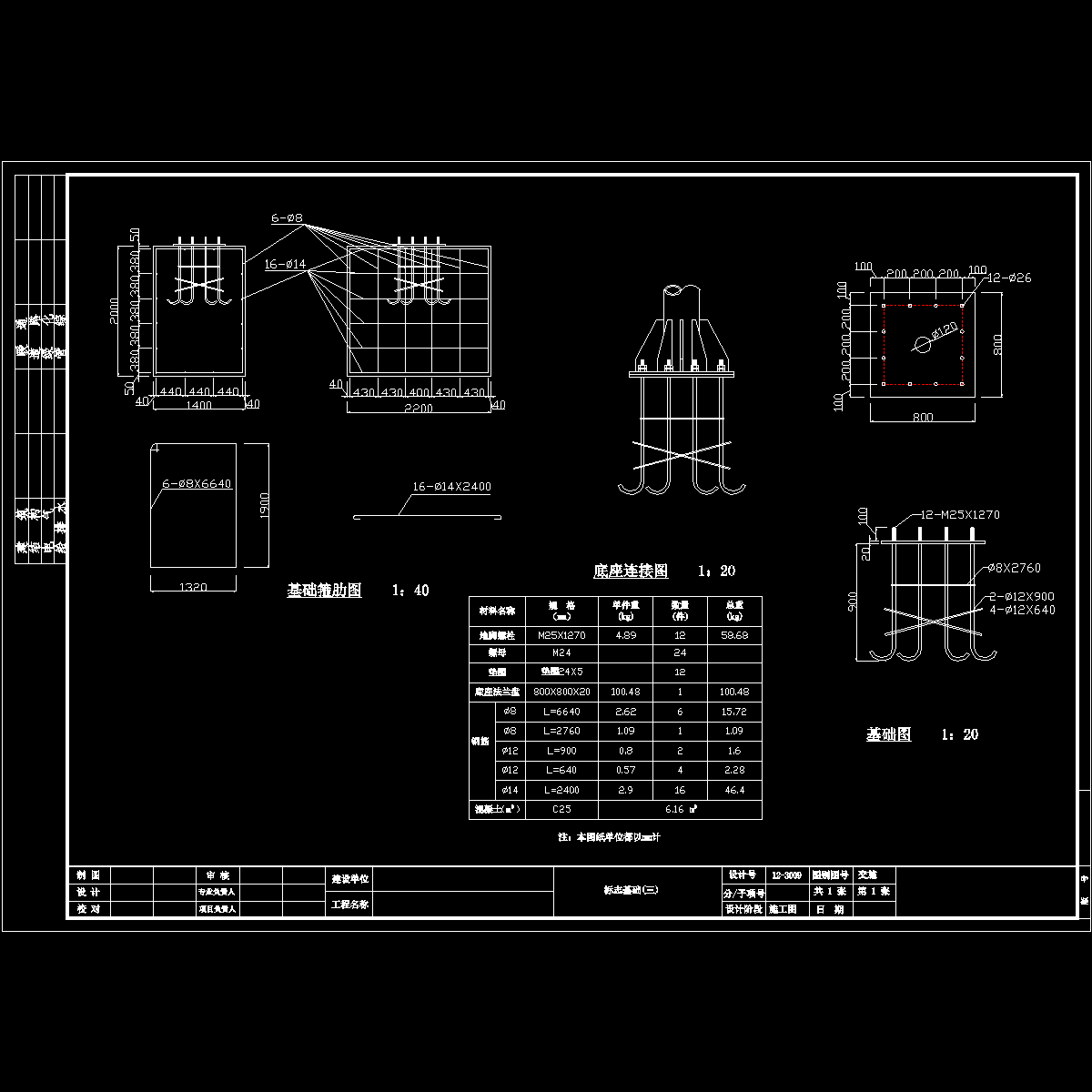

6标志基础（二）.dwg

7标志基础（三）.dwg

8标志基础（四）.dwg

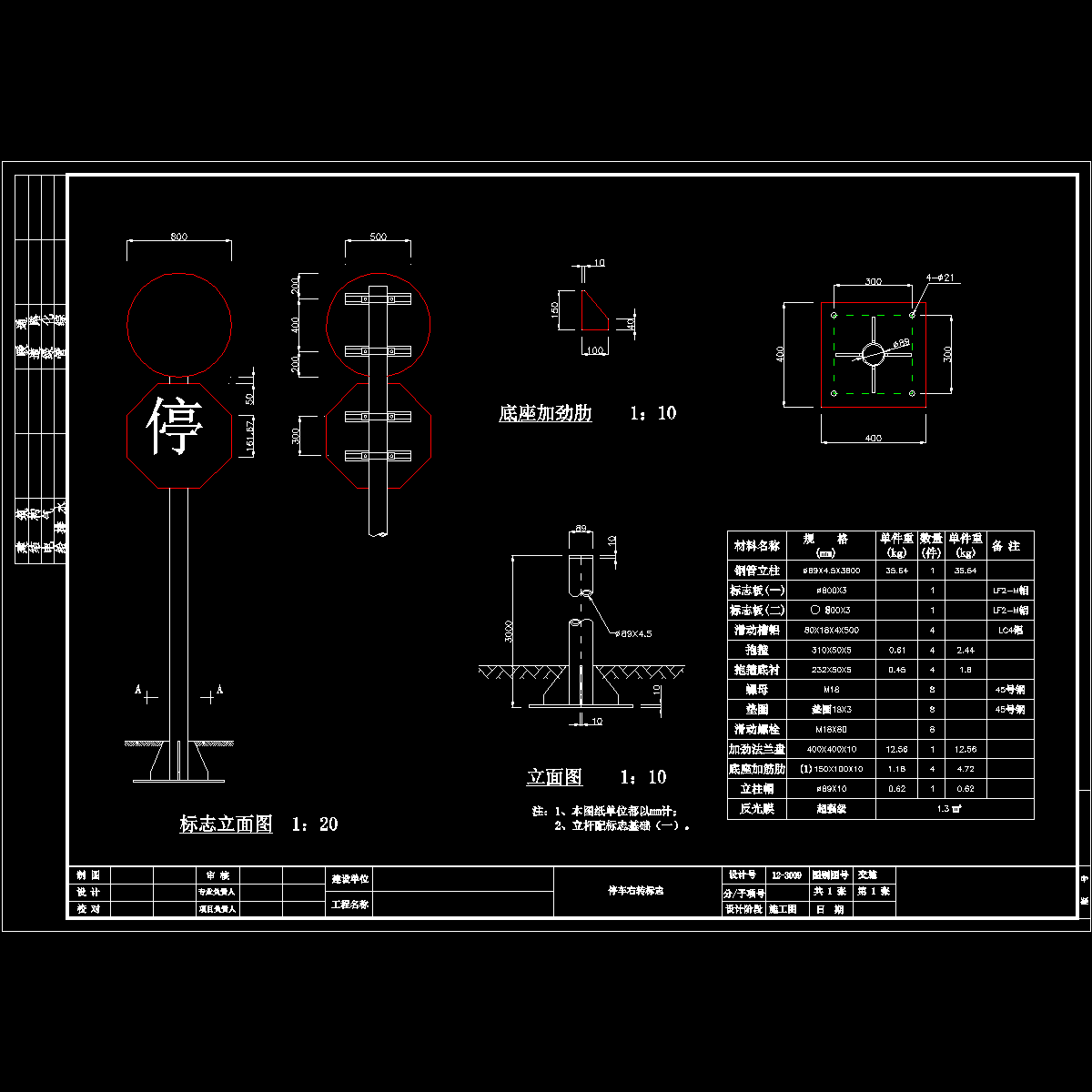

9停行右转标志.dwg

10限速标志.dwg

11右转让行标志.dwg

12指路标志.dwg

13人行横道标志.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
