[CAD]城市政道路交通标志标线图纸（全长1094m）.dwg

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

城市次干路，全长1094.445m，设计速度40km/h。标准路幅宽26m，双向四车道，其中两侧车行道宽各8m，两侧人行道宽各5m。本册设计说明只包含交通工程。…… 　　共计12张

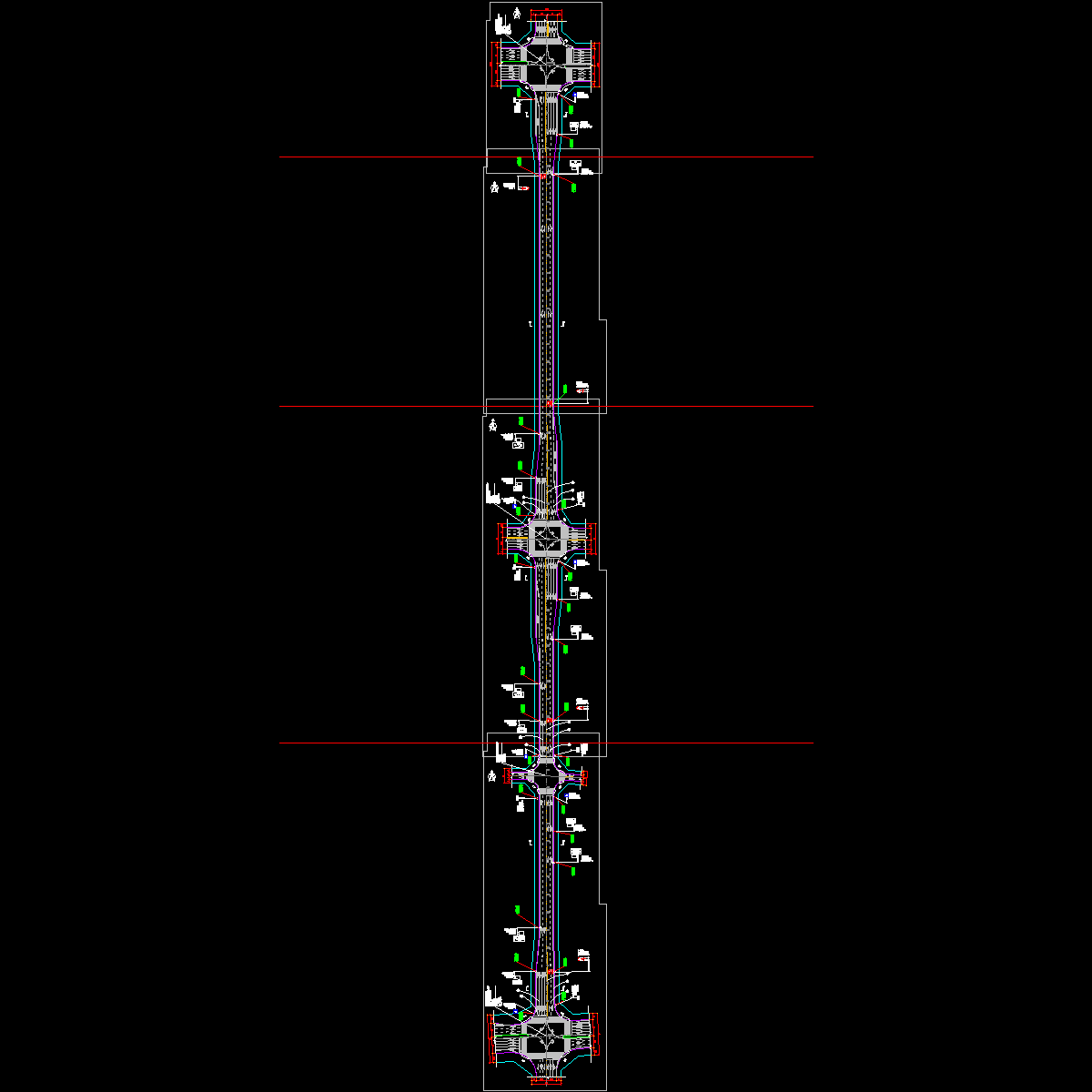

jt-01～jt-04交通标志标线图（一）～（四）.dwg

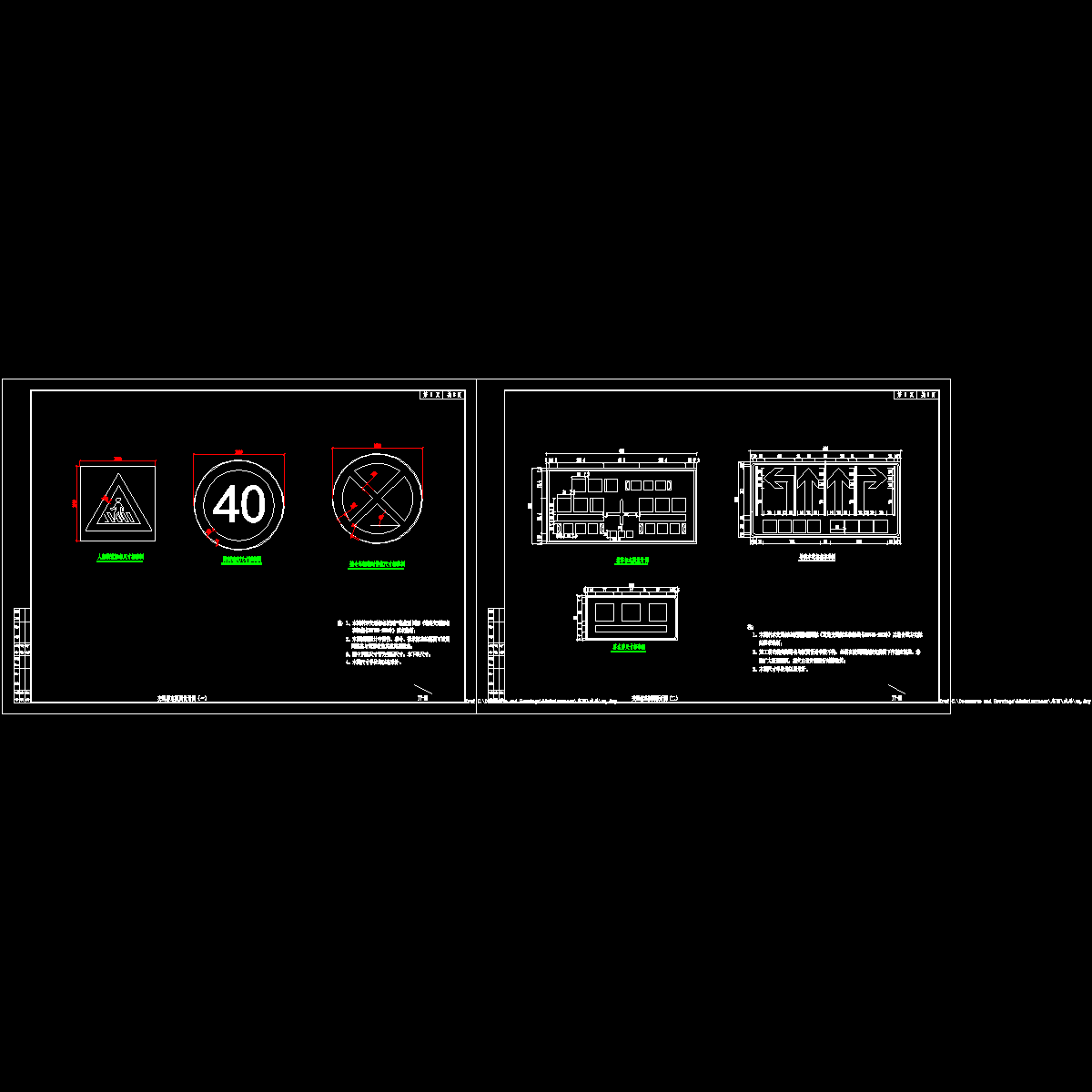

jt-08～jt-09 交通标志版面设计图(一)～(二).dwg

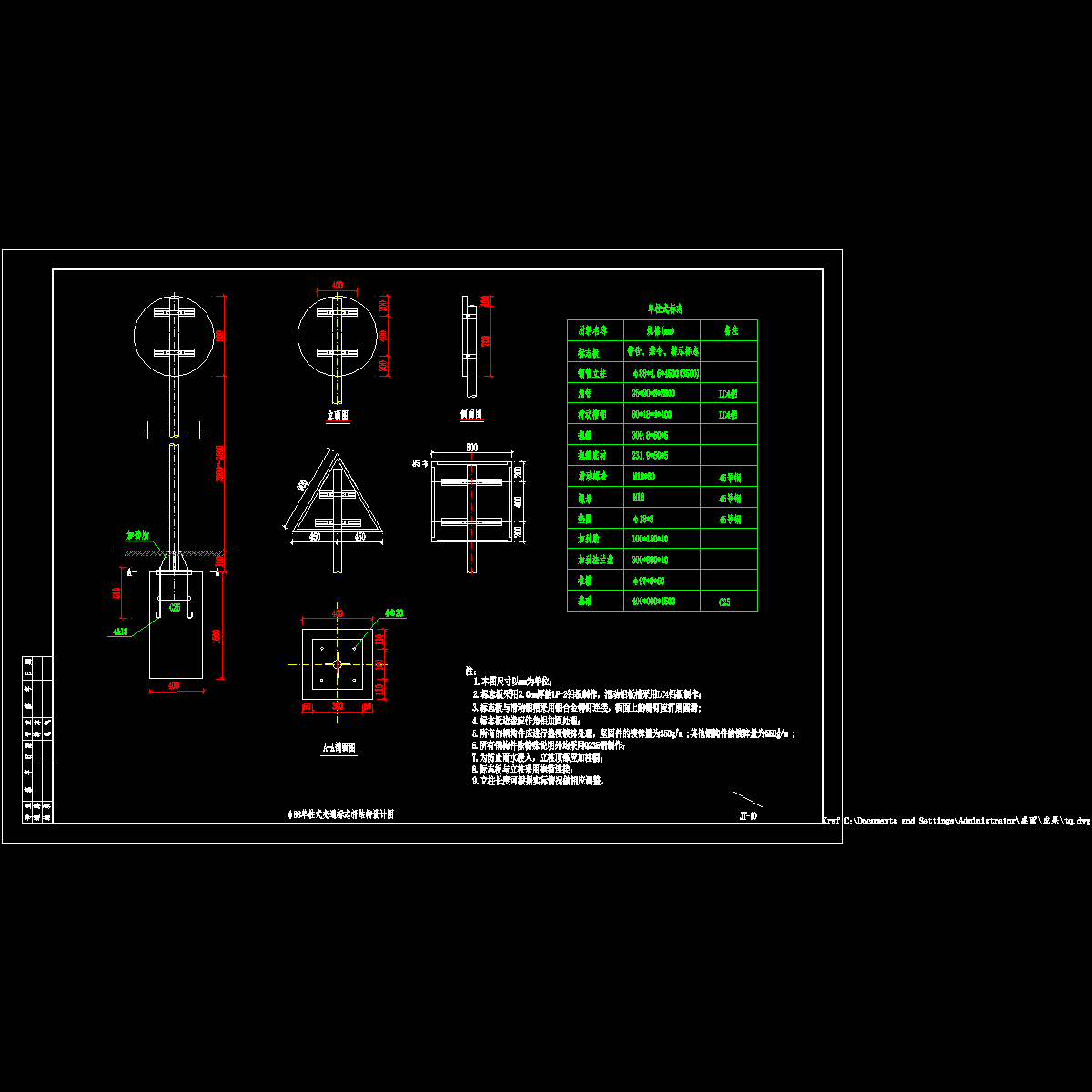

jt-10 φ88单柱式交通标志杆结构设计图.dwg

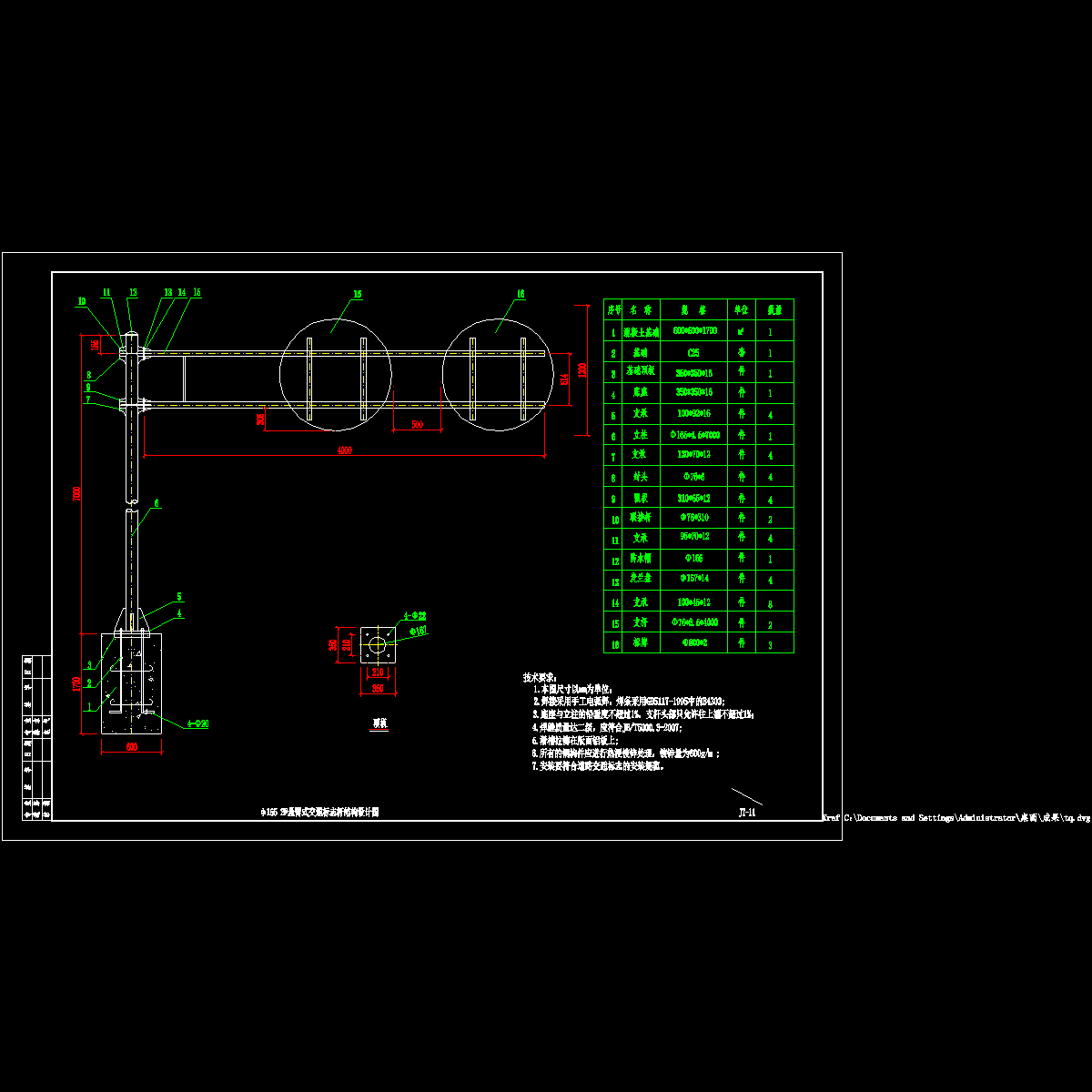

jt-11 φ165 2f悬臂式交通标志杆结构设计图.dwg

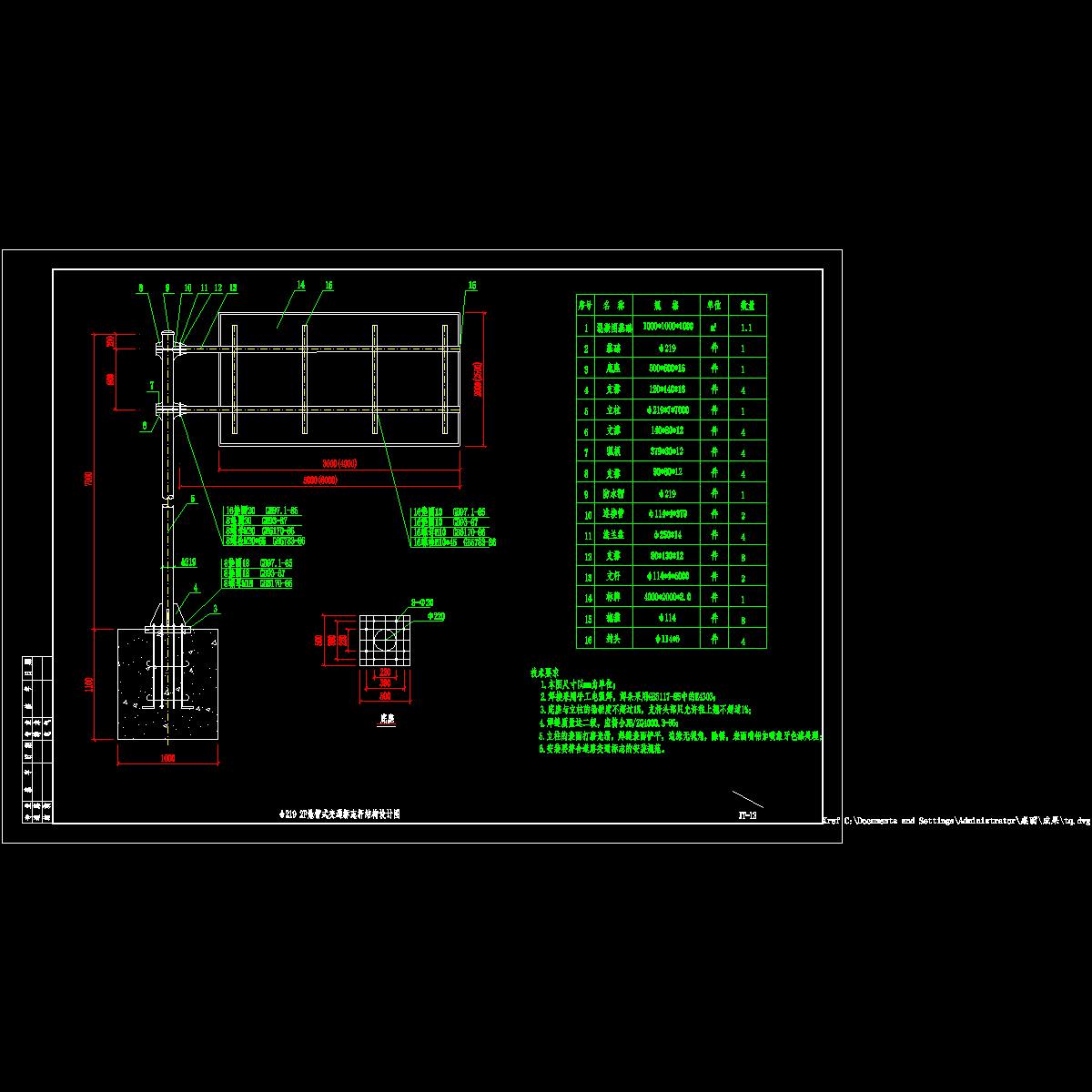

jt-12 φ219 2f悬臂式交通标志杆结构设计图.dwg

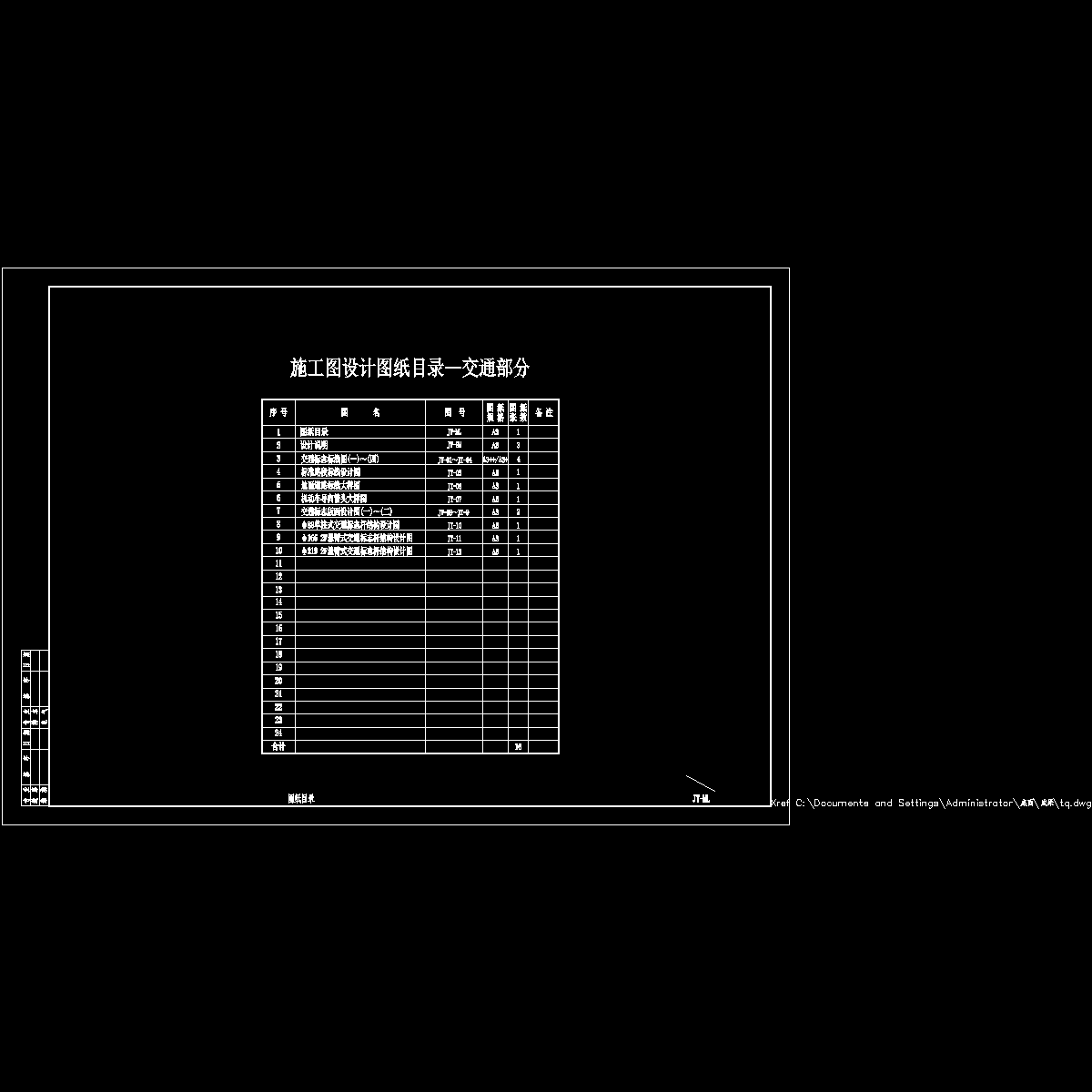

jt-ml 图纸目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
