城南小区道路平纵面CAD图纸(交通标线)(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计要点：
从北往南依次两条路，要求设计：路基、路面、雨水、供水、通讯管道、交通标线
注意要做管线横断面布置图，通讯管道必须双侧布置

小区道路,红线宽15米
K: K0 000~K0 863.5 (南北主方向),有加宽超高，在内侧加宽0.6m或0.7m,见纵断图，全缓和段渐变
L: K0 000~K0 401.642(起始段法线连接K,N)
M: K0 000~K0 080.52 (法线连接K,N)
N: K0 000~K0 294.941(几乎半圆弧)，全长加宽超高，在内侧加宽0.7m,见纵断图，全缓和段渐变
设计标准:支路II级，30km/h，红线宽15m，
交叉口不展宽，不设公交站
横断面形式：2x(2人行道 5.5机非混合车道)

2

纵断面图.dwg

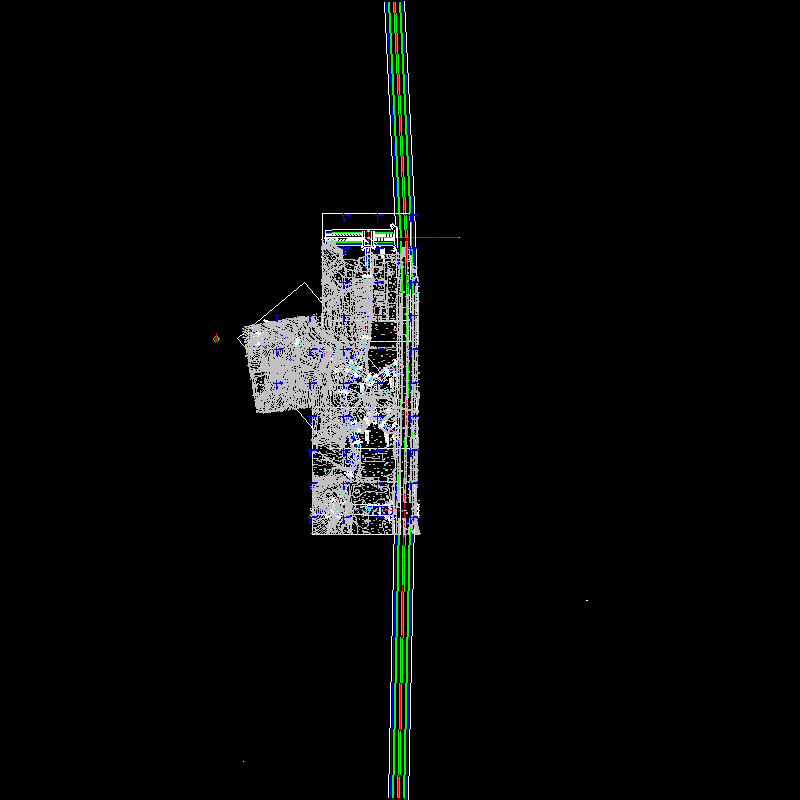

平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
