纵一路-交通工程全套施工大样图cad

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：四车道
• 设计时速：30
• 干线：否
• 位置：重庆
• 设计年代：近代

该附件为： [重庆]双向四车道交通工程标志标线施工图2020， 格式为DWG，。

一、项目概要：

项目概要：道路全长为320.447m，道路等级为城市次干路，标准路幅宽为36m；双向四车道，设计速度为30km/h。

设计范围为xx路交通工程设计，设计内容为交通标志标线设计。

二、技术要求：

1. 所有标线及标记均采用热熔型反光涂料；
2. 车道分界线、车道边缘线和导向车道线厚度为2.0mm±10%，斑马线、停止线、导向箭头等标线厚度为3.5mm±10%，涂料中应混合占总量18%的玻璃微珠，在喷涂时，标线表面还应均撒0.3Kg/m2的玻璃微珠；
3. 施工路面标线之前，要求路面干燥、清洁，除净杂物和灰尘；
4. 施工时，环境温度不得低于10°C；
5. 车道边缘线不应侵占行车道宽度；
6. 画标线前要根据设计图纸要求并结合道路平曲线要素等实地放线，以保证标线位置精确、线形顺畅；
7. 图示出的部分标线为典型位置，施工时应根据实际的道路情况放线调整。

三、相关图片：

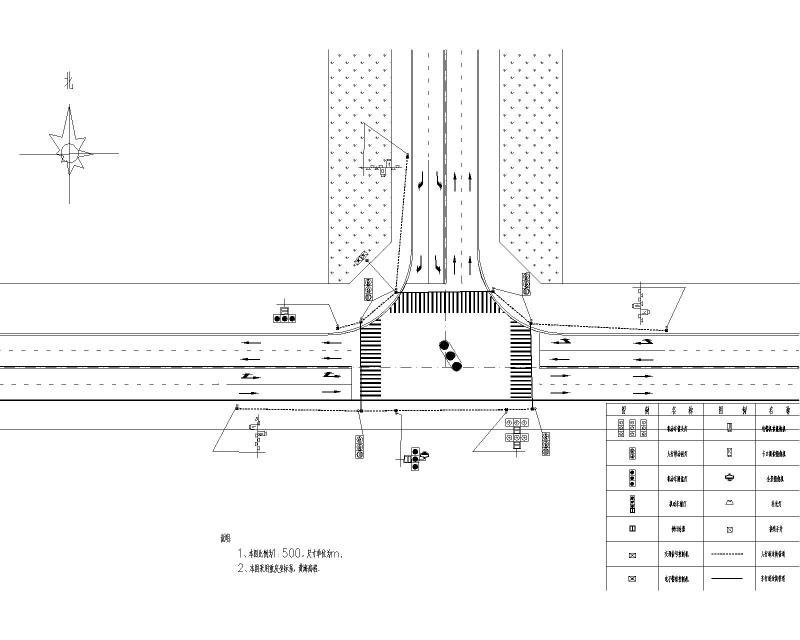

交叉口信号平面布置

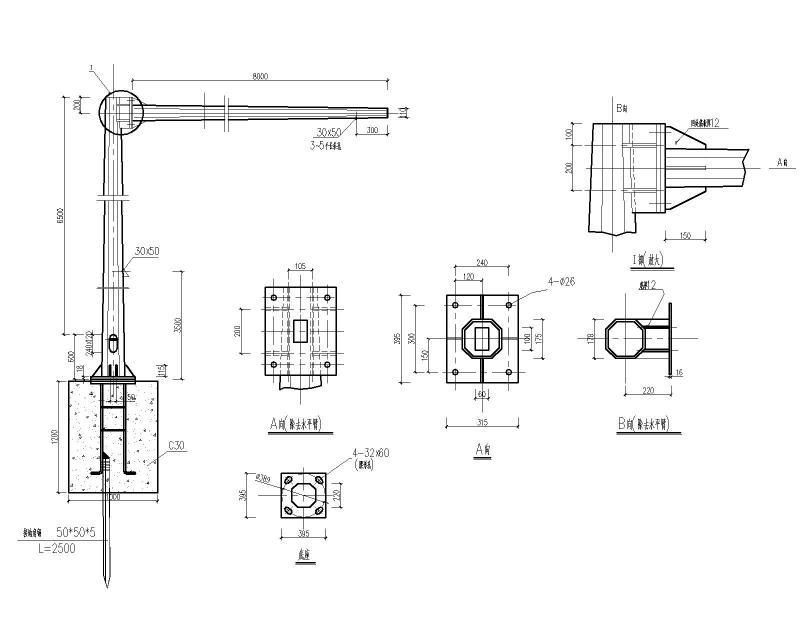

车行道信号灯杆结构图

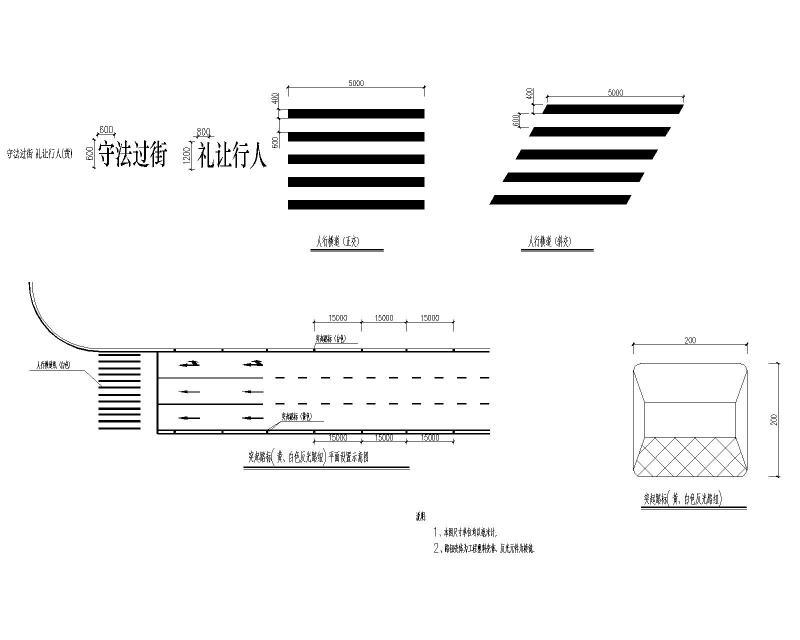

地面道路标线大样图
