市政道路工程CAD施工大样图37张（知名大院）(交通标志标线)(dwg)

woshiyig22 · 发表于 2020-6-22 21:52:52

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

车道数：六车道
设计时速：40km/h
位置：江苏
编制时间：2006

附件详情

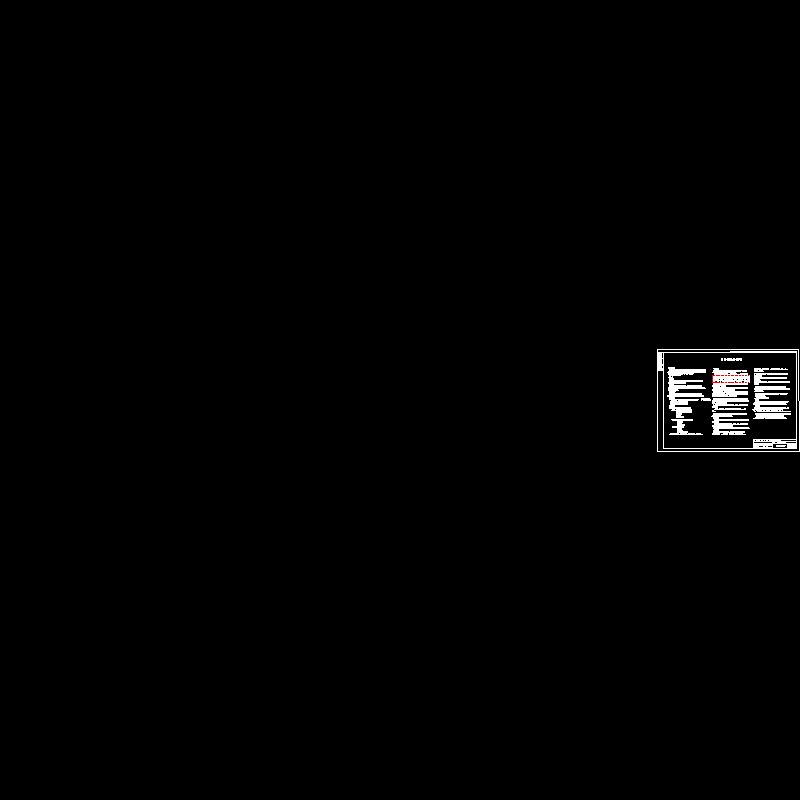

施工图总说明
道路平面图4
道路纵断面图4

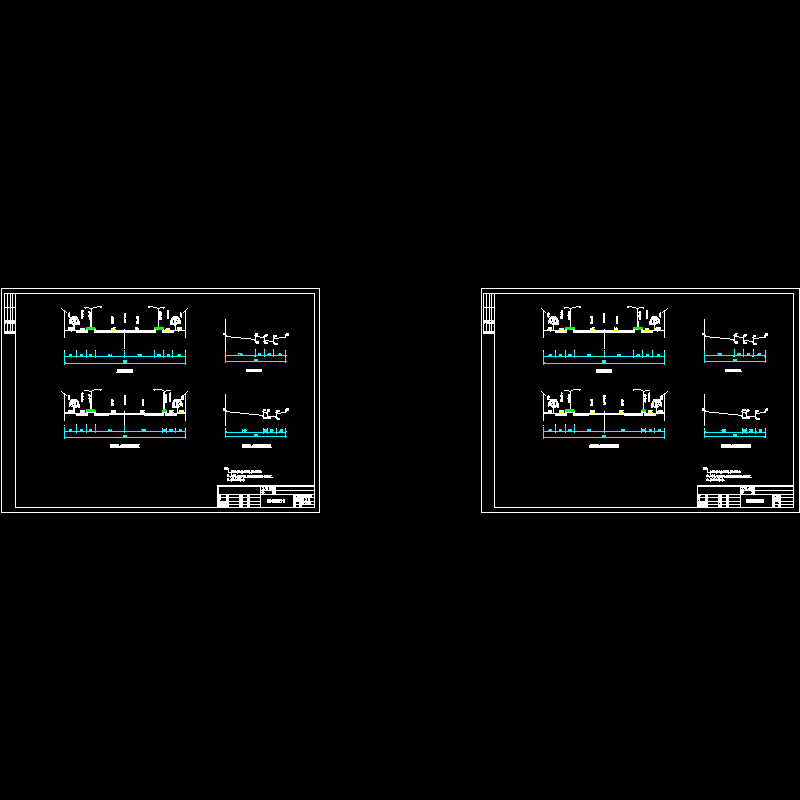

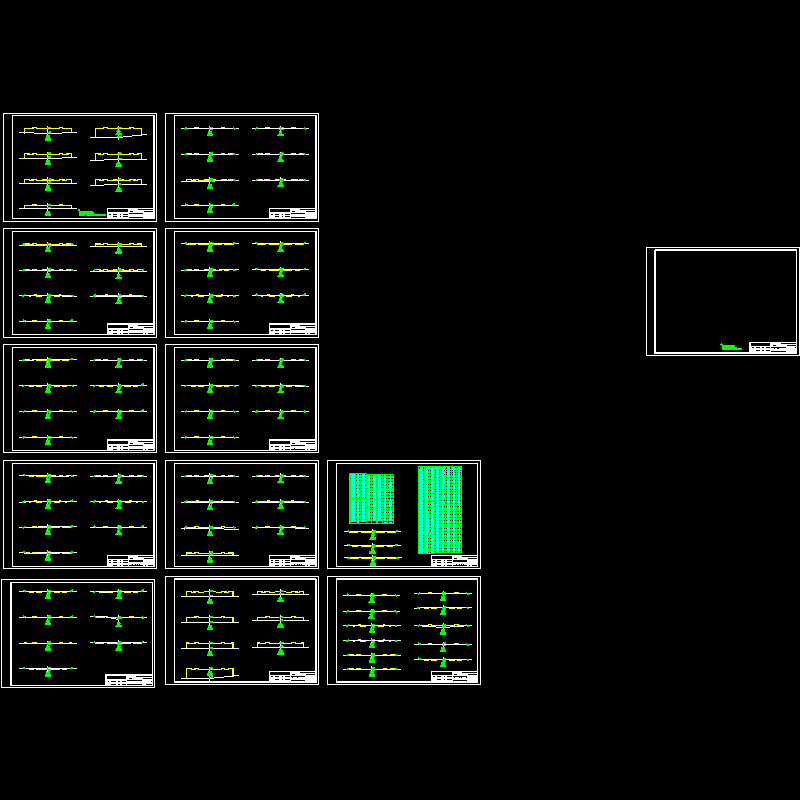

道路横断面设计图
路面结构设计图

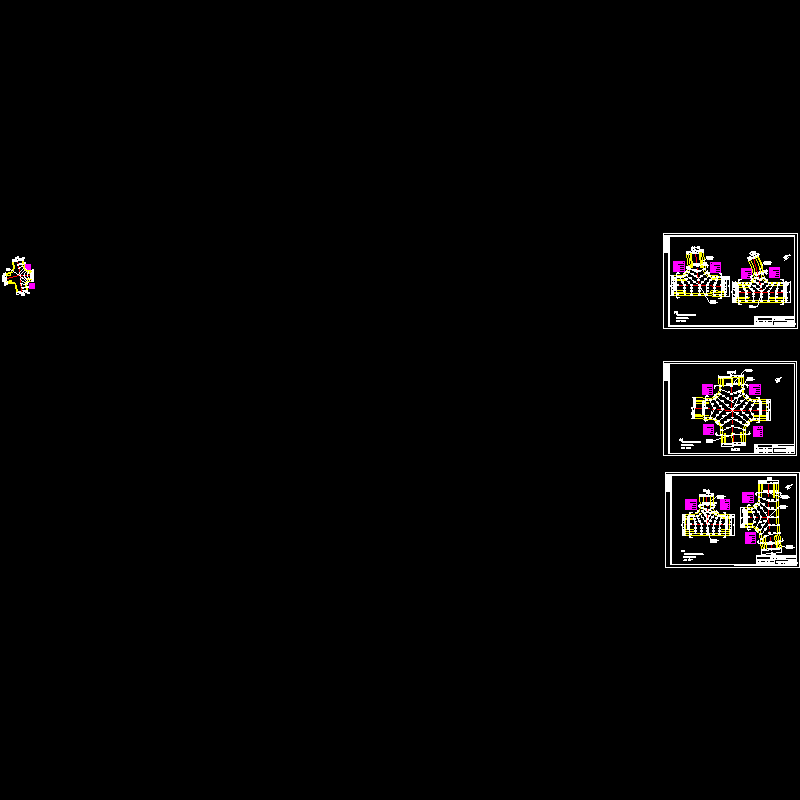

交叉口竖向设计图3
道路土方工程量计算表12
水塘河浜软基处理图
牛腿式进口坡通用图
盲道及直线坡大样图
交通标志标线图5
F型标志牌基础构造及配筋图
巨型版面设计图
3Fφ219×8000×4500标志杆
人行栏杆钢筋构造图

附件详情

城市主干道I级，设计车速为50km/h，设计标准轴载为BZZ-100。红线宽度45米，路幅断面共分两种型式。道路全线采用沥青混凝土路面，设计使用年限为15年。全线共设中线控制点5个，不设平曲线，道路全线布置有港湾式停靠站三对，施工时应与主管部门最终确定站台数量及位置。主要交叉口入口段设有渠化路段，增设了一个右转车道，渠化长度100m。最大纵坡3.0%。车行道、人行道路面均为直线坡，横坡度为2%。道路两侧人行道内侧每隔6米设有1.2x1.2m树池。
机动车路面结构：4cm细粒式沥青混凝土（AC－13I型集配）；8cm粗粒式沥青混凝土（AC－25　I型集配）；1cm沥青下封层；30cm二灰碎石；30cm10%~12%石灰土
非机动车路面结构：4cm细粒式沥青混凝土（AC－13　I型集配）；1cm沥青下封层；20cm二灰碎石；30cm10%~12%石灰土
人行道面层：20x10x6cm荷兰砖；3cm水泥砂浆；5cmC15水泥混凝土；15cm石灰土（含灰量8%~10%）
……
共计37张，编制于2006年

牛腿式进口坡通用图

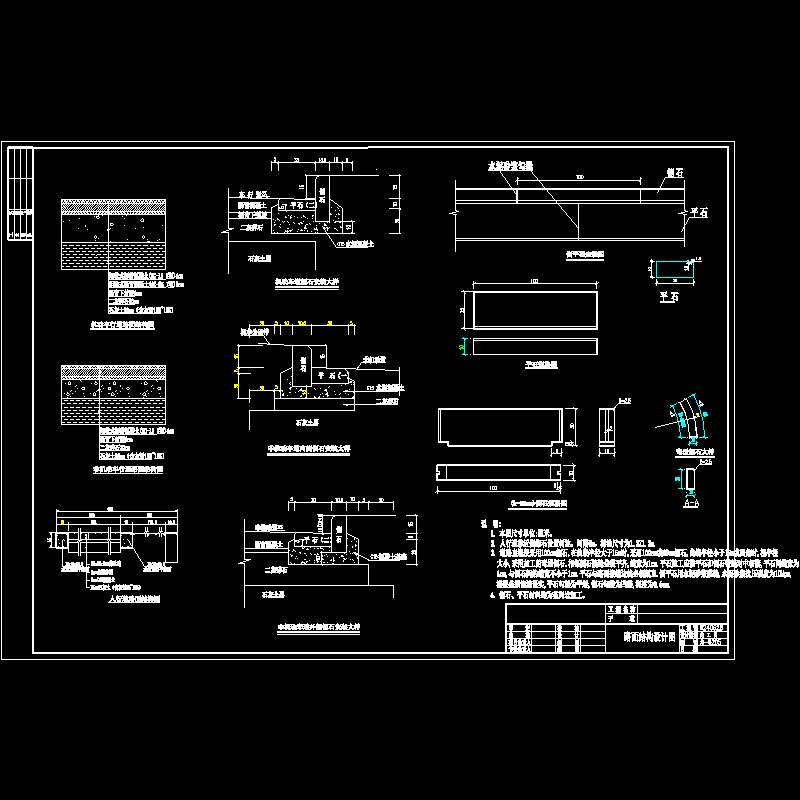

路面结构设计图

F型标志牌基础构造及配筋图

盲道及直线坡大样图
