位置：福建
-
编制时间：2005
-
使用性：人行桥
-
跨径大小和多跨总长：29.5m
-
承重构件受力情况：钢结构桥
-
使用年限：永久性桥
-
材料类型：钢桥
附件详情
-
桥型总体布置图
-
桥位
平面布置图
-
全桥工程数量表
-
桥台一般构造图
-
桥台钢筋构造图
-
4号墩柱钢筋构造图
-
5号、7号墩柱钢筋构造图
-
6号墩柱钢筋构造图
-
2号墩柱钢筋构造图
-
承台钢筋构造图
-
桥墩一般构造图2
-
3号桥台-4号桥台梯道立面图
-
1号桥台-2号桥台梯道立面图
-
栏杆构造配筋图
-
1、3号墩盖梁钢筋构造图
-
主梁结构图
-
1、3号墩柱及桩基钢筋构造图
-
2号墩柱及桩基钢筋构造图
-
6、7号墩桩基础钢筋构造图
-
4、5号墩桩基础钢筋构造图
-
桩基检测管构造图
附件详情
设计荷载、人群：4.0kn/m2；天桥桥面宽度：主桥4米，梯道3米；桥下净空：机动车道≥5米，非机动车道≥2.5米；地震烈度：设计地震基本烈度为7度；气温变化范围：-1.9℃～39.7℃。
天桥主桥采用斜腹板箱形断面，梁宽4.0米，梁高1.0米，单箱双室，主梁跨径29.45米，为了和主梁配套，栏杆也采用钢管结构，梯道也采用斜腹板箱形断面，梁宽3.0米，梁高0.6米，单箱单室，梯道两侧设自行车推行道。主桥墩采用φ80厘米钢筋砼柱式墩，对应墩桩基础采用φ120厘米钻孔桩；梯道墩柱采用φ60厘米钢筋砼柱式墩，对应墩桩基础采用φ100厘米钻孔桩，梯道桥台采用扩大基础。主桥全长65.2米，主跨两侧设置梯道，在天桥东北有交叉口，避免梯道过长而占入交叉口，在东北向设置转弯梯道。
工程地质：天桥场地地基土主要由杂填土、粘性土、残积土粘土、全风化岩、强风化岩、弱风化岩及微风化岩构成。主要材料：桥墩墩柱、墩盖梁及台帽采用C30砼，桥面铺装采用C30细石砼，桩基采用水下C25砼。钢筋采用R235级钢筋和HRB335钢筋两种。
……共计22张，设计于2005年
桥型总体布置图
栏杆立面图
2号墩柱及桩基钢筋构造图

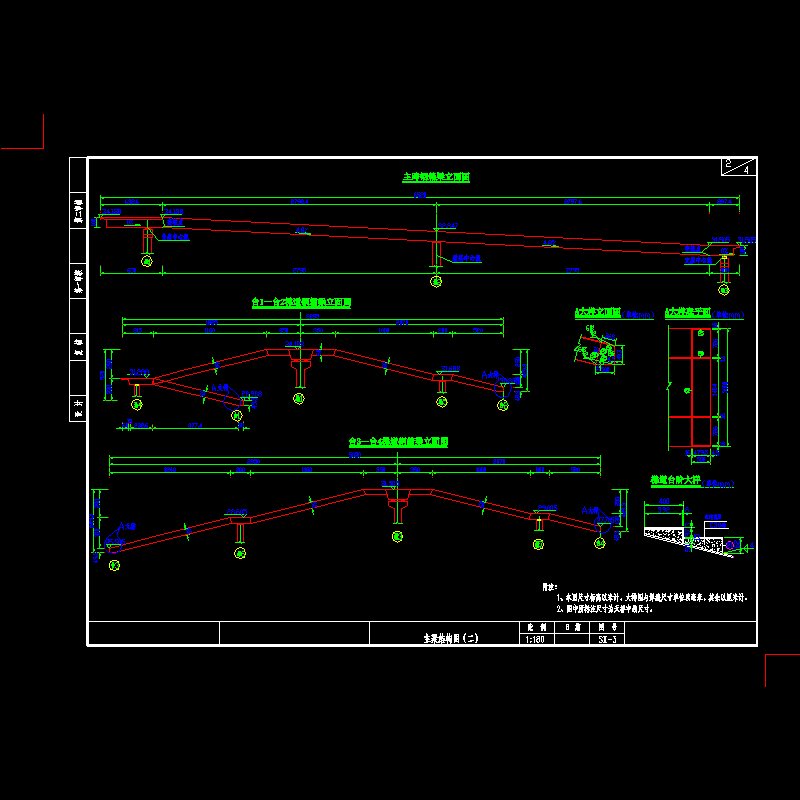

主梁构造图二.dwg

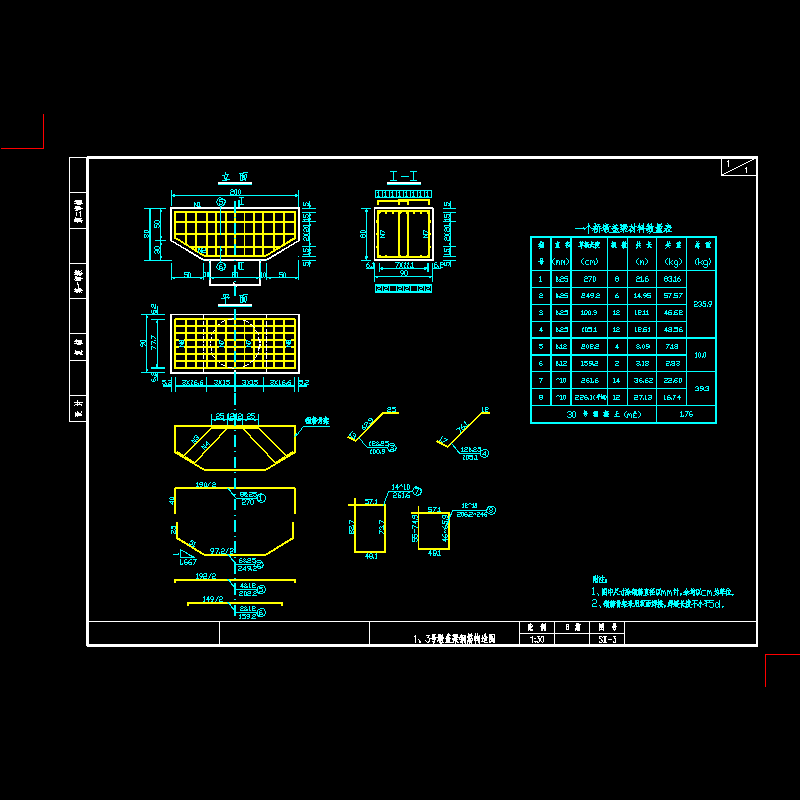

墩帽配筋图.dwg

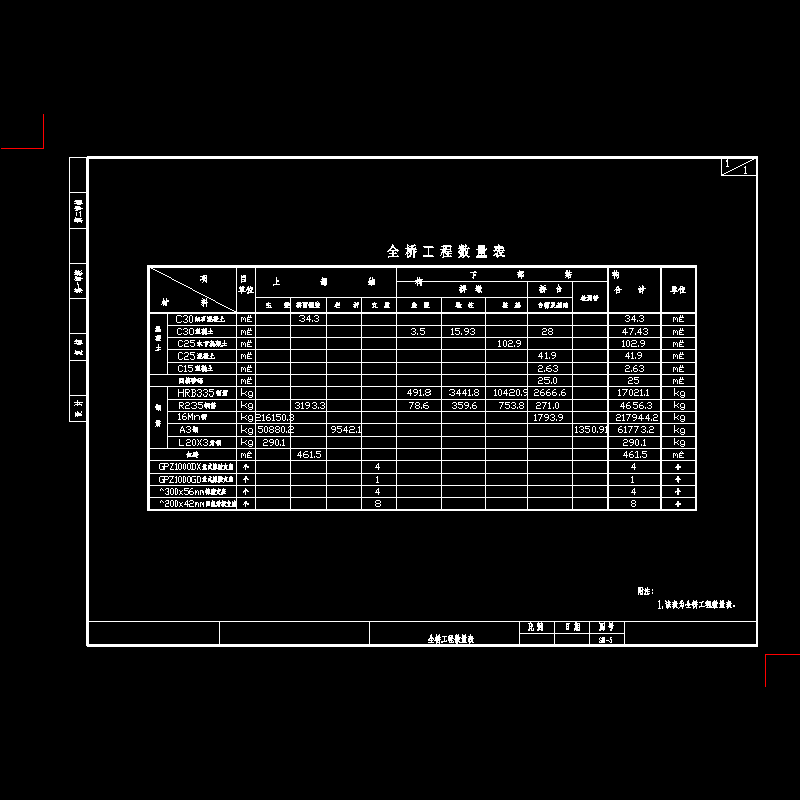

工程数量表.dwg

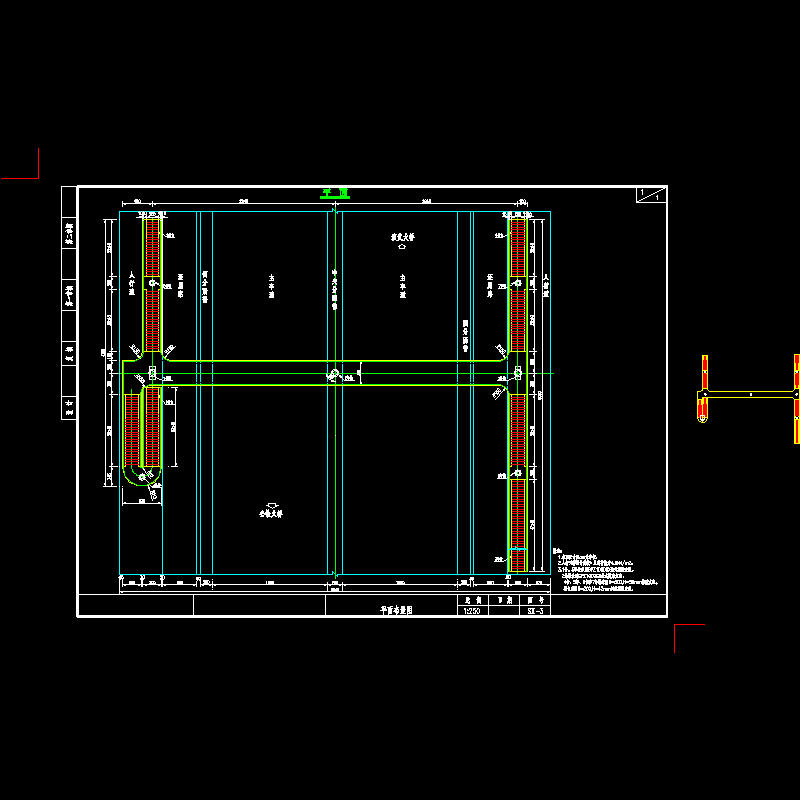

平面布置图.dwg
施设标准图框(1).dwg
施设标准图框.dwg
栏杆构造配筋图.dwg
桥位平面图(1).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
