[CAD]四车道高速公路跨长江斜拉桥钢箱梁竣工图纸.dwg

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

【设计标准】 　　 桥梁设计等级：四车道高速公路特大桥 设计行车车速：100Km/h。 　　 桥面宽度：四车道桥面标准宽度26m，中间设2.0m宽中央分隔带，两边各设0.5m防撞护栏。主桥斜拉桥两边增设，桥面总宽度为30m。 　　 桥面纵坡：<3% 桥面横坡： 2% 设计洪水频率：1/30 　　 通航净空：最小净高24m，主通航孔双向航宽不小于460m，边通航孔单向航宽不小于204m 　　【结构设计】 　　 1.主桥为50 215 510 215 50m五跨连续钢箱梁斜拉桥。桥面纵坡为2.75%，其中主跨处于R=20000m的圆弧竖曲线上； 　　 2.主梁为全焊扁平流线形闭口钢箱梁，其上翼缘为正交异性板结构； 　　 3.斜拉索采用钢绞线拉索，标准索距为15m。最大索长269.37m，重17.2吨； 　　 4.斜拉索锚固于钢箱梁腹板侧的斜拉索锚箱上。斜拉索的减振采用液压阻尼器与减振橡胶块共同作用的方式。 　　 5.全桥共设有六对竖向支座，其中主塔处竖向支座兼有纵向限位功能，过渡墩及辅助墩处竖向支座兼有及抵抗部分横向力功能；横向抗风抗震支座2对，设于桥塔处； 　　 6.主桥在主1、主6号墩与过渡孔桥交界处各设一伸缩量为1440mm的大型道伸缩缝，以适应较大的伸缩及转动变位 　　 共80张CAD图纸，

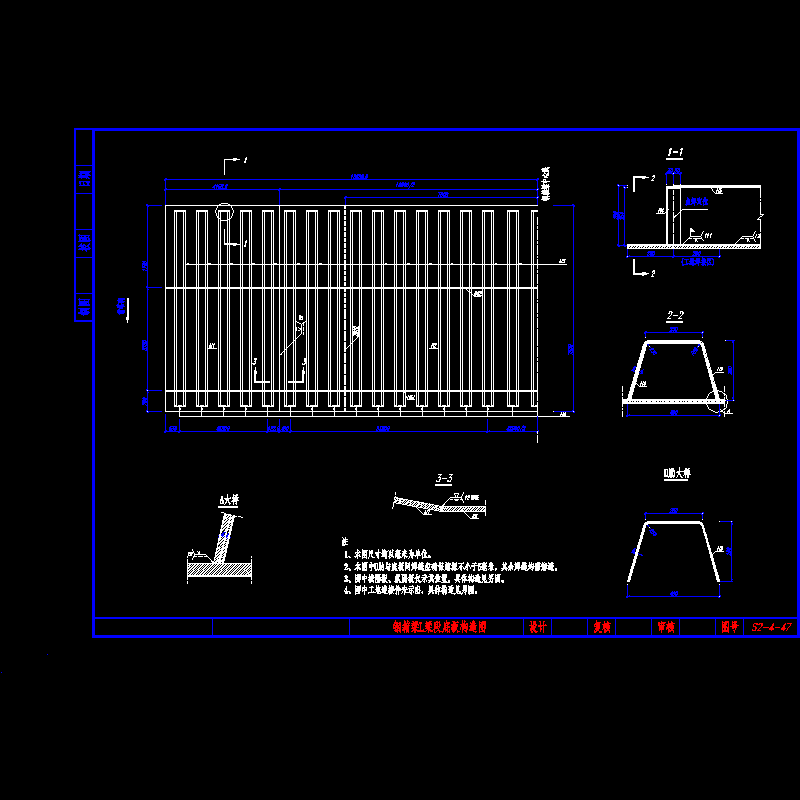

s2-4-47钢箱梁l梁段底板构造图.dwg

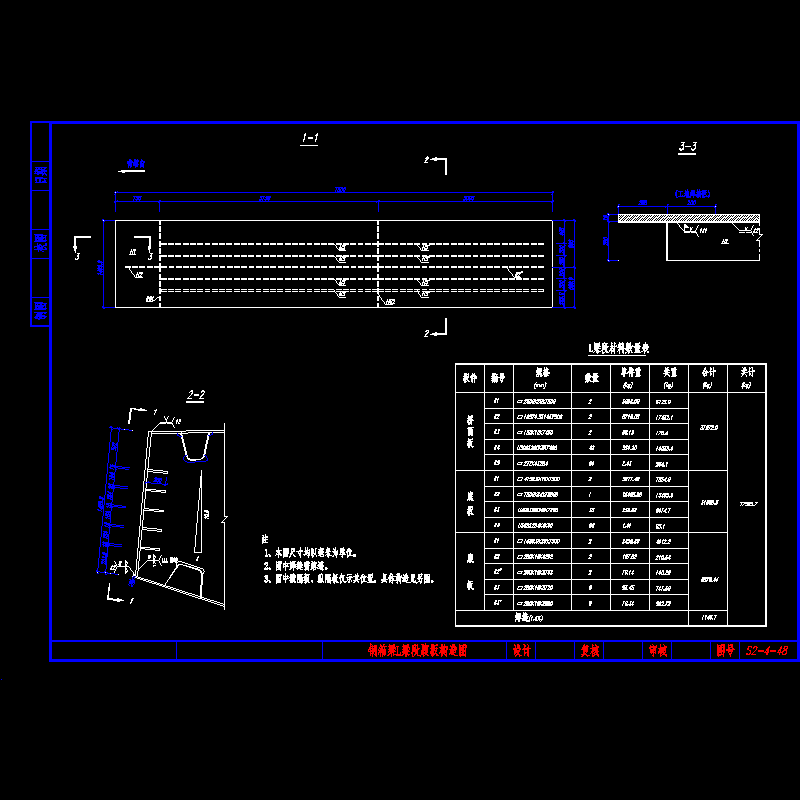

s2-4-48钢箱梁l梁段腹板构造图.dwg

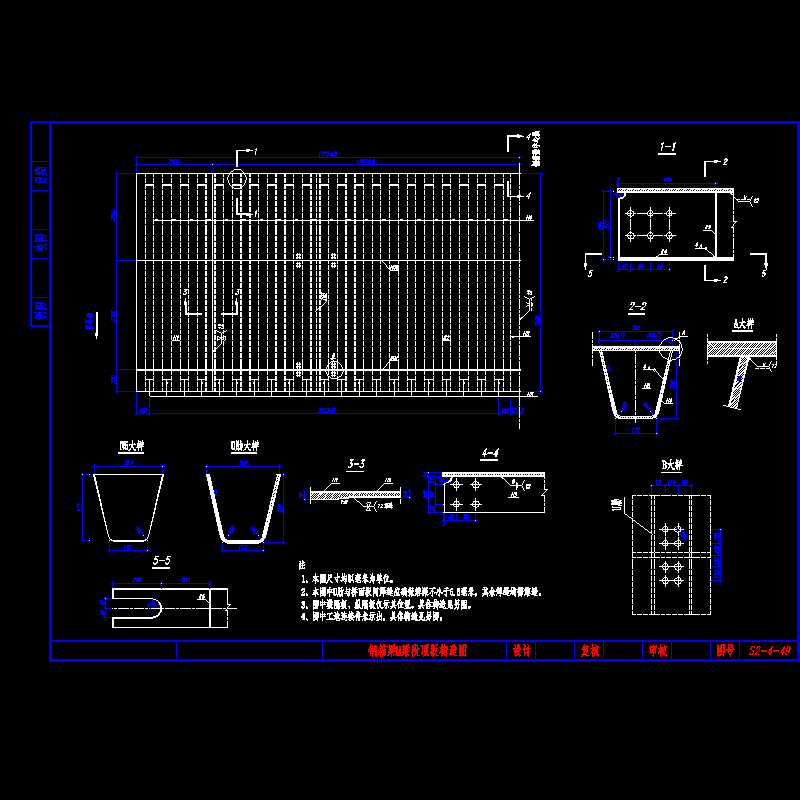

s2-4-49钢箱梁m梁段顶板构造图.dwg

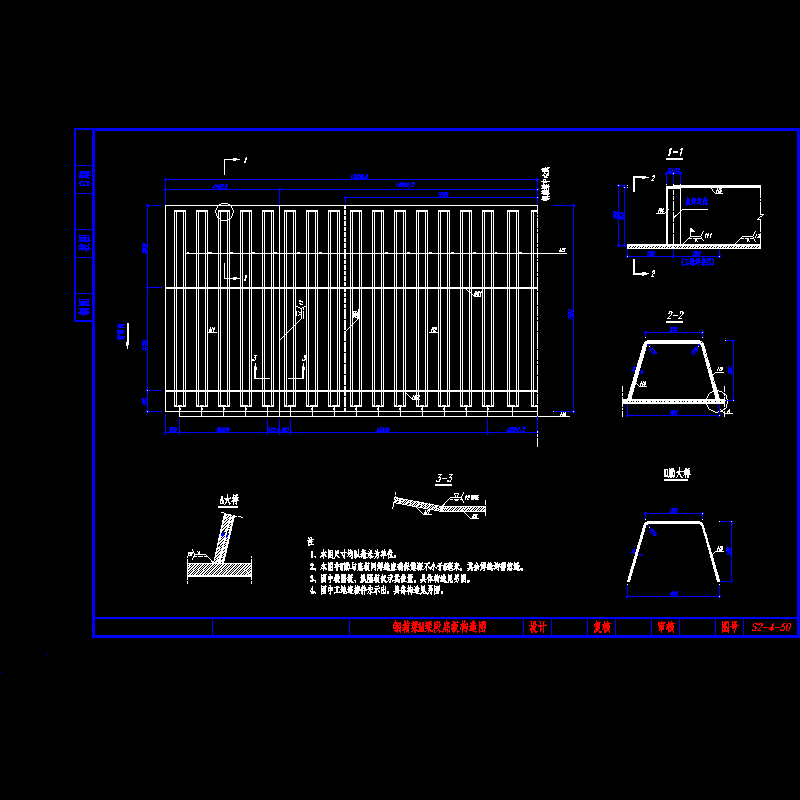

s2-4-50钢箱梁m梁段底板构造图.dwg

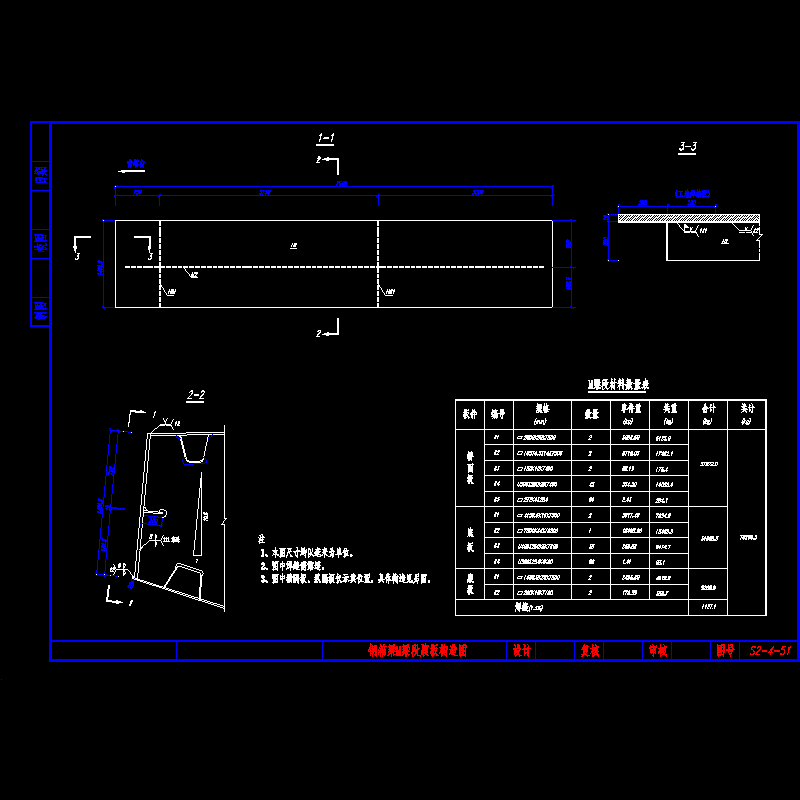

s2-4-51钢箱梁m梁段腹板构造图.dwg

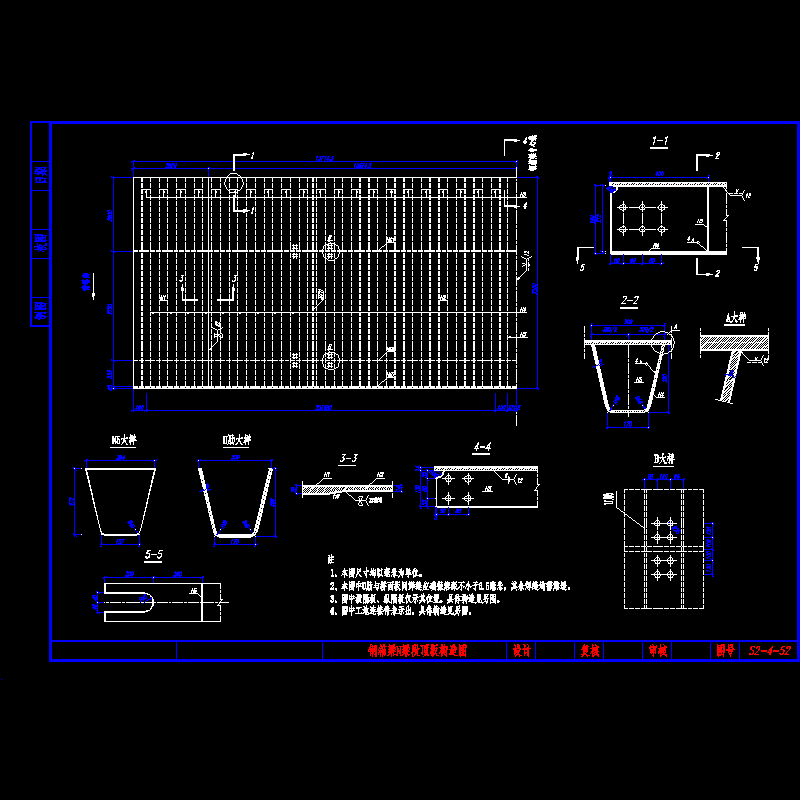

s2-4-52钢箱梁n梁段顶板构造图.dwg

s2-4-53钢箱梁n梁段底板构造图.dwg

s2-4-54钢箱梁n梁段腹板构造图.dwg

s2-4-55、56钢箱梁hg1横隔板构造图.dwg

s2-4-57钢箱梁hg2横隔板构造图.dwg

s2-4-58钢箱梁hg3横隔板构造图.dwg

s2-4-59钢箱梁hg4横隔板构造图.dwg

s2-4-63钢箱梁hg7横隔板构造图.dwg

s2-4-64钢箱梁a梁段纵隔板（zg1）构造图.dwg

s2-4-65钢箱梁b梁段纵隔板（zg2）构造图.dwg

s2-4-66钢箱梁c梁段纵隔板（zg3）构造图.dwg

s2-4-67、68钢箱梁d梁段纵隔板（zg4）板构造图.dwg

s2-4-69钢箱梁e梁段纵隔板（zg5）构造图.dwg

s2-4-70钢箱梁f梁段纵隔板（zg6）构造图.dwg

s2-4-71钢箱梁g梁段纵隔板（zg7）构造图.dwg

s2-4-72钢箱梁h梁段纵隔板（zg8）构造图.dwg

s2-4-73钢箱梁i梁段纵隔板（zg9）构造图.dwg

s2-4-74钢箱梁j梁段纵隔板（zg10）构造图.dwg

s2-4-75钢箱梁n梁段纵隔板（zg11）构造图.dwg

s2-4-76、77、78钢箱梁边跨压重构造图.dwg

s2-4-79钢箱梁临时吊点构造图（一）.dwg

s2-4-80钢箱梁临时吊点构造图（二）.dwg

s2-4-81钢箱梁临时吊点构造图（三）.dwg

s2-4-82钢箱梁a梁段临时支撑构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
