一份(50 180 618 180 50)米斜拉桥钢箱梁标准段结构节点CAD详图纸设计(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1 横向布置
钢箱梁的横断面由横向并列双箱组成,中间用横梁相连.横梁间距6米,横梁之间设一道横肋.
桥梁中心线处,横梁腹板高3米,横肋腹板高1米,桥面顶板做成与桥面横坡相一致的1.5%坡度,形成路拱.
钢箱梁顶板全宽为 30.2米,梁体沿横向分三段,中段宽9.6米,边箱宽 10.3米(其中包括风嘴宽 1.35米). 斜拉索锚箱设置在外腹板外侧,斜索中心距 28.4米.
2 纵向布置
钢箱梁全长902.4米(不包括结合段的钢梁长度),钢箱梁一般分为12米一个节段制造出厂,在现场用高强度螺栓拼接成桥.
钢梁竖曲线半径 43123.369米,由于桥梁成型设置的需要,部份箱梁的梁顶梁缝与梁底梁缝有个差值,该差值放在各梁段间拼接板的拼接钉群中,以简化制造.
主塔前后各27米范围内的钢梁设置了下平联,加强抗风能力。

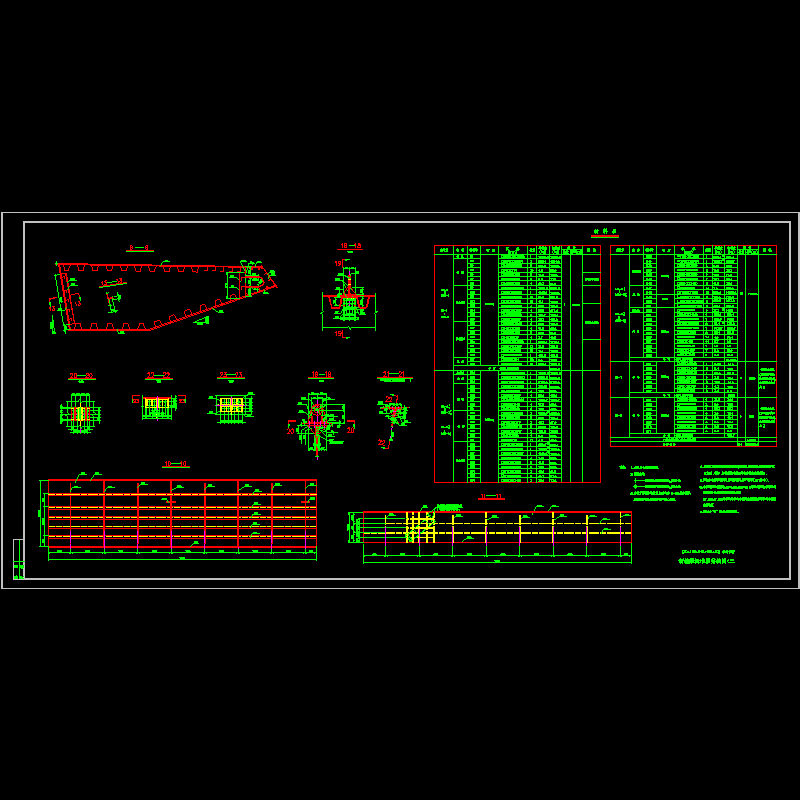

bzt1钢箱梁标准段结构图 一.dwg

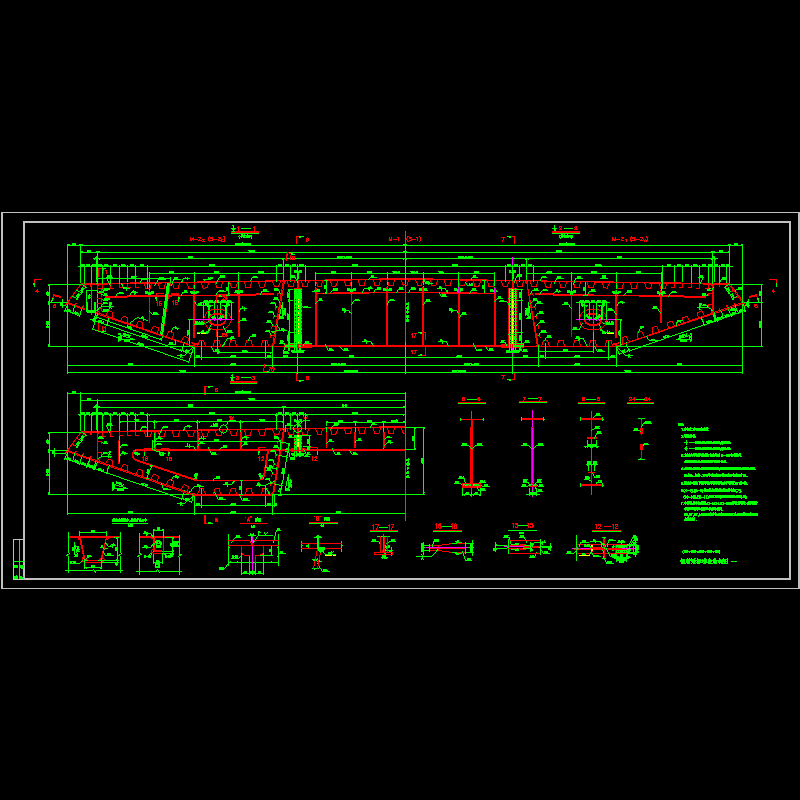

bzt2钢箱梁标准段结构图 二.dwg

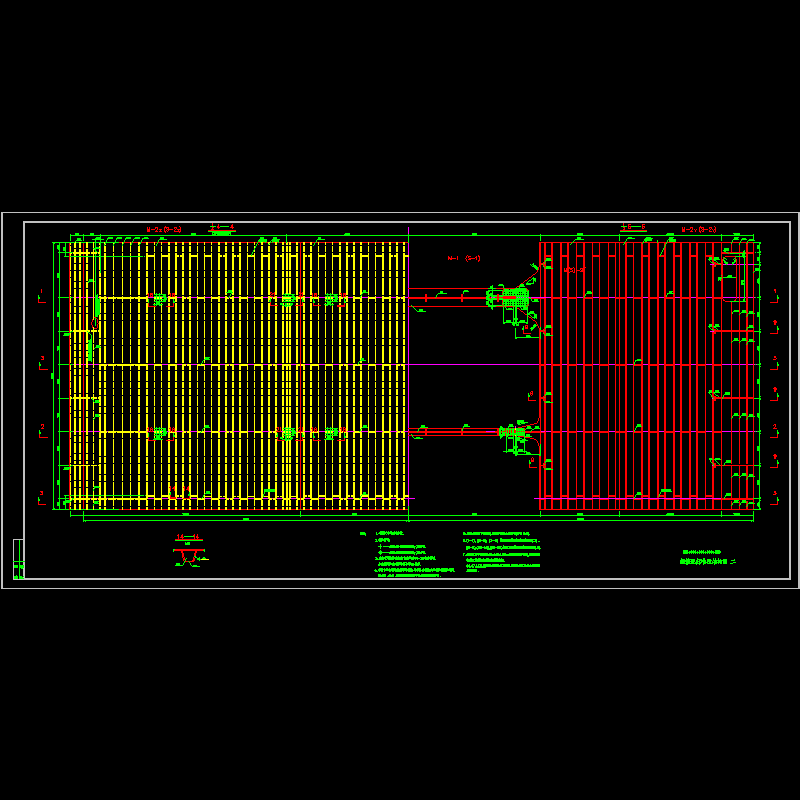

bzt3钢箱梁标准段结构图 三 .dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
