弧线形钢塔斜拉桥钢箱梁施工图纸设计cad布置构造图

  • 位置:江苏
  • 使用性:公路桥
  • 跨径大小和多跨总长:4744m
  • 承重构件受力情况:组合体系桥(斜拉桥、悬索桥)
  • 材料类型:钢桥

附件详情

公路等级:双向六车道高速公路 设计行车速度:100km/h
桥梁标准宽度:32.0m 桥面最大纵坡:<3%
桥面横坡:2% 设计洪水频率:1/300
车辆荷载:汽车—超20级 挂车—120
大桥长4744米,主桥为跨径648米的双塔双索面钢塔钢箱梁斜拉桥,桥塔采用钢结构。塔高215米,桥面以下塔柱和下横粱为钢筋混凝土结构,桥面以上部分为钢结构,桥梁跨径布置为63+257+648+ 257+63 =1288米。南岸接线长3.083公里,北岸接线长7.773公里。
全桥钢箱梁划分成89个梁段,梁段长度6~15m,梁段最大吊重为255t。梁段间工地接缝除顶板U形加劲肋和纵隔板弦杆采用高强螺栓连接外,其他部分均为焊接。

施工图 设计说明
桥型总体布置
工程材料数量汇总表
钢箱梁标准横断面
钢箱梁节段划分

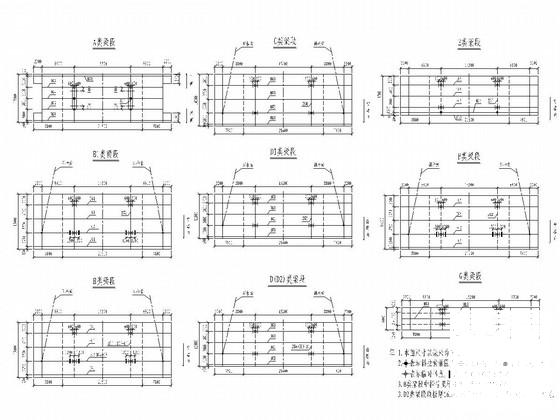

钢箱梁梁段构造总图
钢箱梁A梁段顶板、底板、腹板构造6
钢箱梁B1梁段顶板、底板、腹板构造3
钢箱梁B梁段顶板、底板、腹板构造3
钢箱梁C梁段顶板、底板、腹板构造3
钢箱梁D1梁段顶板、底板、腹板构造3
钢箱梁D2梁段顶板、底板、腹板构造3
钢箱梁D梁段顶板、底板、腹板构造3
钢箱梁E梁段顶板、底板、腹板构造3
钢箱梁F梁段顶板、底板、腹板构造3
钢箱梁G梁段顶板、底板、腹板构造3
钢箱梁HG1、HG2、HG2-1横隔板构造、加劲构造6
钢箱梁HG3~HG7横隔板构造10
钢箱梁HG3横隔板处临时支撑构造2
钢箱梁HL8横肋板构造
钢箱梁A梁段纵隔板(ZG1)构造2
钢箱梁B1梁段纵隔板(ZG2)构造
钢箱梁B梁段纵隔板(ZG3)构造
钢箱梁B梁段纵隔板(ZG3-1)构造
钢箱梁C梁段纵隔板(ZG4)构造2
钢箱梁D1梁段纵隔板(ZG5)构造2
钢箱梁D梁段纵隔板(ZG6)构造
钢箱梁D2梁段纵隔板(ZG6-1)构造
钢箱梁E梁段纵隔板(ZG7)构造(一)2
钢箱梁F梁段纵隔板(ZG8)构造(一)2
钢箱梁G梁段纵隔板(ZG9)构造
钢箱梁斜拉索锚箱构造11
钢箱梁边跨压重槽构造4
钢箱梁工地连接构造4
钢箱梁临时吊点构造5
钢箱梁工地临时匹配件构造2
钢箱梁检修道及风嘴构造5
钢箱梁泄水管、灯柱底座布置2
钢箱梁泄水管构造
钢箱梁灯柱底座构造
钢箱梁检修道栏杆底座构造
钢箱梁检修道排水槽构造
钢箱梁A、B1、B、C、D、D1、D2、E、F、G粱段底板出风孔布置
钢箱梁梁内除湿系统构件布置图2
钢箱梁抗风支座牛腿构造2
钢箱梁预拼装线形
钢箱梁测量柱布置与构造
斜拉索布置与构造2
斜拉索减振装置布置与构造
主梁支承及伸缩缝布置
主桥上部结构施工流程4
……
共计134张

钢箱梁梁段构造总图

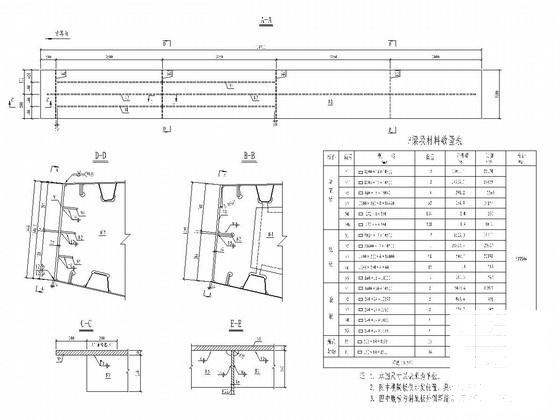

钢箱梁F梁段腹板构造

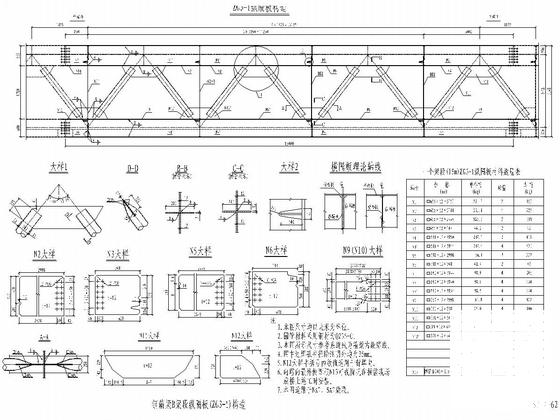

钢箱梁B梁段纵隔板(ZG3-1)构造

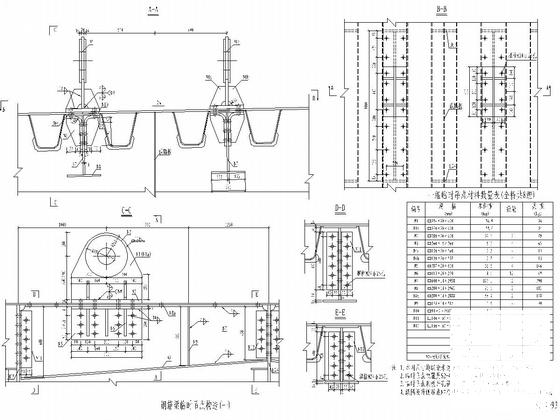

钢箱梁临时吊点构造(一)

钢箱梁检修道及风嘴构造(二)

钢箱梁灯柱底座构造

钢箱梁检修道排水槽构造

钢箱梁梁内除湿系统构件布置图(二)

钢箱梁抗风支座牛腿构造(一)

斜拉索布置与构造

钢箱梁HG2-1横隔板加劲构造

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢塔斜拉桥钢箱梁施工图 - 1
    钢塔斜拉桥钢箱梁施工图 - 1
  • 钢塔斜拉桥钢箱梁施工图 - 2
    钢塔斜拉桥钢箱梁施工图 - 2
  • 钢塔斜拉桥钢箱梁施工图 - 3
    钢塔斜拉桥钢箱梁施工图 - 3
  • 钢塔斜拉桥钢箱梁施工图 - 4
    钢塔斜拉桥钢箱梁施工图 - 4
  • 钢塔斜拉桥钢箱梁施工图 - 5
    钢塔斜拉桥钢箱梁施工图 - 5
  • 钢塔斜拉桥钢箱梁施工图 - 6
    钢塔斜拉桥钢箱梁施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
