一份钢箱梁斜拉桥悬挂式检查车竣工CAD图纸(梁底)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

【技术标准】 　　 1.设计荷载：均布活载0.7kN/m，集中活载5.0kN，均布恒载3.0kN/m； 　　 2.电动机：型号：ZDY1 21-4；数量：8；总功率：0.8x8=6.4KW；总扭矩：5.54x8=44.32N.m；转速：1380 r/min；总静制动力矩：8.38x8=66.72 N.m 　　 3.减速比：减速箱减速比：（90/30）x（112/18）=18.667；轮缘减速比：49/10=4.9；总速比：18.67x4.9=91.467 　　 4.检查车工作速度：7.3 m/min 　　 5.最大轴距：3400mm；轮距：14000mm；整车全长：32511mm 　　 6.检查车 架宽：1900mm，高：1810mm； 　　 7.检查车架至箱梁底部距离：1020mm 　　 8.检查车台数：6 　　 共51张CAD图纸

第 1 张图

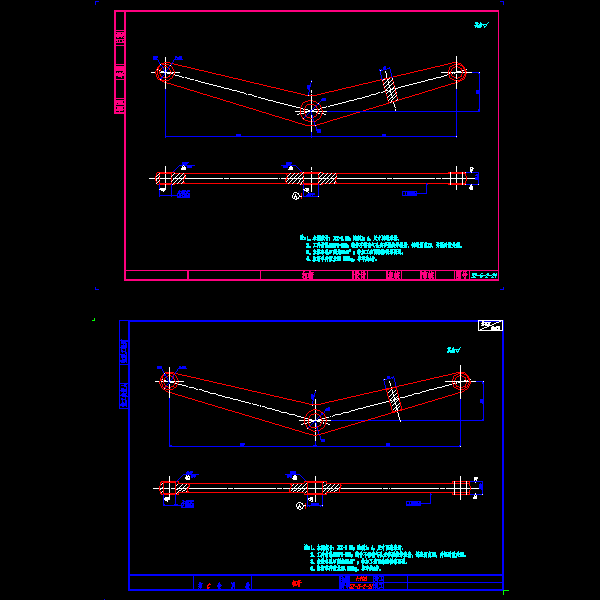

第 2 张图

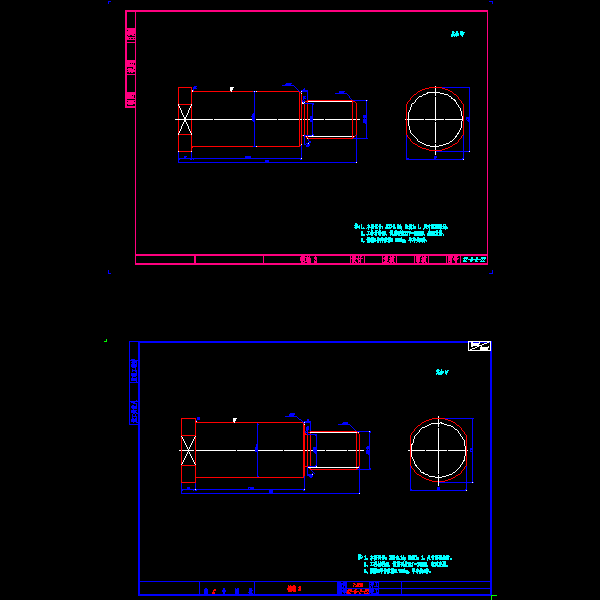

第 3 张图

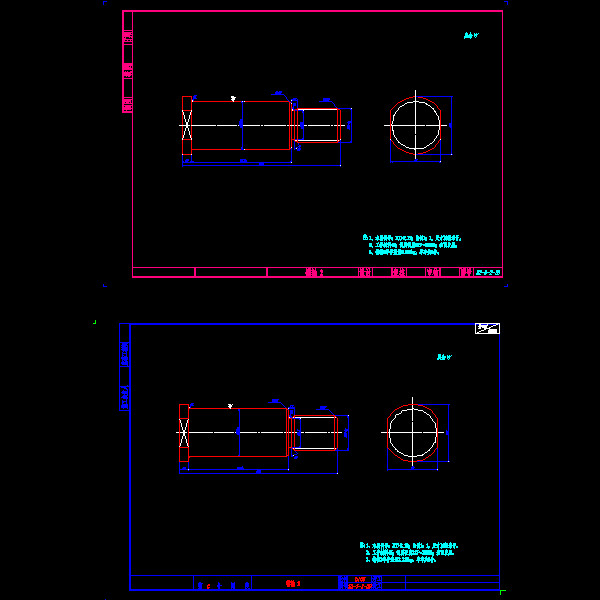

第 4 张图

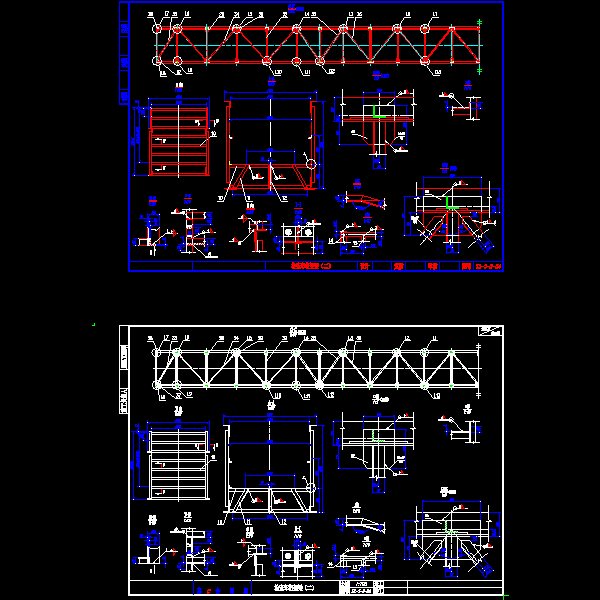

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
