38.3X20.3mX19.7m双壁钢围堰CAD图纸25张（知名大院）.dwg

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

概况：墩位处水深较大。钢围堰采用双壁自浮式结构，双壁间距1.5米，围堰外尺寸为38.3×20.3m，围堰高19.7m，竖向考虑分为5节，从下至上依次为4.3＋3.75 3.65 3.8 4.2＝19.7m，采用整节整体加工，控制起重量在120t左右。围堰在承台顶高程以下2.031m（高程为-6.2m）以下段的夹壁内填充素砼（C20）。在围堰高程为-6.2～-13.15m段的钢围堰夹壁内填充素砼（C20），在-13.15m高程以下段夹壁内填砂，在局部隔仓（1.5m宽隔仓）填砼至第四层支撑以上，其高程为-2.7m。围堰内设置5层内部支撑梁系。围堰在施工承台过程中围堰外河水水位与围堰夹壁内的水位差控制在5.0m以内，夹壁内的水深控制在5.5m以内。本钢围堰竖向分为5节，节高从下到上为4.3米、3.75米、3.65米、3.8米、4.2米，现场采用整节整体拼接。 　　 　　…… 　　设计条件:主墩承台设计底标高为-10.169m;主墩承台设计顶标高为-4.169m;围堰抽水施工水位：3.00m;围堰设计底标高-15.7m;围堰设计顶标高4.00m ;围堰在使用期挡水最高水位：3.00m;封底砼（水下20号砼）厚3.5m;水流流速1.89m/s。 　　…… 　　主要材料：钢围堰下沉用的牵引拉力耳板设计采用Q345B钢板；型钢均为Q235B钢。 　　…… 　　共计25张，设计于2010年

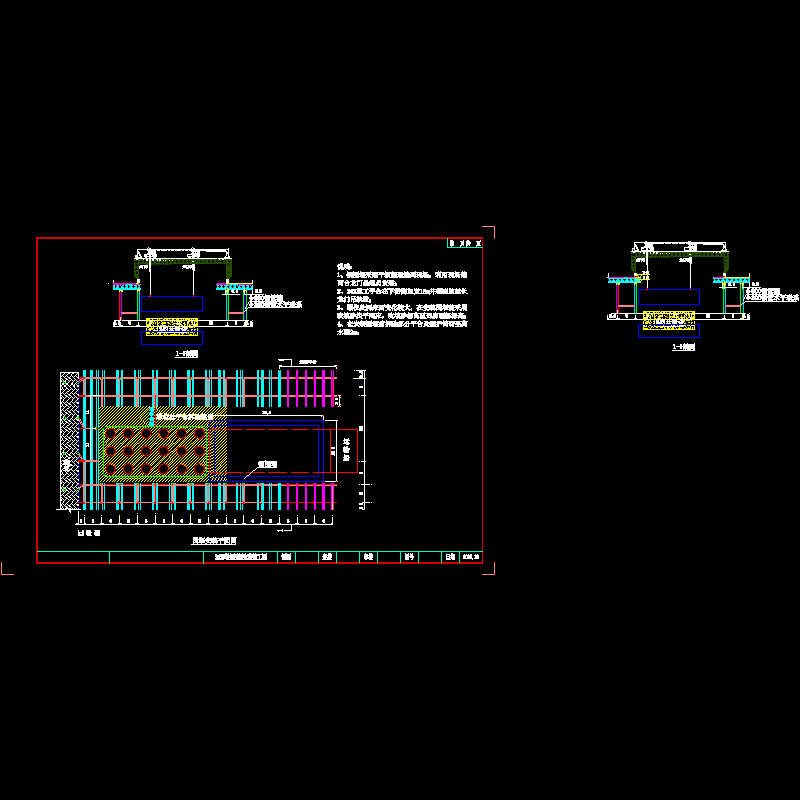

图1-243#墩钢围堰施工平面布置.dwg

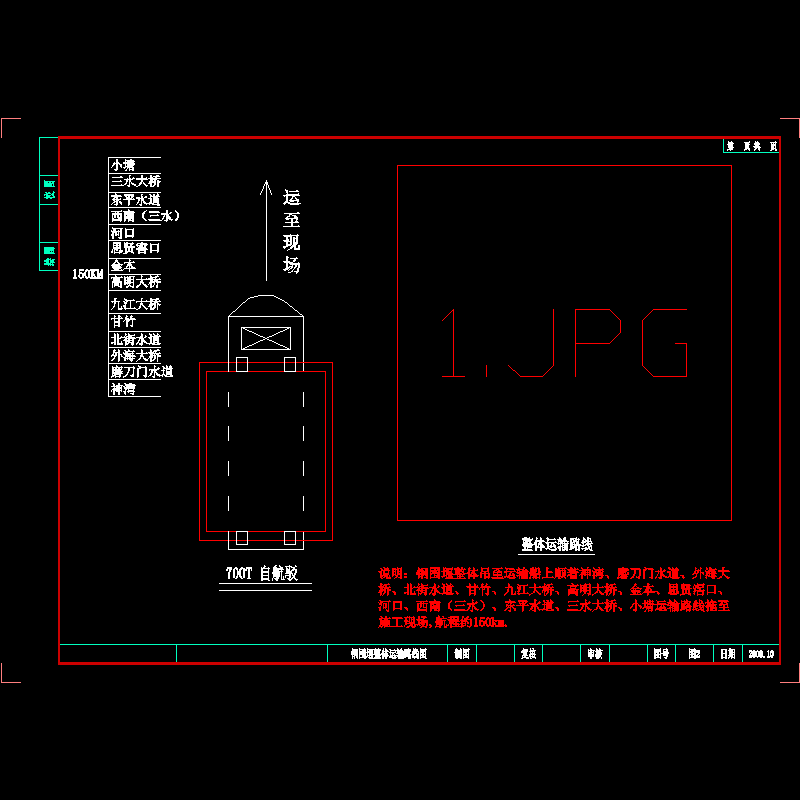

图2-钢围堰整体运输示意图.dwg

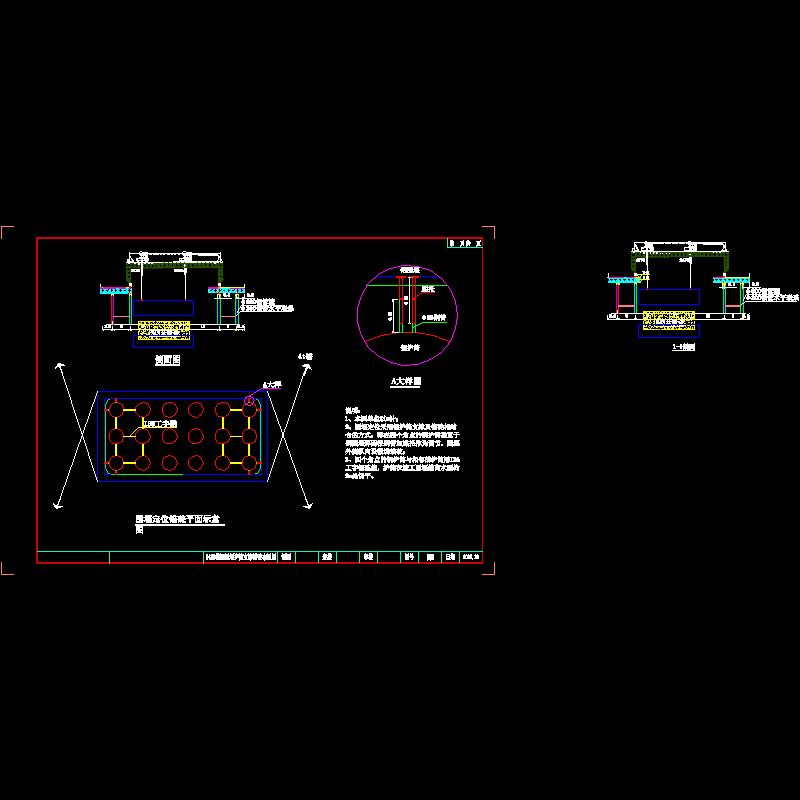

图3-钢护筒支撑锚碇系统.dwg

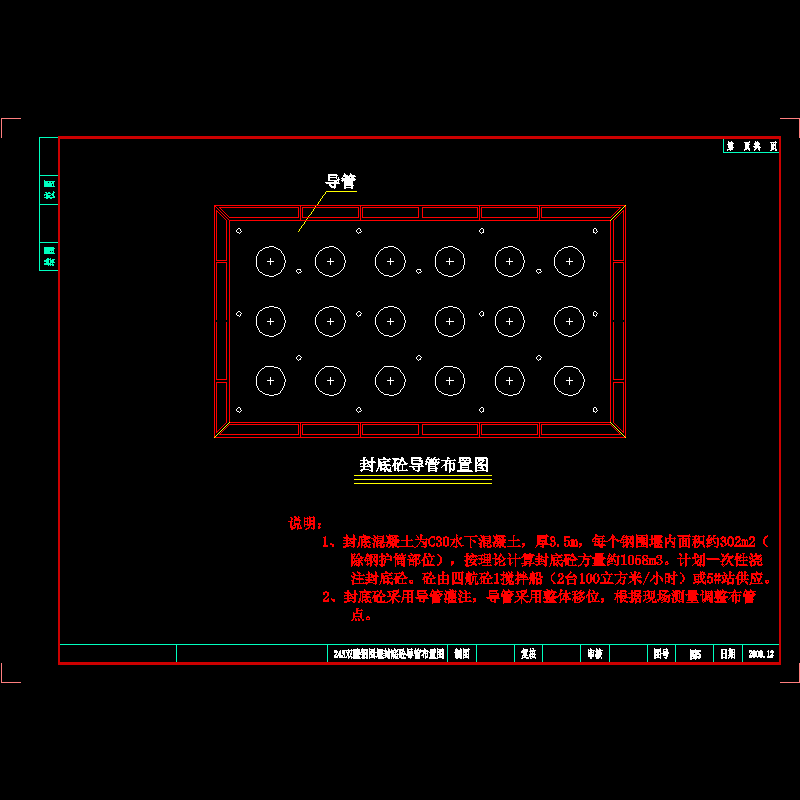

图5-封底隔舱及导管布置图.dwg

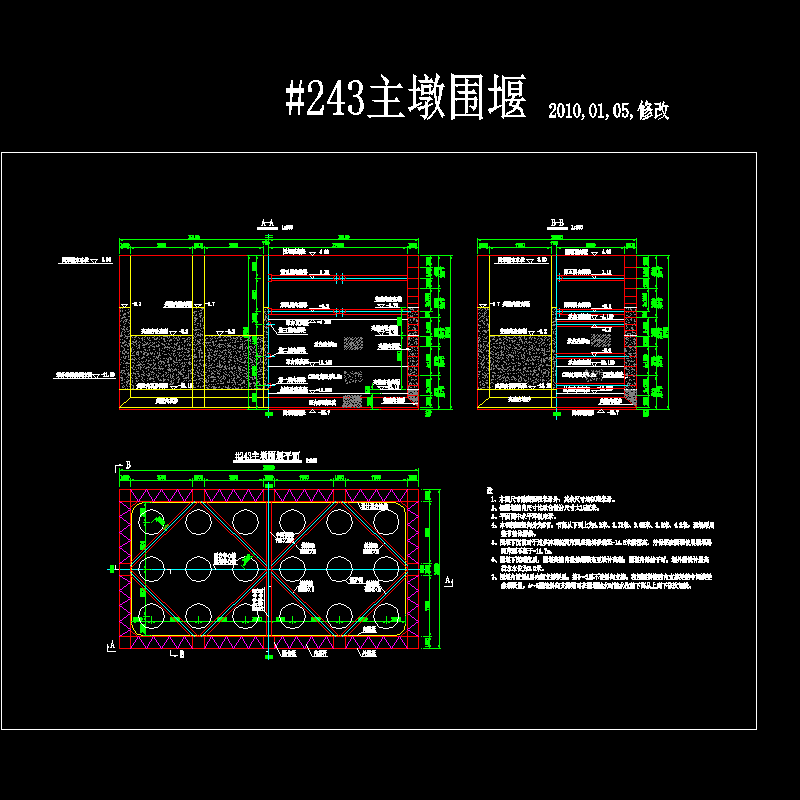

总体布置图（243）.dwg

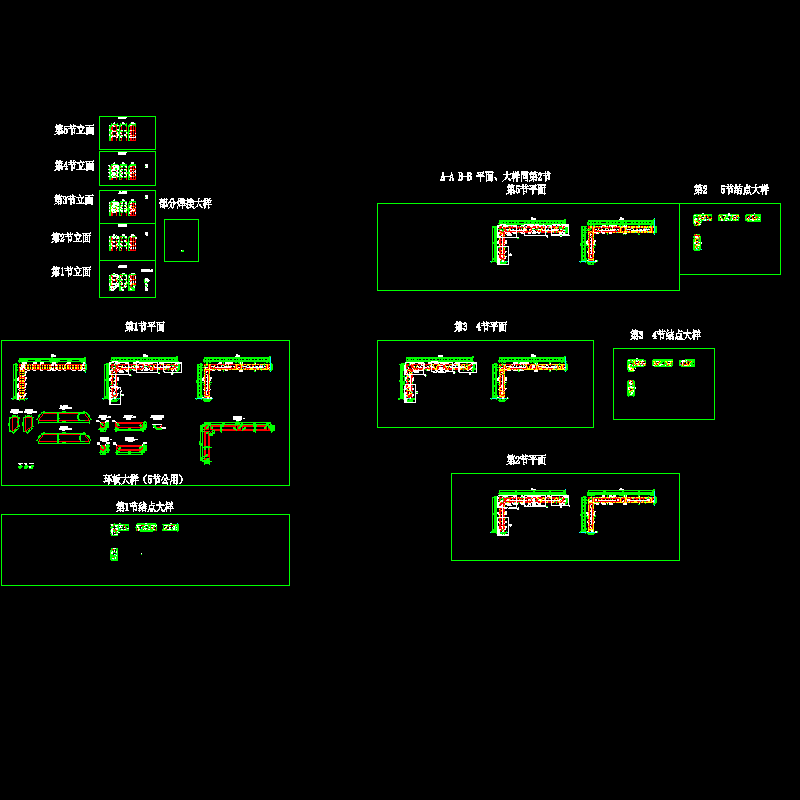

钢围堰设计图（243）.dwg
