隧道拱部缺陷整治处理方案设计图纸（知名大院）.

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：福建
• 设计年代：近代
• 隧道所在的位置：山岭隧道
• 隧道的用途分类：交通隧道

附件详情

• 设计说明
• 隧道拱部空洞修补A方案设计图
• 隧道拱部空洞修补B方案设计图
• 新旧混凝土防排水设计图
• 隧道二衬背后空腔注浆回填设计图
• 隧道二衬裂缝注浆设计图

附件详情

设计依据：高速铁路隧道工程施工技术指南TB10753-近代；铁路混凝土结构耐久性设计规范TB10005-近代。
处理缺陷范围：拱部空洞及拱部环向裂缝的处理。
……
共计6张，

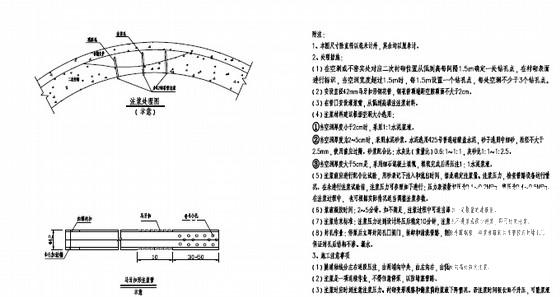

隧道二衬背后空腔注浆回填设计图

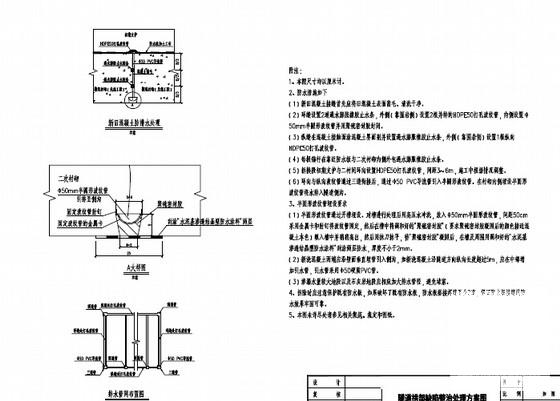

新旧混凝土防排水设计图

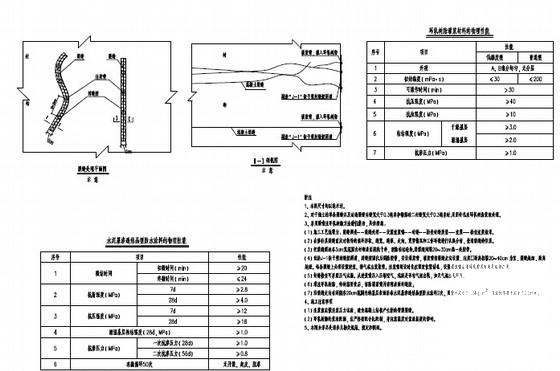

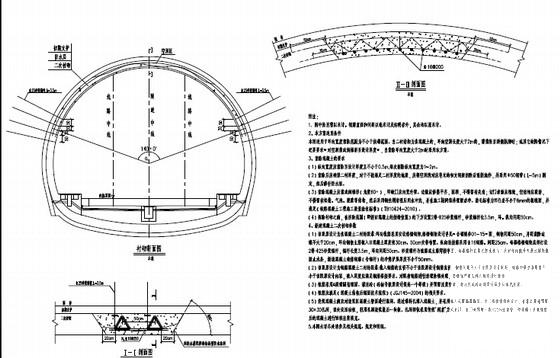

空洞修补方案

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
