围堰制作厂平面布置CAD图纸(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 主要工程数量表
• 喷砂房
• 4PT门吊轨道
• 移动防腐车间
• 围墙
• 钢原材堆放场地
• 导航灯塔
• 600T码头
• 围堰存放区
• 围堰组拼厂区
• 物资仓库
• 办公室 厕所
• 厂房
• 围墙
• 绿化区域
• 办公楼
• 篮球场
• 围堰板单元加工厂区
• 围堰板单元组拼厂区
• 围堰板件加工厂房
• 海堤线
• 堤上道路

附件详情

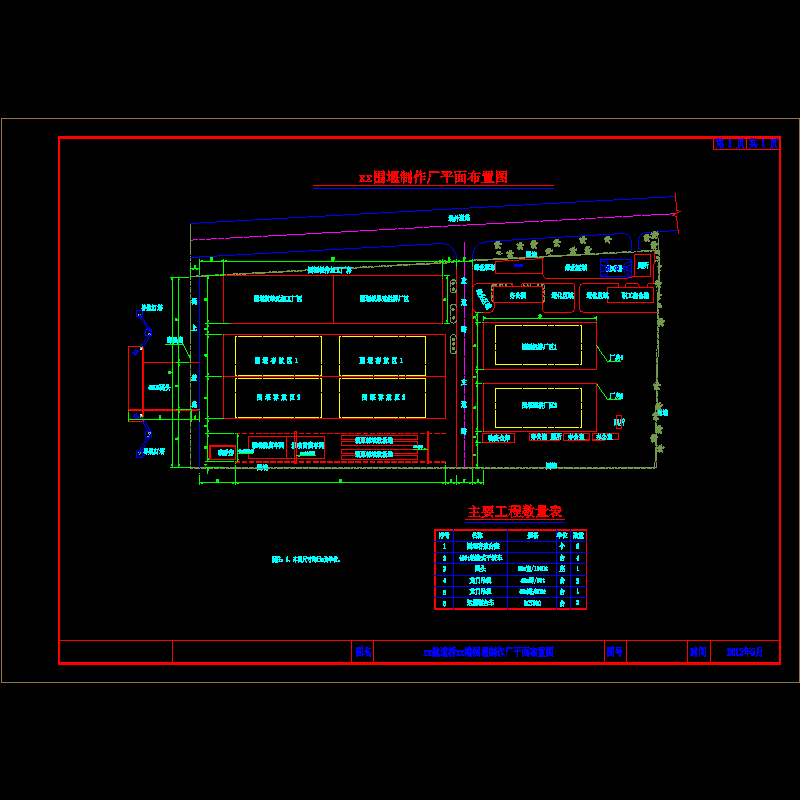

图纸为跨海大桥围堰制作厂 平面布置图 ，内含主要工程数量表、喷砂房、、4PT门吊轨道、移动防腐车间、围墙、钢原材堆放场地、导航灯塔、600T码头、围堰存放区、围堰组拼厂区、物资仓库、办公室、厕所、厂房、围墙、绿化区域、办公楼、篮球场、围堰板单元加工厂区、围堰板单元组拼厂区、围堰板件加工厂房、海堤线、堤上道路等 场地布置 。
……共计1张，设计于2012年

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-25 08:10:05上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
