车道数：四车道
-
设计时速：40km/h
-
干线：是
-
位置：河南
-
设计年代：近代
附件详情
-
交叉口竖向设计
-
土方计算表
-
土方横断面图9
-
纵断面图5
-

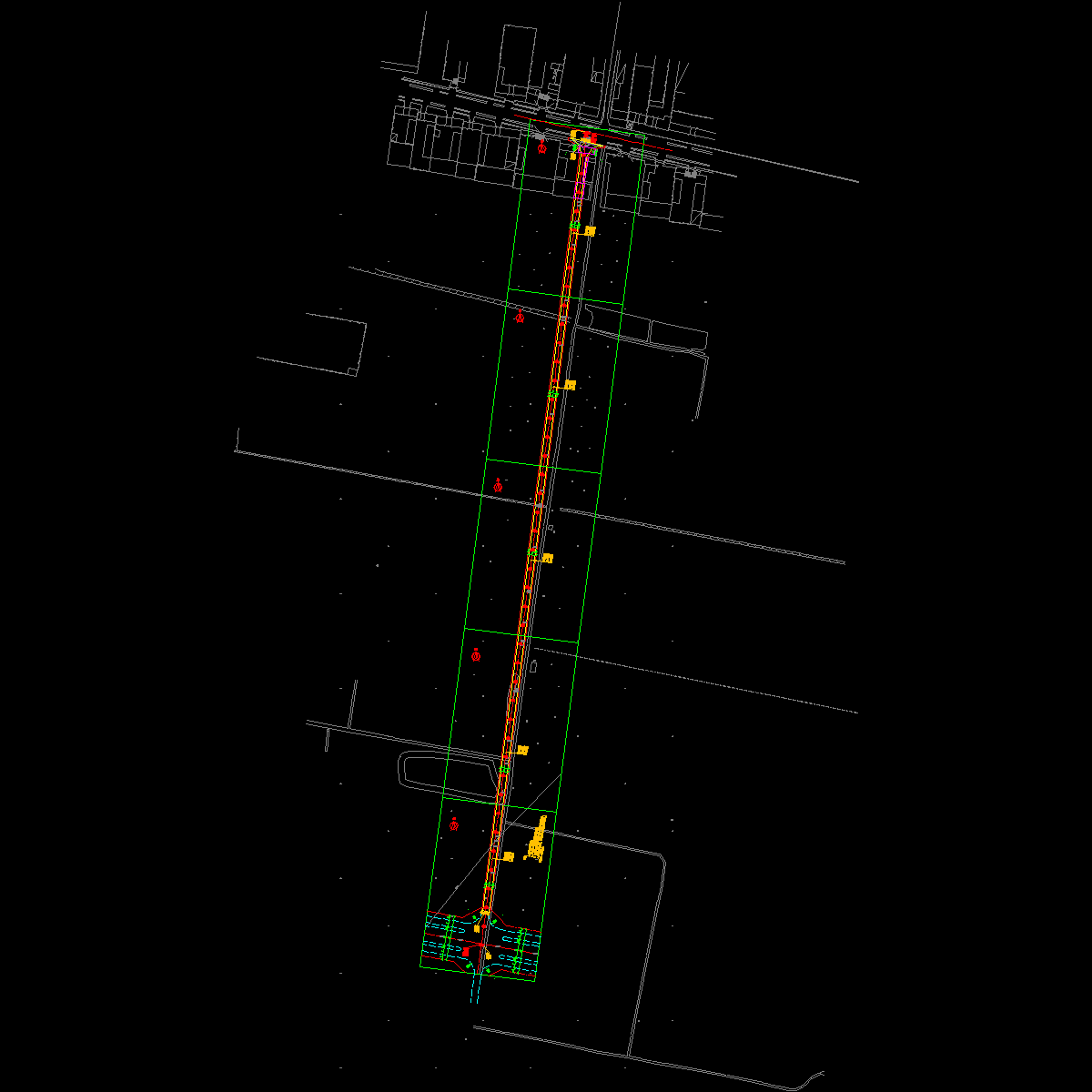

临时路道路平面图
-

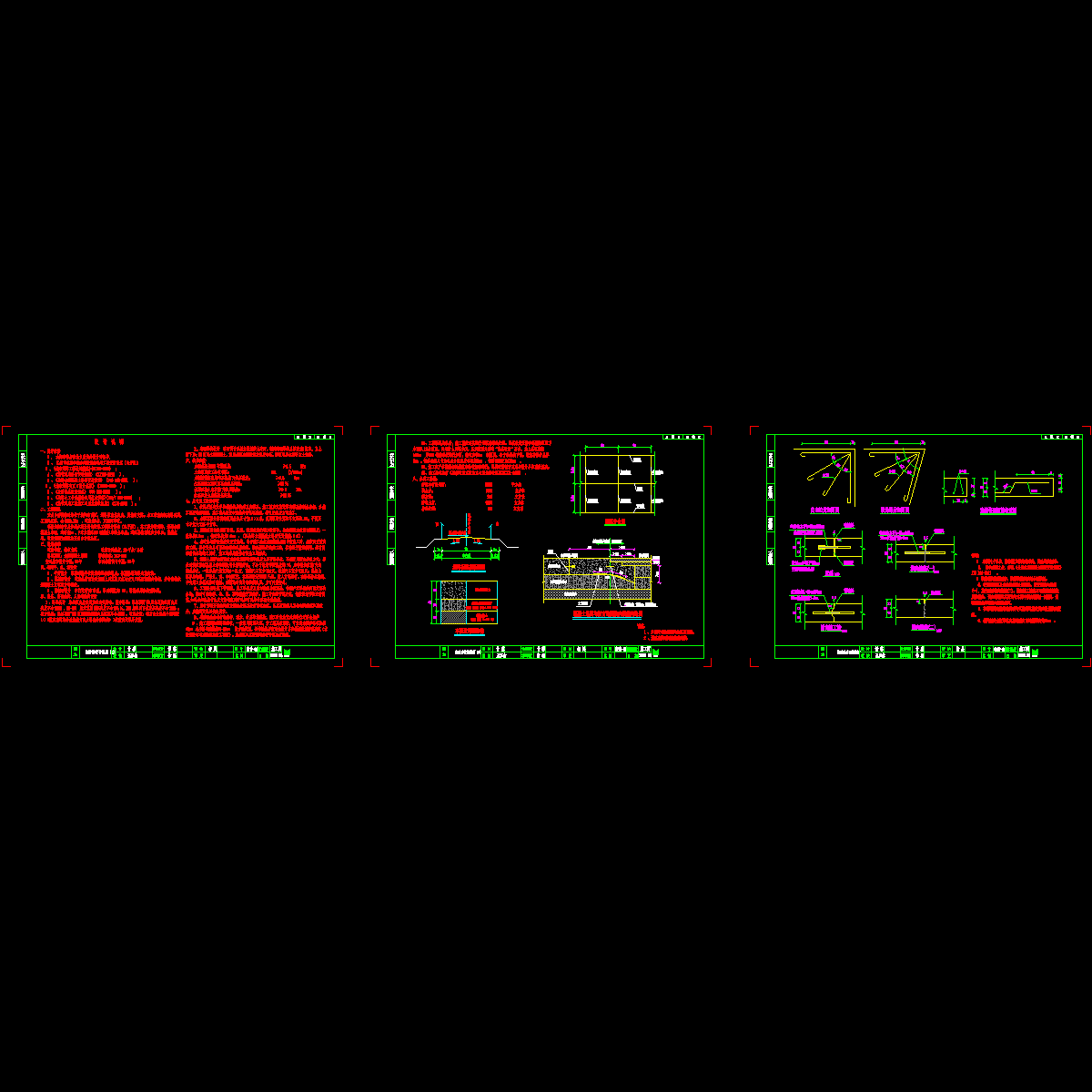

临时路设计说明2
-
临时路路面结构图
-

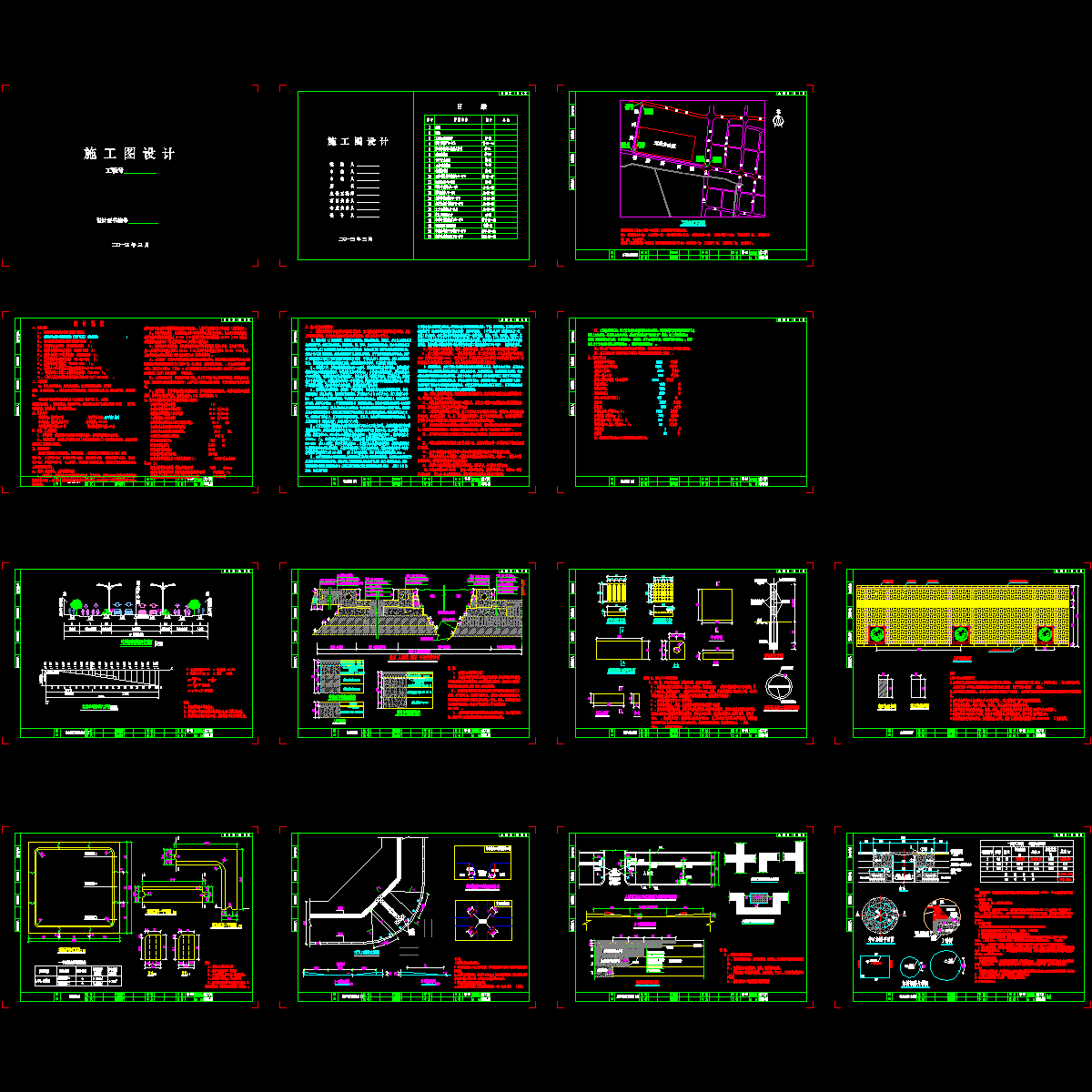

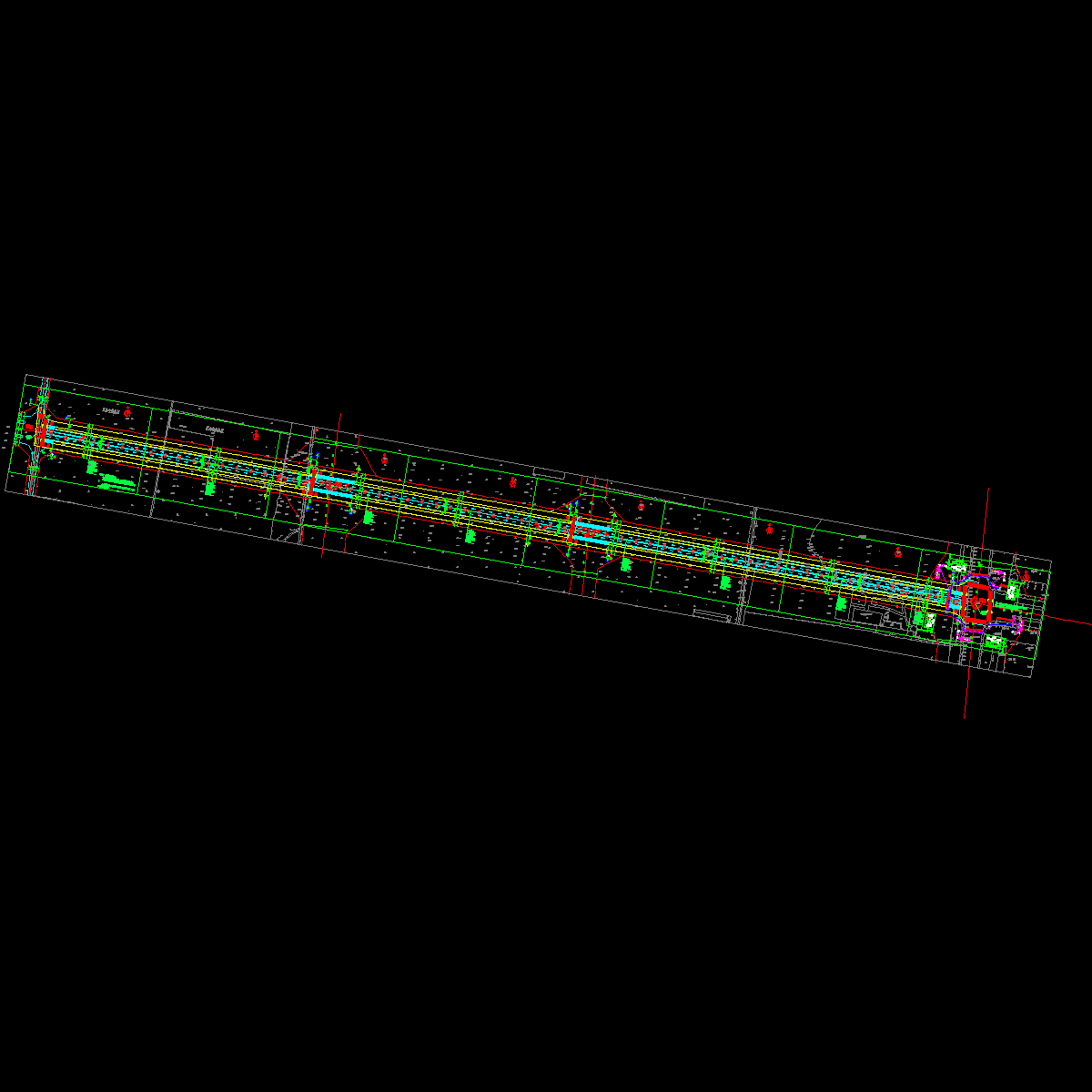

道路平面图8张
-
工程位置示意图
-
道路设计说明3
-
标准横断面及路拱大样图
-
路面结构图
-
侧平石大样图
-
人行道铺装图
-
树池构造图
-
无障碍设计
结构图2
-
检查井井口加固图
-
给水成图纵断面图
-
给水工程位置示意图
-
给水管线横断面图
-
给水节点图
-
给水工程材料表
-
灌溉平面图8
-
灌溉工程位置示意图
-
灌溉工程量表
-
灌溉管道系统图
-
灌溉管线横断面图
-

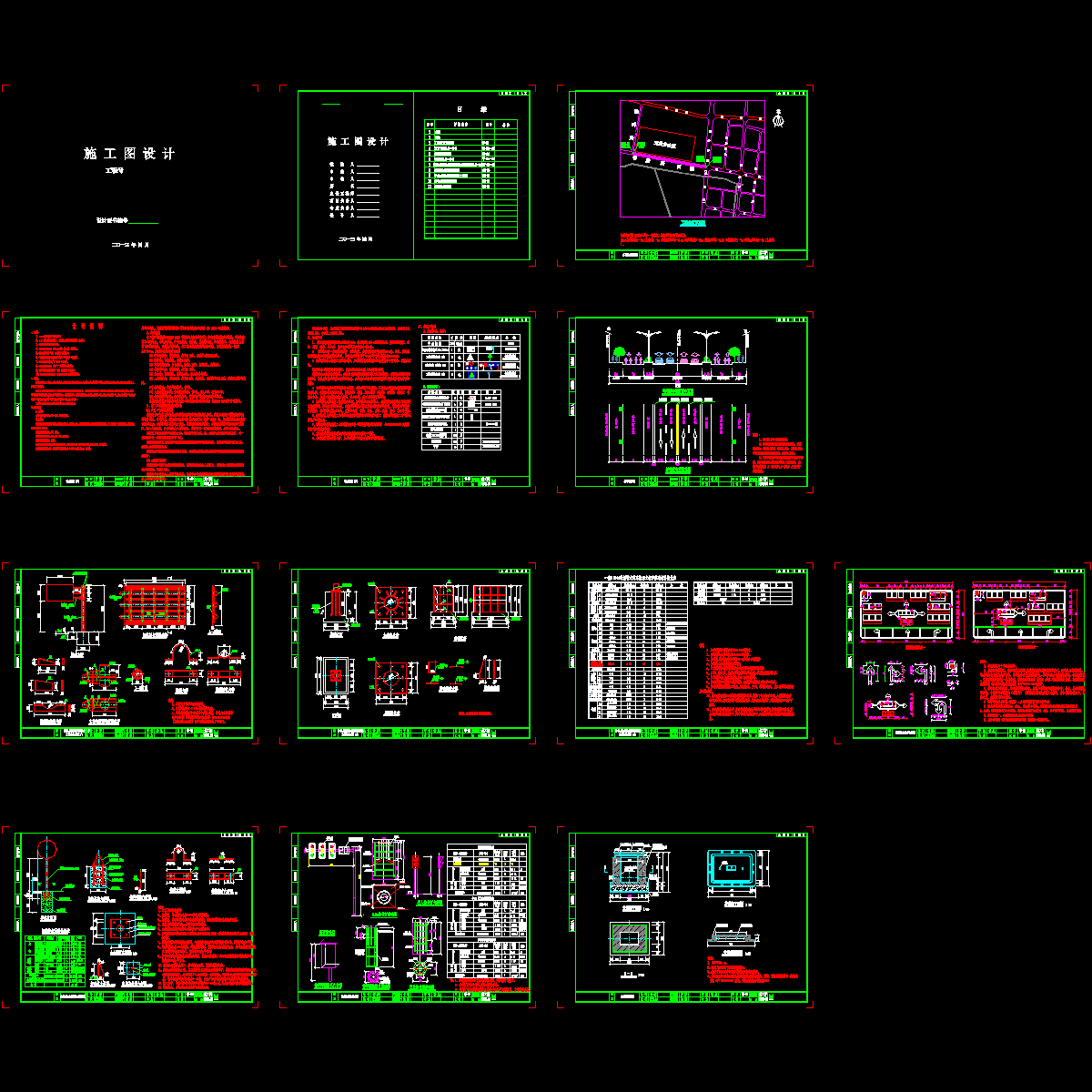

交通设计说明3
-
交通工程位置示意图
-
交通标准横断面
-
5×2.6米悬臂式道路指示牌立杆和基础图3
-
指路标志版面布置图
-
单柱式标志杆和基础大样图
-
信号灯杆和基础图
-
电缆井构造图
-
交通平面图
-
污水成图纵断面图
-
污水设计说明2
-
污水管线横断面图
-
污水工程位置示意图
-
雨水成图
-
路灯基础图2
-
路灯手井图
-
灯型图 材料表
-
照明标准横断面图
-
箱变系统图
-
照明平面
附件详情
设计依据：《城镇道路路面设计规范》CJJ169-近代；、《公路水泥混凝土路面设计规范》JTG D40-近代；《
城市道路
工程设计规范》(CJJ37-近代)
道路呈东西走向，属城市主干路。全长1315.63m，规划红线为47m，三幅路型式，双向四车道。道路沿线场地多为农田，路面类型：沥青混凝土路面；标准轴载：BZZ-100；道路设计速度：50km／小时。人行道横坡度为2%，车行道路面横坡度1.5%。全线新建机动车道路面结构总厚度为60厘米，4厘米厚细粒式沥青混凝土（AC－13C＋5厘米厚中粒式沥青混凝土（AC－16C）＋16厘米厚水泥粉煤灰稳定碎石＋30厘米厚水泥石灰土（分两层铺装）。人行道结构设计为6厘米厚透水砖，2厘米厚水泥砂浆、18厘米厚水泥粉煤灰稳定碎石。人行道施工前要求先铺试验段，甲方同意后方可大面积铺。
给水设计DN400给水管。污水设计d600污水管自西向东收集沿线污水排入过境路规划污水管内。雨水设计2-d1350-2-d1500雨水管自西向东收集沿线雨水排入过境路规划排水渠内，再向南入;井盖及盖座：采用防盗球墨铸铁材料D700井盖、座，井盖承载能力为D400。
设计雨水系统暂无出路，将桩号0 340处与现状河沟连通及1 902处与过境路东侧现状河沟连通，并对现状河沟进行疏挖，以解决雨水临时出路问题；建议尽快修建下游雨水系统，已彻底解决雨水出路问题。
该项目设计范围为3.5m边花坛的绿化灌溉，灌溉方式按人工浇洒设计,在绿化带内设置快速取水阀。绿化带内敷设dn63灌溉管,管位位于边花坛边线内1m，花坛内管道平均埋深0.8m，布置于车行道下的灌溉管道，其管顶覆土不小于1.5米，开槽施工。灌溉水源近期为给水管，远期中水管网形成时灌溉管与给水系统断开，与中水管网连通。
……
交通设计内容包含交通标志、标线、信号灯、预埋管道等内容。
……
共计63张，设计于近代年
人行道铺装图
指路标志版面布置图
箱变系统图
灯型图
路灯手井图
悬臂式道路指示牌基础
