24m宽市政道路工程施工CAD大样图52张

[复制链接]

0

主题

0

帖子

873

积分

超级版主

Rank: 8Rank: 8

积分
873
发表于 2021-3-7 16:48:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 车道数:四车道
  • 设计时速:40km/h
  • 干线:否
  • 位置:上海
  • 设计年代:近代

附件详情

  • 道路施工图设计总说明
  • 道路平面设计图
  • 道路纵断面设计图
  • 道路标准横断面设计图
  • 土方横断面设计图
  • 路面结构设计图
  • 一般路基处理设计图
  • 填浜路基设计图
  • 高路堤填筑设计图
  • 道路护坡设计图
  • 人行道及无障碍设施设计图
  • 预制砼侧平石结构设计图
  • 挡土墙设计说明
  • 挡土墙 平面布置图
  • 挡土墙立面设计图
  • 挡土墙设计图(H=2.5m)
  • 挡土墙设计图(H=3.0m)
  • 挡土墙设计图(H=3.5m)
  • 人行护栏结构图
  • 交通标志标线设计说明
  • 交通标志标线平面设计图
  • 版面大样图
  • Z 90标志杆结构设计图
  • 159悬臂式标志杆结构设计图
  • 逐桩坐标表
  • 直线、曲线及转角一览表
  • 排水施工图说明
  • 排水管道设计图

附件详情

设计依据:《城市道路交通设施设计规范》 (GB50688-近代);《城市道路工程设计规范》 (CJJ37-近代);《 城市道路 平面交叉口规划与设计规程》 (DGJ08-96-近代)
新建路线全长603.875m。工程设计内容包括道路工程、排水工程工程。道路工程:道路按24m规划红线宽度辟筑,全长603.875m。排水工程:配合道路建设,道路沿线埋设雨、污水管道。其它附属工程:沿线设置相应的交通标志标线等附属设施。本次工程采用悬臂式钢筋混凝土挡土墙结构,H2.5m,3.0m,3.5m。本次工程主要设置指路标志、禁令标志、指示标志等交通安全设施。
……
工程技术标准:
道路等级:城市支路;规划红线宽度:24m;设计速度:30km/h;路面设计荷载:BZZ-100型标准轴载;纵坡最小坡长:85m;竖曲线长度极限值:25m、一般值:60m、凸形竖曲线极限最小半径:250m、一般最小半径: 400m、凹形竖曲线极限最小半径:250m、一般最小半径: 400m;道路路面结构设计年限:10年。
……
共计52张,设计于近代年


人行道及无障碍设施设计图

高3.5m挡土墙设计图

排水管道设计图

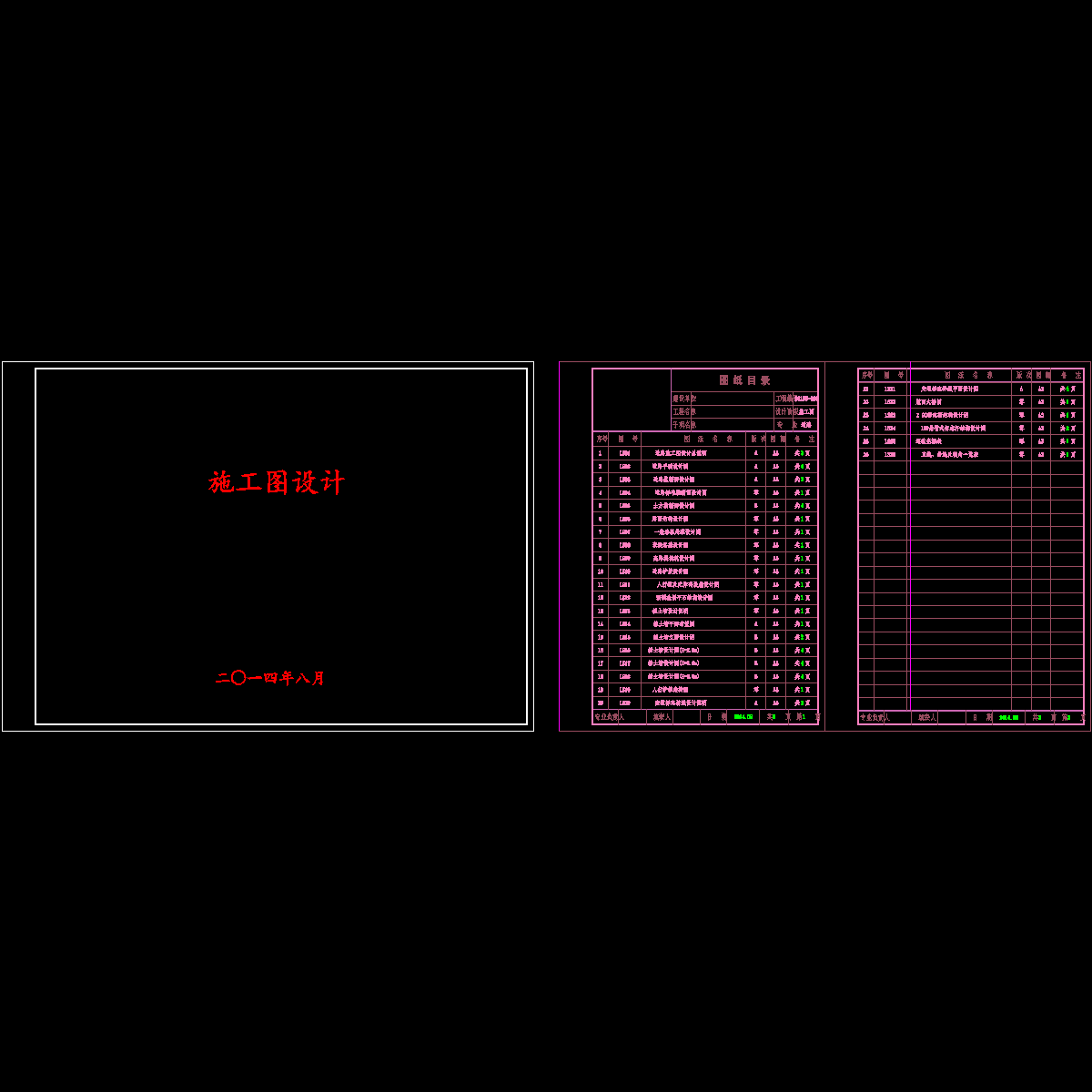

ls00-封面目录1408.dwg
ls00-封面目录1408.dwg
ls02-道路平面设计图.dwg
ls02-道路平面设计图.dwg

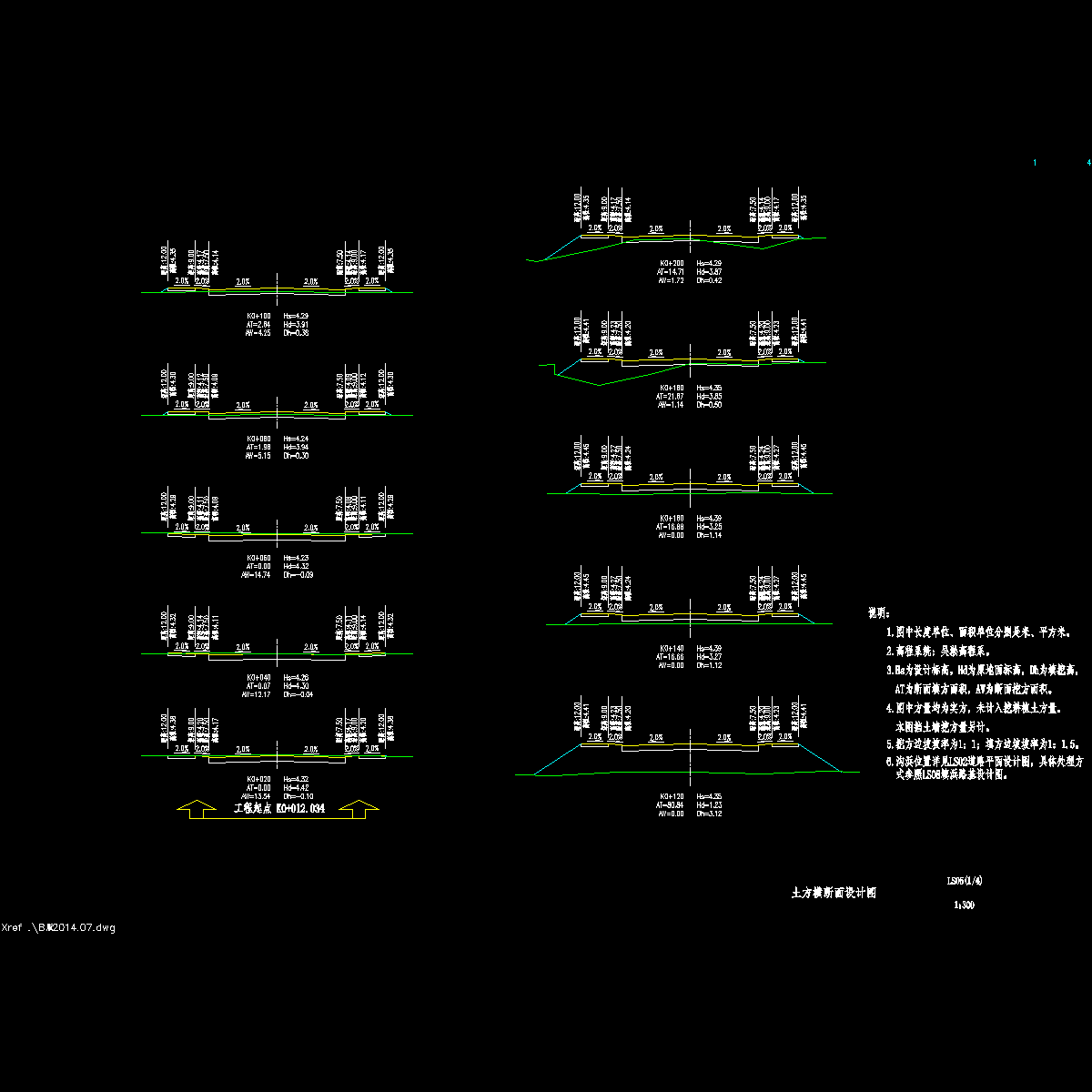

ls05_土方横断面设计图0725.dwg
ls05_土方横断面设计图0725.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew2c0c0seswssd1d.rar

12.06 MB

下载  售价: 100 积分    赚积分
