市政道路边坡支护及人行道恢复工程施工大样图cad

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为： 市政道路边坡挡墙支护及人行道恢复工程施工图cad ，格式为dwg word，包含：审查意见回复 设计说明 施工图 送审表 计算书，节点清晰，同类工程可下载参考。

一、项目概要：

1. 边坡总长度约74.8m，为挖方土质边坡，岩性为素填土及含碎块石粉质粘土，直立开挖高度3.3～17.6m，拟对该段边坡采用桩板挡墙进行支挡处理。
2. 该资料边坡高度较大，坡顶为市政道路，破坏后果很严重，安全等级按一级考虑。
3. 边坡支挡结构均为永久性支护设计， 支挡结构设计使用有效年限为50年。
4. 各桩之间采用挡土板相连。
5. 支挡桩之间设置挡土板，厚度300mm，双层双向配筋，横向钢筋12@150，纵向钢筋12@200。边坡坡横向间隔一定距离设置伸缩缝，伸缩缝设于两桩挡土桩正中，缝宽50mm，沥青麻丝嵌缝，其挡土板为悬挑板，厚度0.35m，钢筋双层双向配筋，横向钢筋16@150，纵向钢筋12@200。桩主筋保护层厚度有护壁段为50mm，无护壁段为70mm，顶梁主筋保护层厚度30mm，挡土板主筋保护层20mm。

二、编制依据：

1. 《建筑边坡工程技术规范》GB50330-近代
2. 《混凝土结构设计规范》GB50010-近代(修订版)
3. 《建筑抗震设计规范》GB50011-近代(版)
4. 《室外排水设计规范》GB50014-近代(版)
5. 《 地质灾害 防治工程设计标准》DBJ50/T-029-2019
6. 《建筑边坡工程施工质量验收标准》GB／T 51351-2019

三、相关图片：







以下是该附件的部分文件列表：

文件名称	文件大小
1平面图.dwg	1.69 MB
2剖面、说明及大样.dwg	4.87 MB
20200117 万州经开区五桥纵二路一期（冠音泰项目段）挡墙工程意见.doc	0.06 MB
20200119 万州经开区五桥纵二路一期（冠音泰项目段）挡墙工程复审意见.doc	0.06 MB
边坡回复.doc	0.04 MB
边坡回复2.doc	0.04 MB
岩土信息表.xlsx	0.01 MB

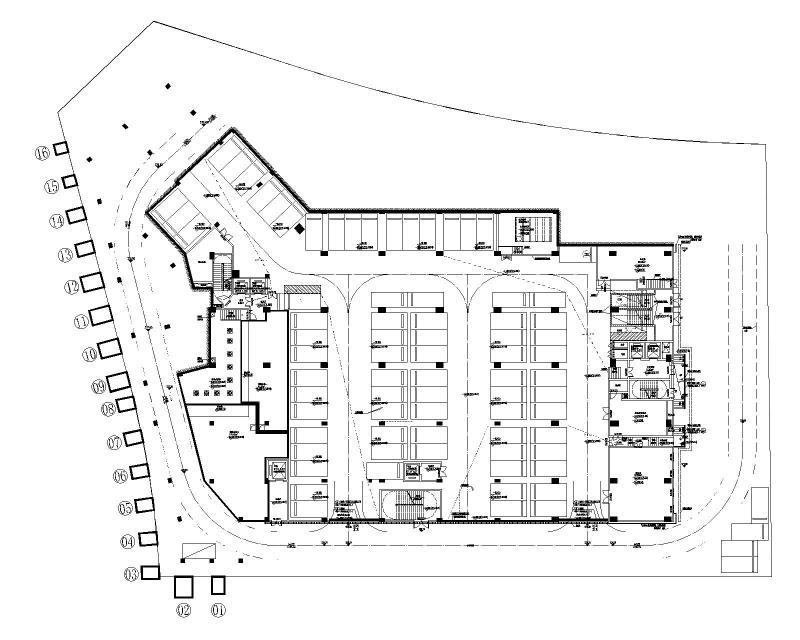

支护桩与内侧拟建建筑位置关系图

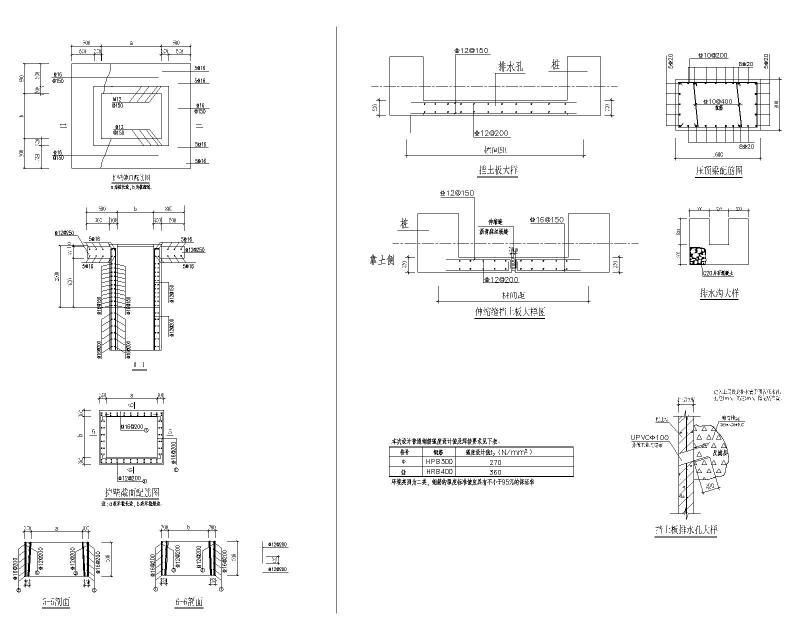

排水沟大样图

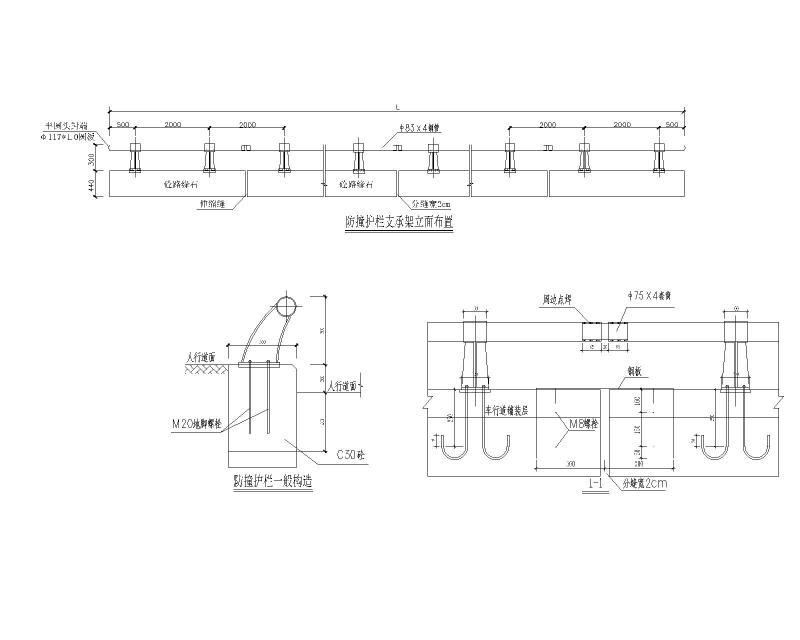

人行道栏杆构造图

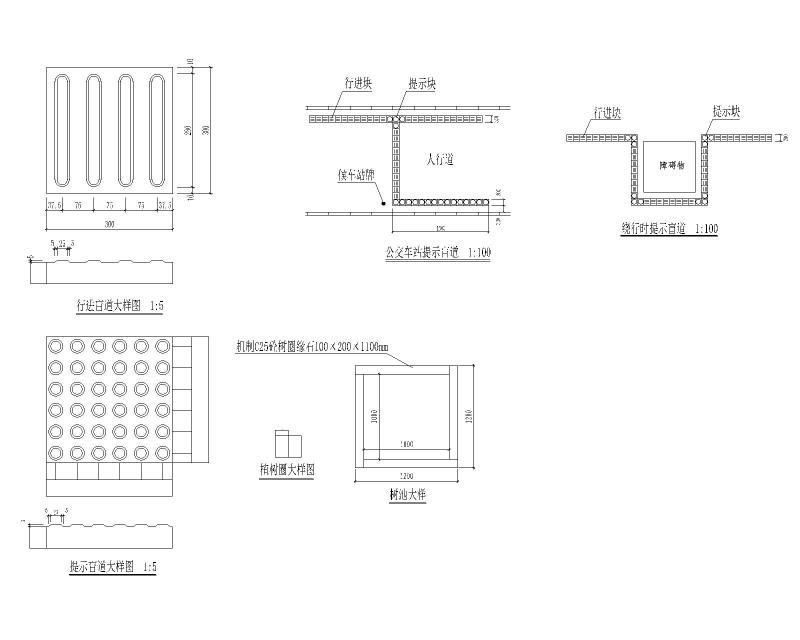

人行盲道大样图

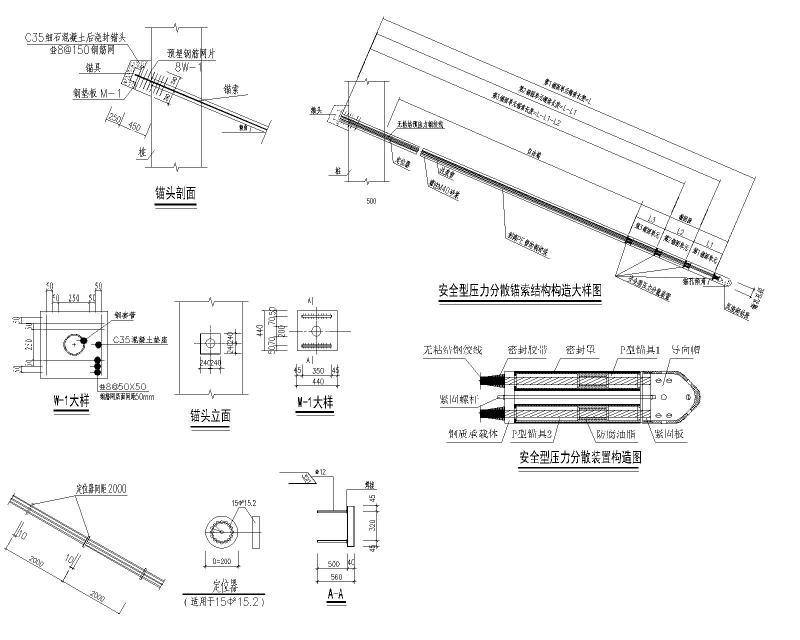

预应力锚索大样图

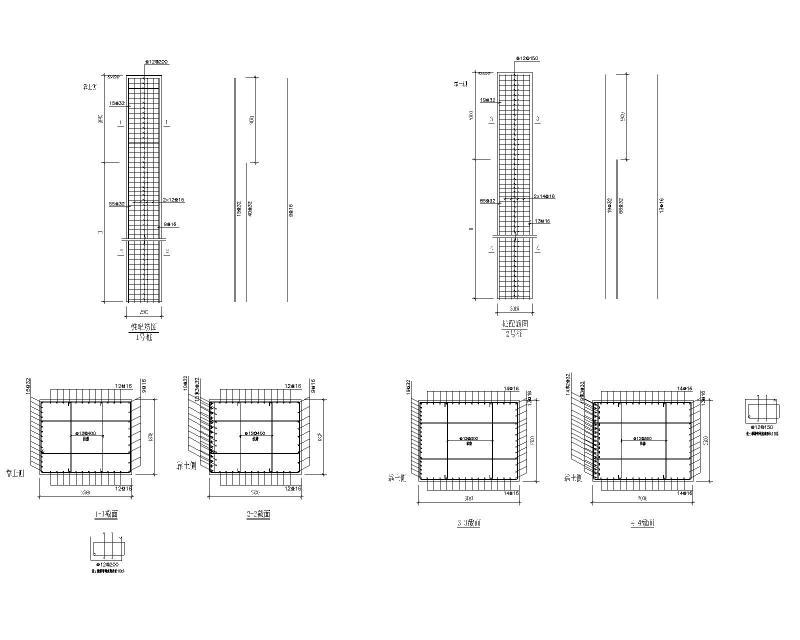

支护桩配筋图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
