[CAD图]SNS柔性主动防护网边坡支护设计方案(dwg)

tiantianuu · 发表于 2020-6-1 08:26:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

前言 2
1 项目概要 2
1.1 工程名称 2
1.2 工程地点 2
1.3 工程规模 3
2 治理设计方案 3
2.1 设计依据和标准 3
2.2 设计原则 3
2.3 设计思路 3
2.4 工程措施布置 4
2.5 一号点施工要求 5
2.6 二号点施工要求 5
2.7 二号点绿化防护设计 6
3 二号点滑坡稳定性计算与评价 8
3.1 计算方法及剖面 8
3.2 计算工况 8
3.3 计算参数（取自勘查报告） 9
3.4 计算结果与稳定性评价 9
4 边坡监测 9
4.1 监测目的 9
4.2 监测内容 9
4.3 监测要求 9
5 治理工程量统计及费用预算 10
5.1 二号点削方、回填量统计 10
5.2 工程预算 11

附件详情

公路边坡存在两段滑坡段需治理。一号段边坡高约50米，坡度50～80°，坡体植被比较发育，多为杂草、灌木。二号段边坡高约60米，山地的自然斜坡坡度一般为25～45°，人工开挖边坡50～80°，坡体植被比较发育，多为松、灌木。
【治理设计方案】
该项目安全等级为二级，治理设计采用动态设计法。一号段采用SNS柔性防护系统；二号段通过削坡压脚消除地质灾害。并在削坡完成的基础上进行绿化防护设计。
【边坡治理】
一号段：清坡；锚杆施工；SNS柔性网安装
二号段：清、削坡；截、排水沟；挡墙；喷混植生
含施工图16张及治理方案，编制于2013年。

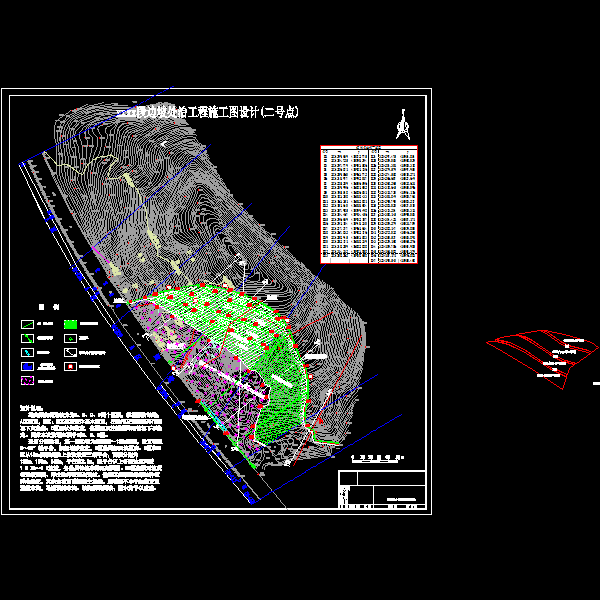

边坡防护平面图

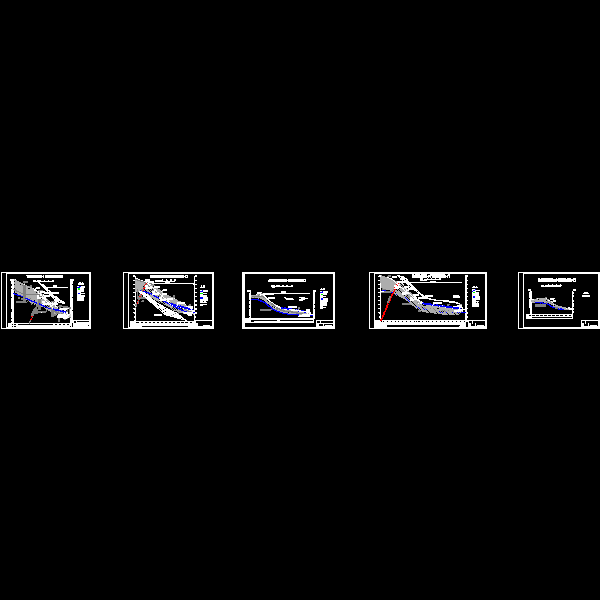

SNS柔性防护网剖面图

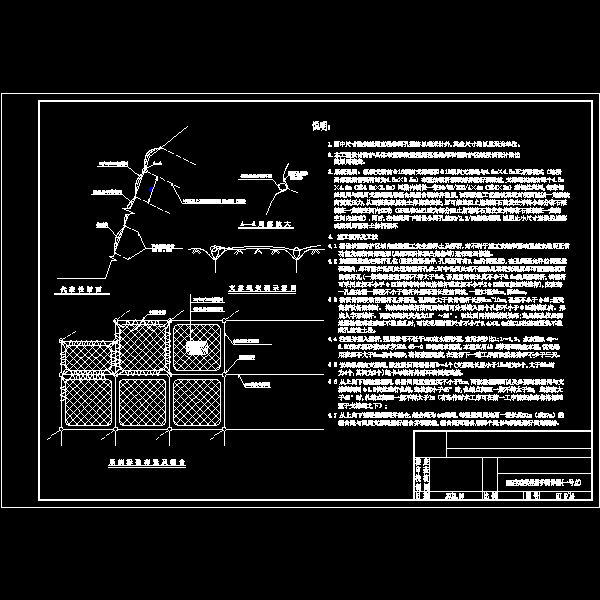

坡脚挡墙及排水沟详图

防护网安装
