市政道路照明工程设计cad图纸

mmyaowolai · 发表于 2020-10-12 20:25:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

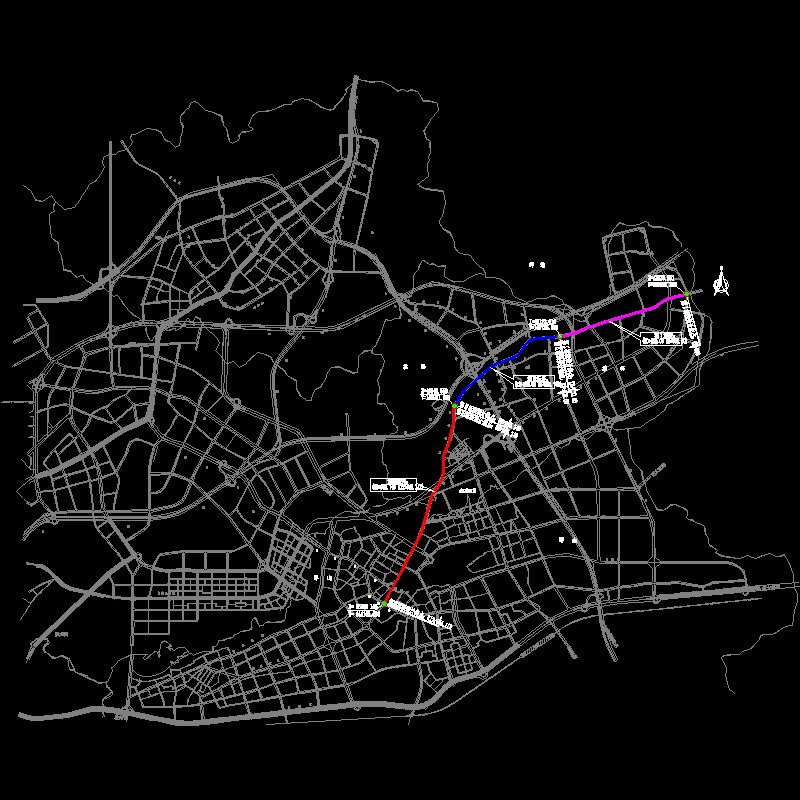

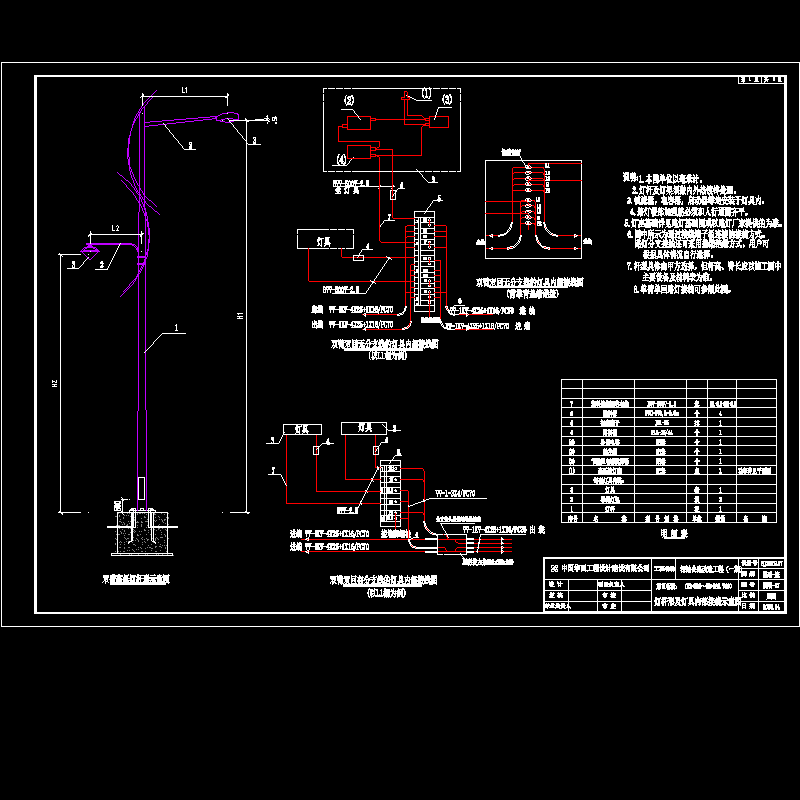

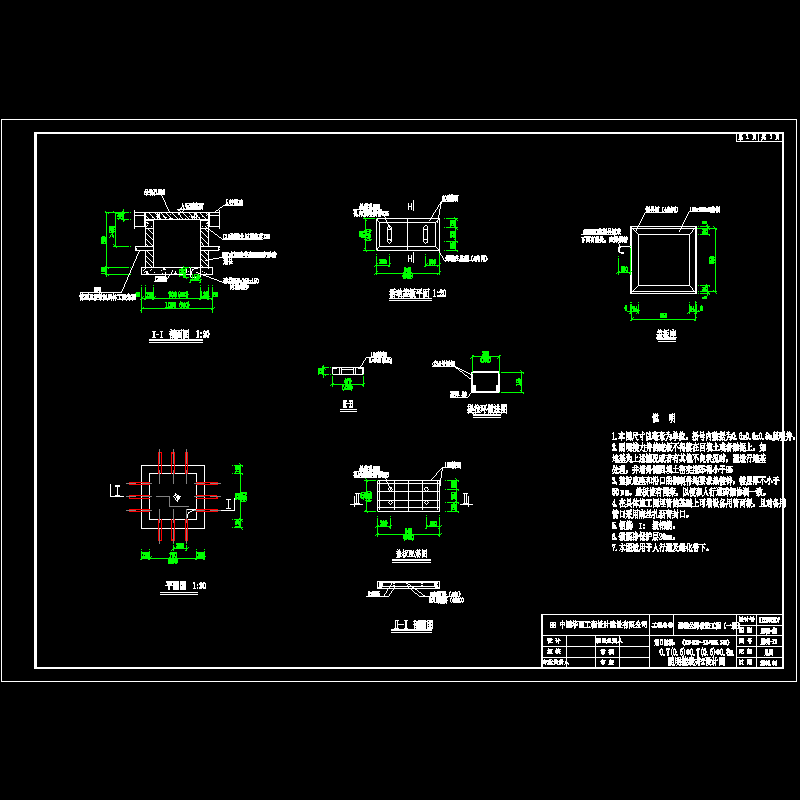

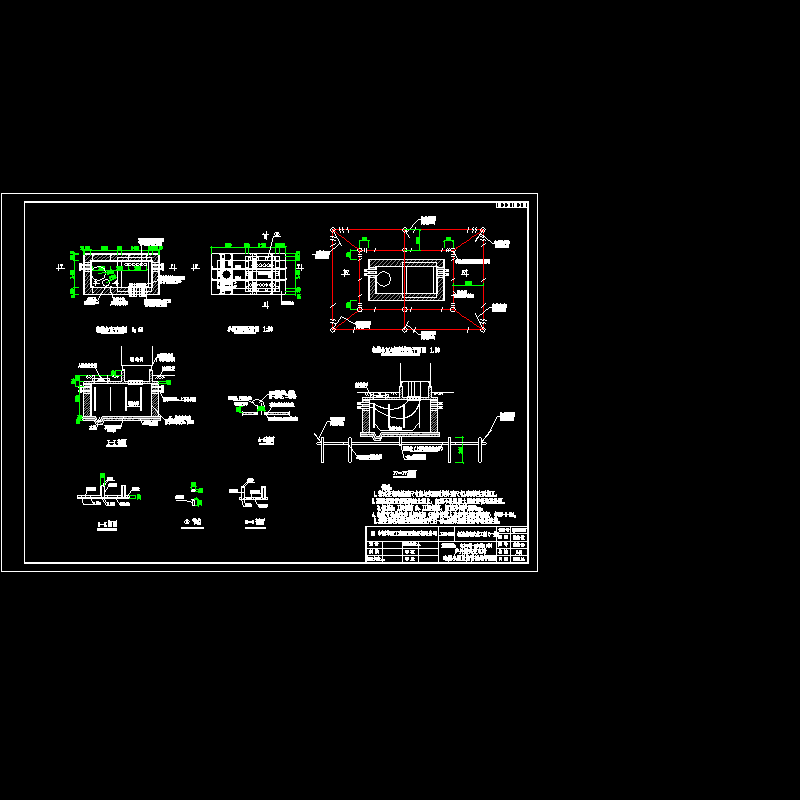

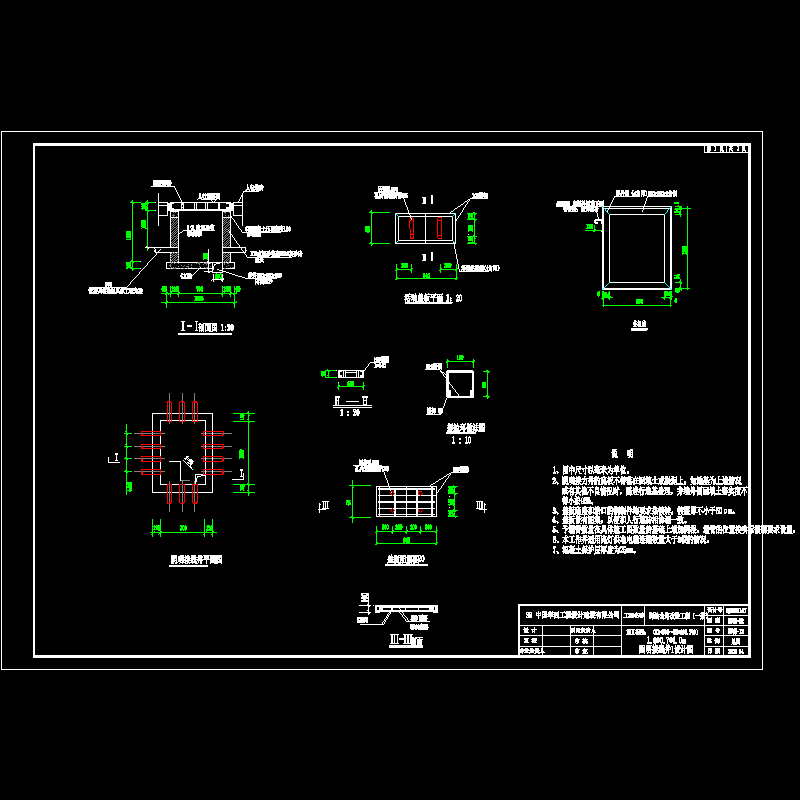

1、灯具及灯杆：　　采用发光效率高、损耗低、寿命长的高压钠灯，并配以重量轻、强度高、防尘、防水、耐腐蚀灯具，灯具防护等级不低于IP65。车行道侧采用截光型或半截光型灯具，非机动车道及人行道侧采用非截光型灯具。灯杆内外应采用热镀锌防腐后表面再进行静电喷塑，防腐蚀年限不少于30年，并能抵抗40米/秒风速。灯杆接线盒应有防盗措施。灯具及灯杆应根据当地周围建筑风格和景观合理配置，与环境协调。　　2、路灯布置方式：1)该资料考虑采用在机动车道两侧绿化带内或人行道上设置双臂高低路灯（无绿化带段或绿化带宽1.5米段）或靠绿化带两侧0.5米处各设置单臂路灯（绿化带宽5米段）。其中道路局部拓宽段：采用杆高15米高低路灯，灯泡功率为400W 250W/150W，臂长2.5米/1.5米，路灯间距42m~45m。无绿化带段或绿化带宽1.5米段：采用杆高12米高低路灯，灯泡功率为400W/150W，臂长2.5米/1.5米，靠人行道侧采用杆高8米单臂路灯，灯泡功率为150W，臂长1.5米，路灯间距36米。道路实施红线范围内的光祖北路在其人行道上距车行道边0.5m处设置双臂高低路灯，灯杆高12米，灯泡功率400W/150W，臂长2.5米/1.5米。　　5、防雷及接地：1)箱变外壳及变压器二次侧中性点应做重复接地其接地电阻应不大于4欧姆。若达不到要求，应补打人工接地极直至接地阻值满足要求。2)利用路灯基础做接地极，利用配电电力电缆中的16mm 芯线作为保护PE线，可触及的灯杆等金属电气元件均与此接地线可靠连接，然后此接地线与箱变接地端子相连，路灯接地电阻要求不大于4欧。
