30m宽市政道路工程设计cad图纸,平面图,纵断面图,横断面图

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　 道路全长1245.451米，为城市次干道，该资料的主要内容包括：平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、无障碍通行设施、交叉口设计等。 　　 横断面具体设置如下： 　　 道路全宽30米，横断面为： 3.0米（绿化带） 2.0米（人行道） 3.0米（绿化带） 14.0米（车行道） 3.0米（绿化带） 2.0米（人行道） 3.0米（绿化带） ，共39张CAD设计图。

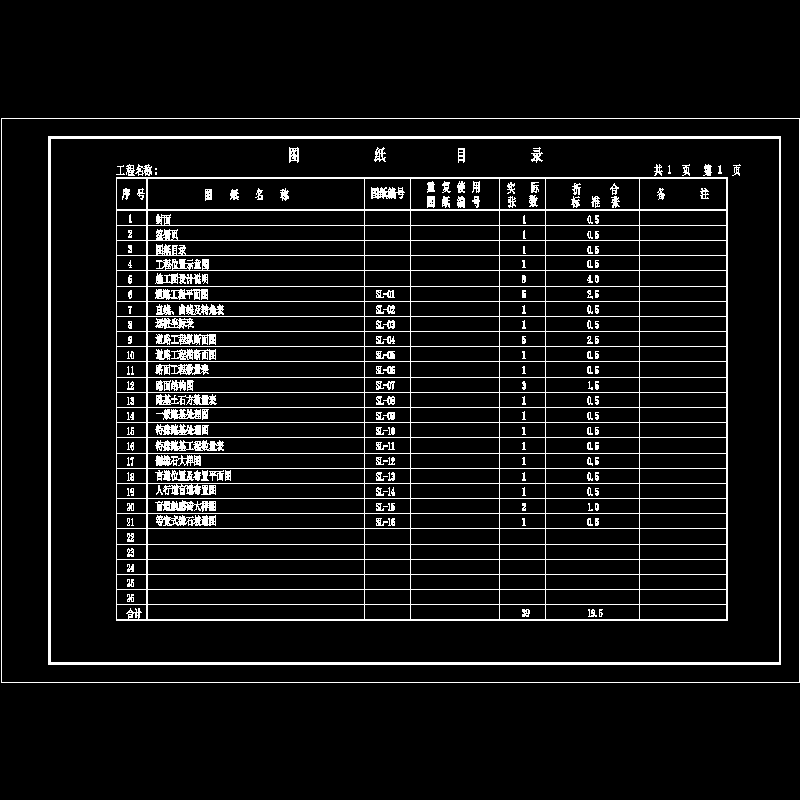

001封皮、目录.dwg

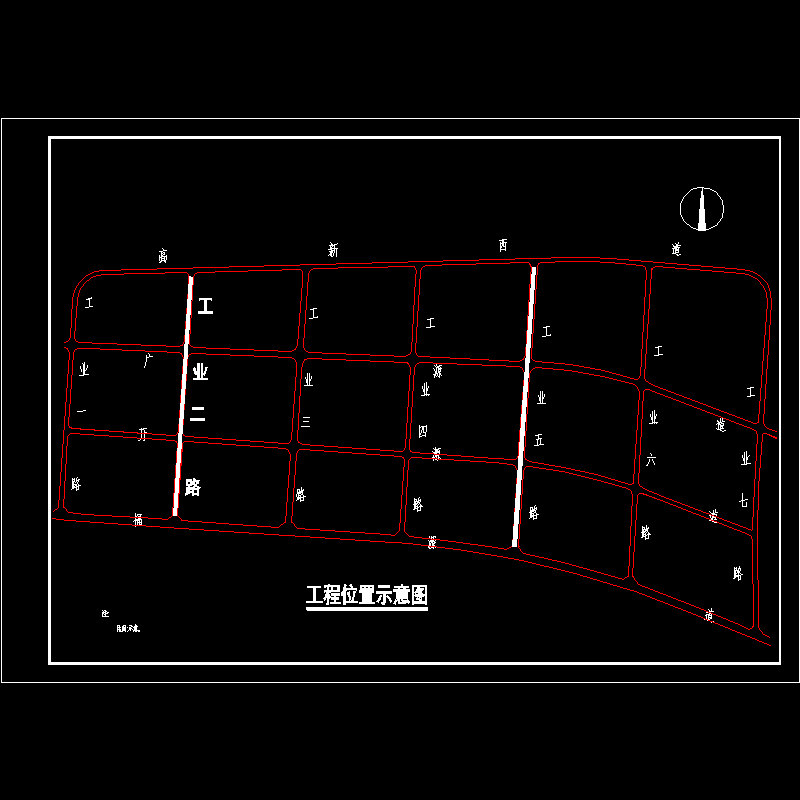

003工程位置示意图.dwg

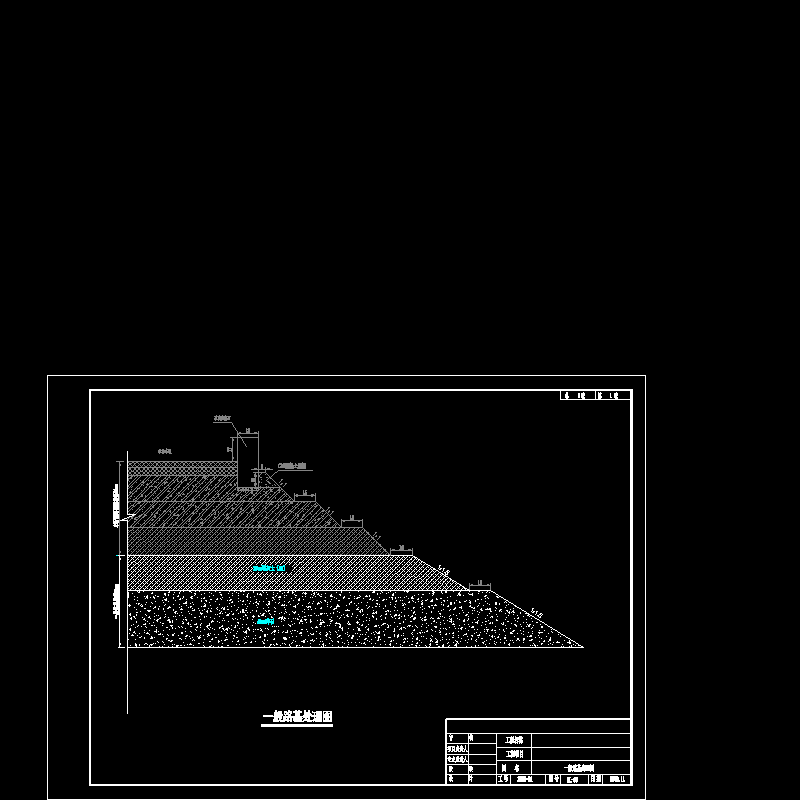

sl-09一般路基处理图.dwg

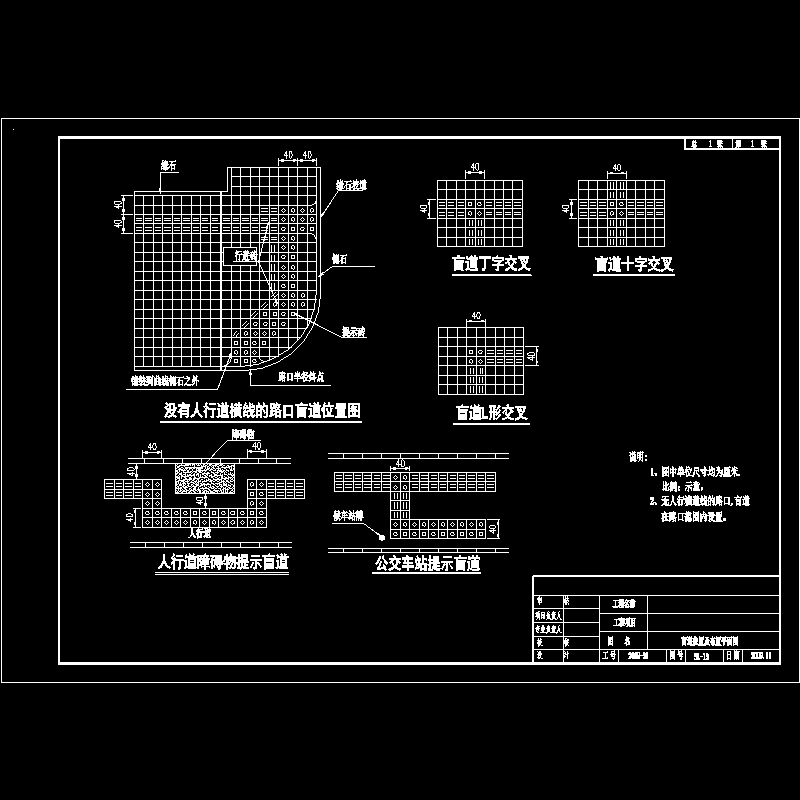

sl-13盲道位置及布置平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
