[CAD]24m宽市政道路排水工程设计套图纸（全长286米）.dwg

0 主题	0 帖子	1111 积分

Rank: 8 Rank: 8

发表于 2020-12-4 22:07:00 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

项目概要：道路全长286.418米，其标准路幅宽24米=4.0米人行道 8.0米米车行道 8.0米车行道 4.0米人行道。该资料范围为道路红线范围内新建雨污水管网，以排除本次道路两侧地块内的雨污水。雨水管线采用沿道路两侧布设...... 　　设计于2013年

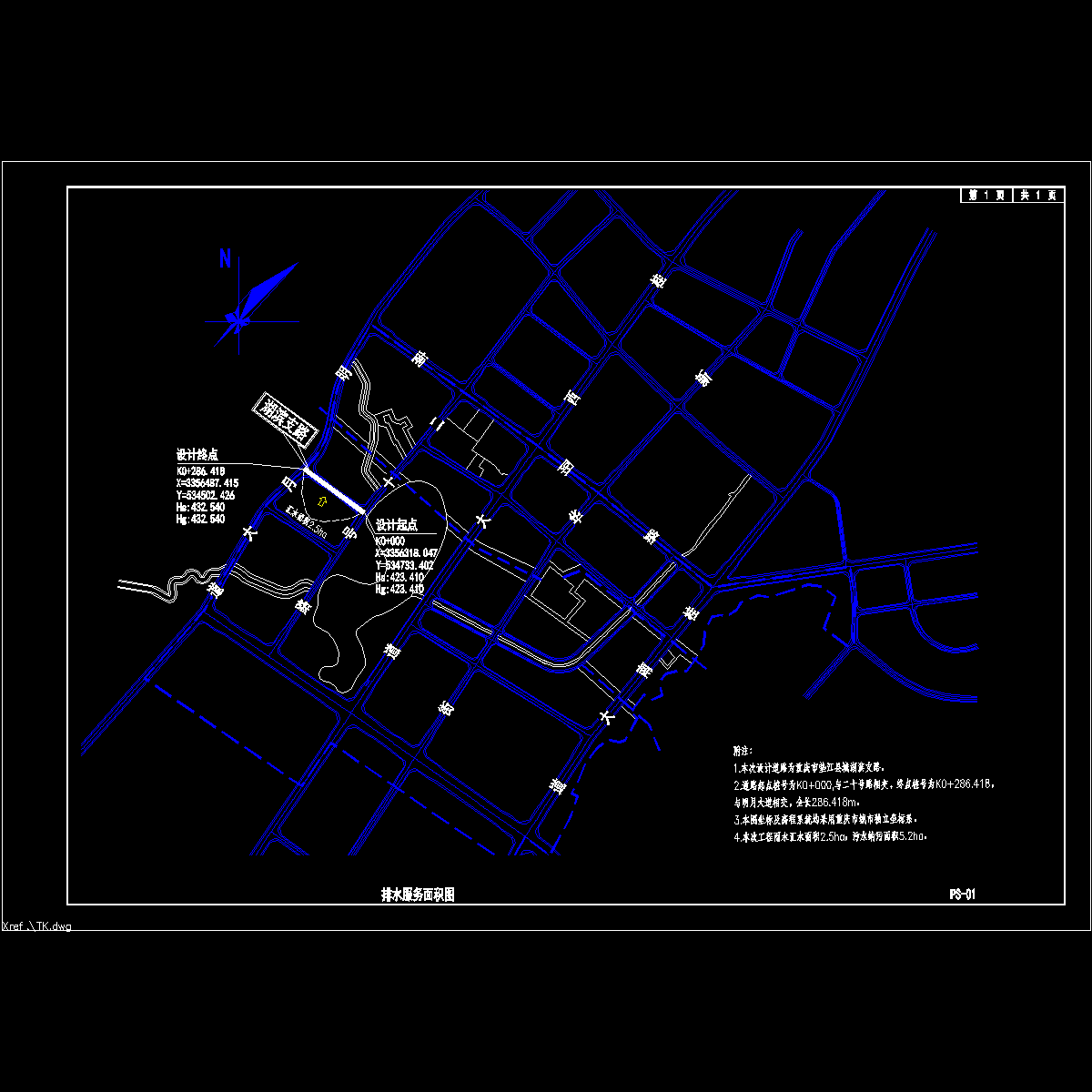

01服务面积图.dwg

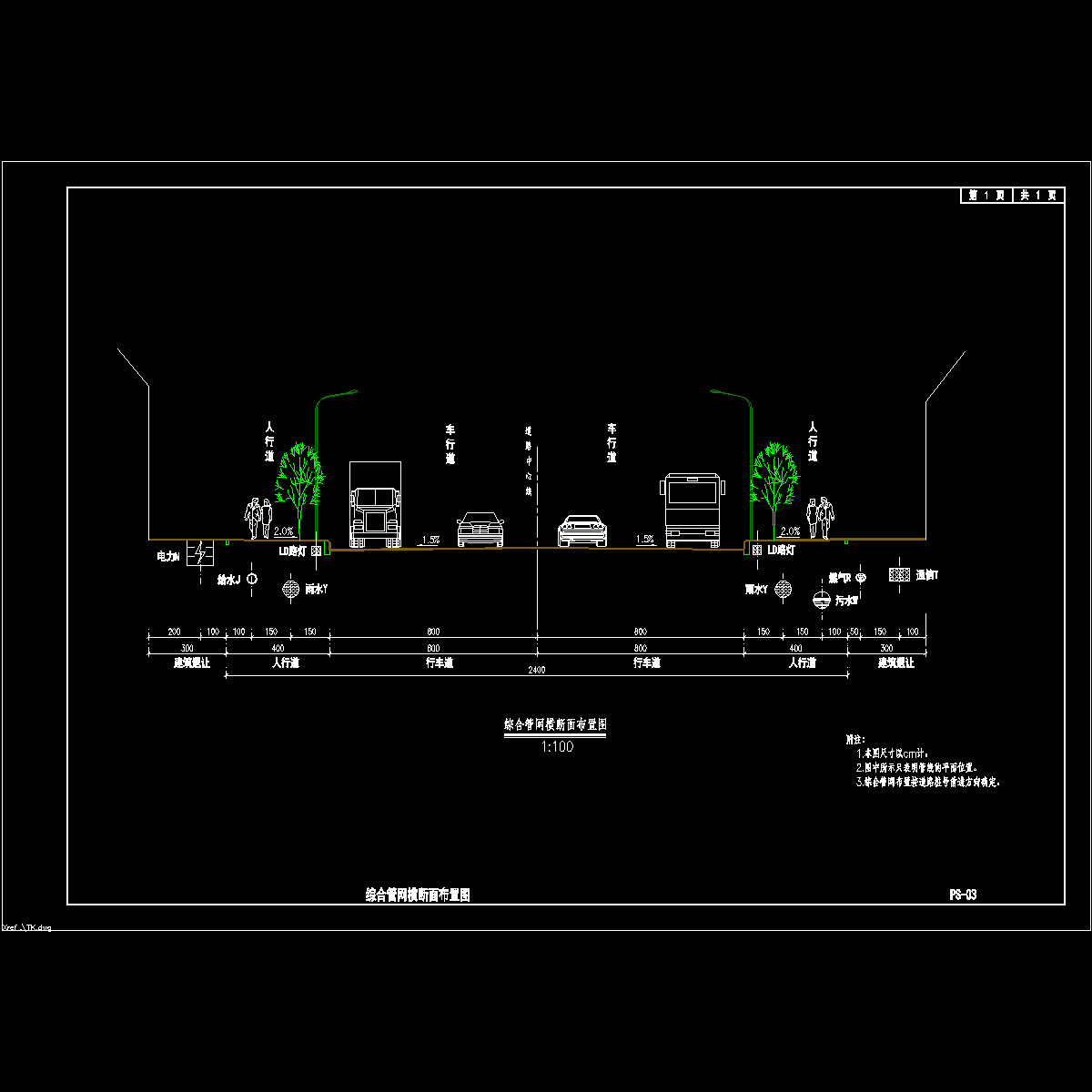

03标准综合管网断面图.dwg

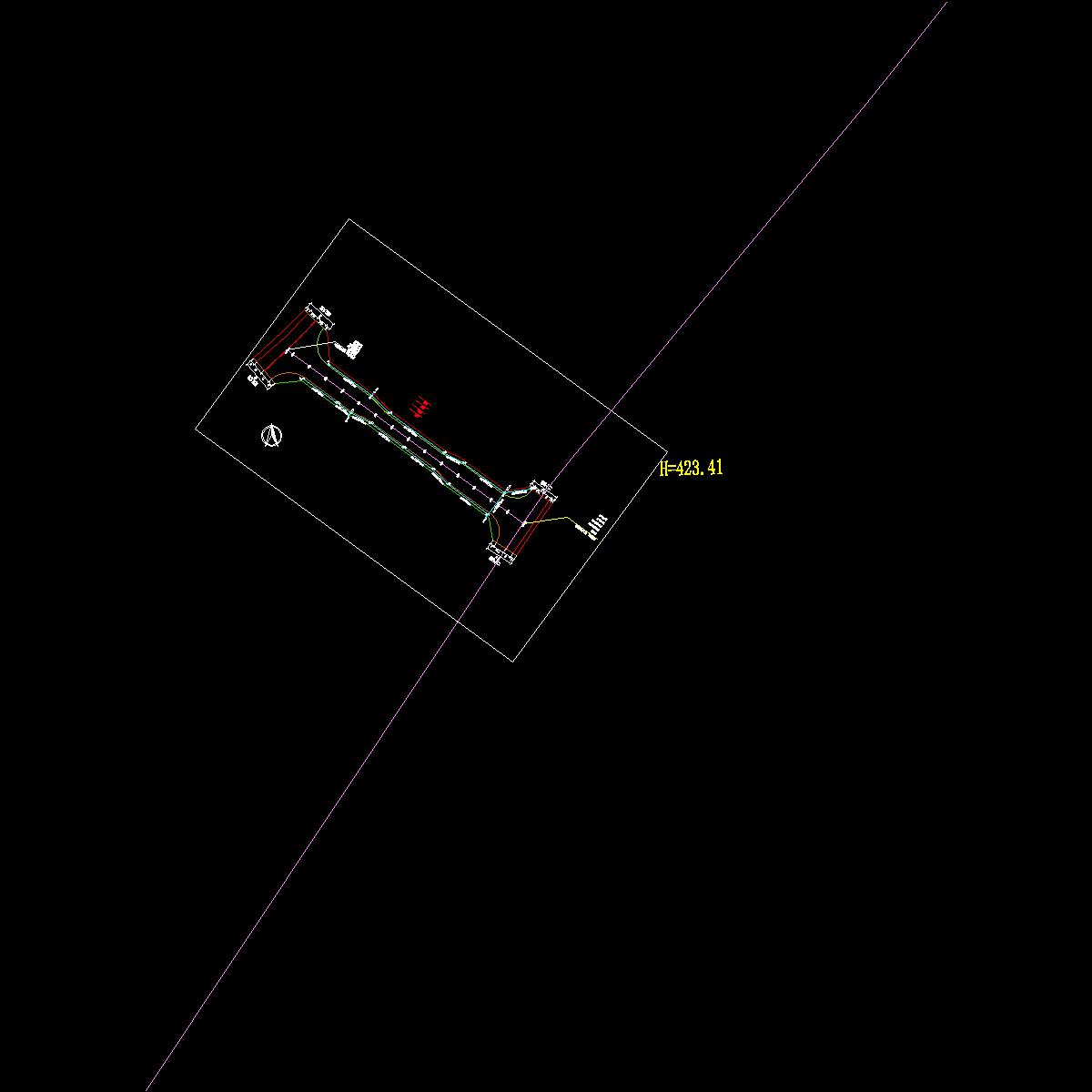

04湖滨支路平面.dwg

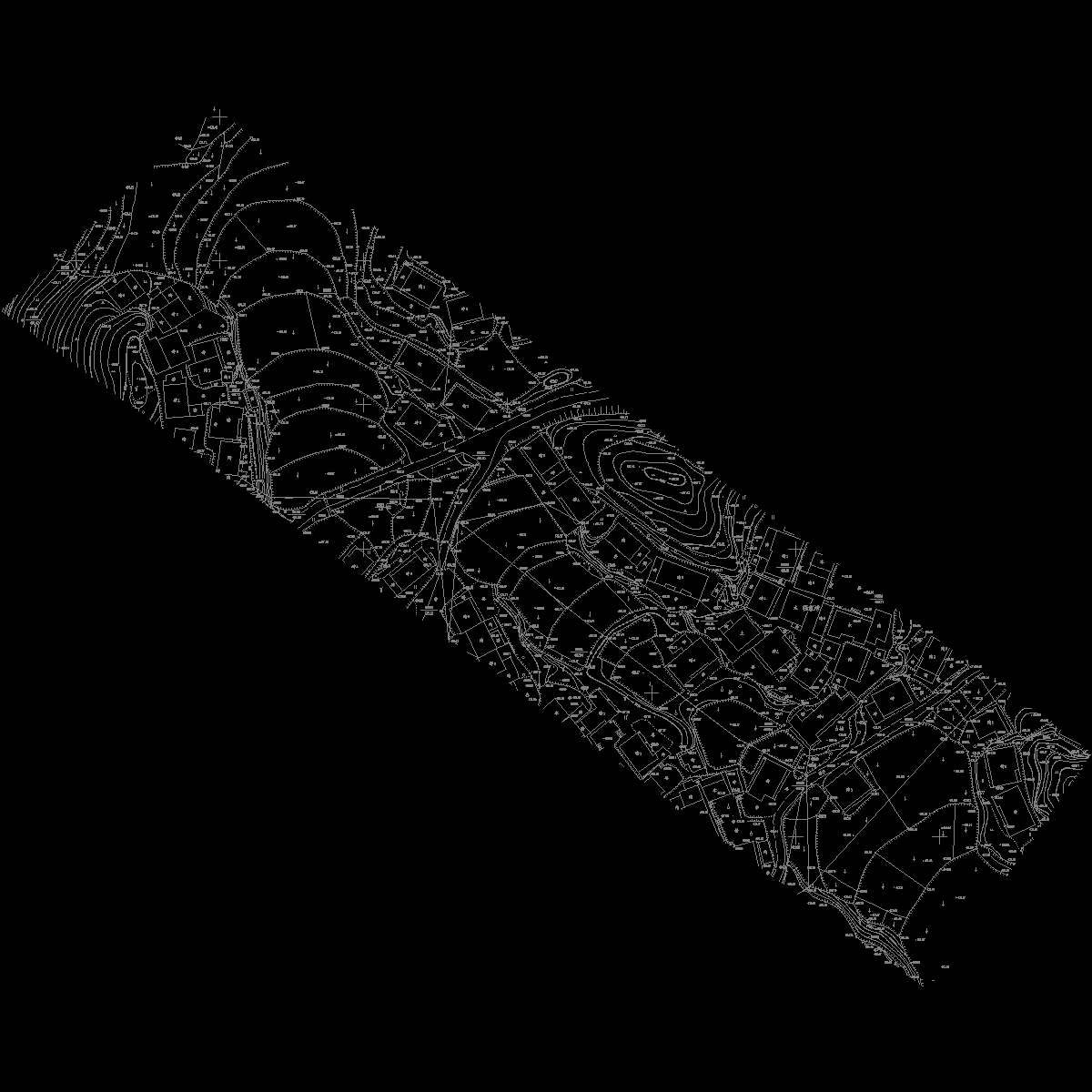

dxt(牡丹湖西侧支路).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

1.74 MB
