市政道路盲沟CAD图纸(上宽80cm底宽40cm间距20米)

[复制链接]

0

主题

0

帖子

1040

积分

超级版主

Rank: 8Rank: 8

积分
1040
发表于 2021-2-4 21:43:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

中间分隔带宽度≤6.0m时,在中间分隔带内设置一道纵向盲沟,
中间分隔带宽度>6.0m时,在中间分隔带内设置二道纵向盲沟。道路南侧机非隔离带下及窨井南侧各设置一道纵向盲沟。横向盲沟间距为20m。每隔40m接入雨水窨井。盲沟内填洗净碎石或砾石,粒径5-40mm。纵、横向盲沟需贯通。横向盲沟尺寸,宽40cm,高40cm。盲沟底坡度≥2%。中央分隔带下纵向盲沟为梯形,上宽为80cm,底宽为40cm,高为40cm,边坡为1:0.5;机非分隔带下纵向盲沟为矩形,高为0.6m,宽为0.5m。纵向盲沟坡度与道路纵坡相同,当道路纵坡小于0.3% 时,在相邻两个窨井间的纵向盲沟中间设置分水点,其纵坡应 ≥0.3% 。
……

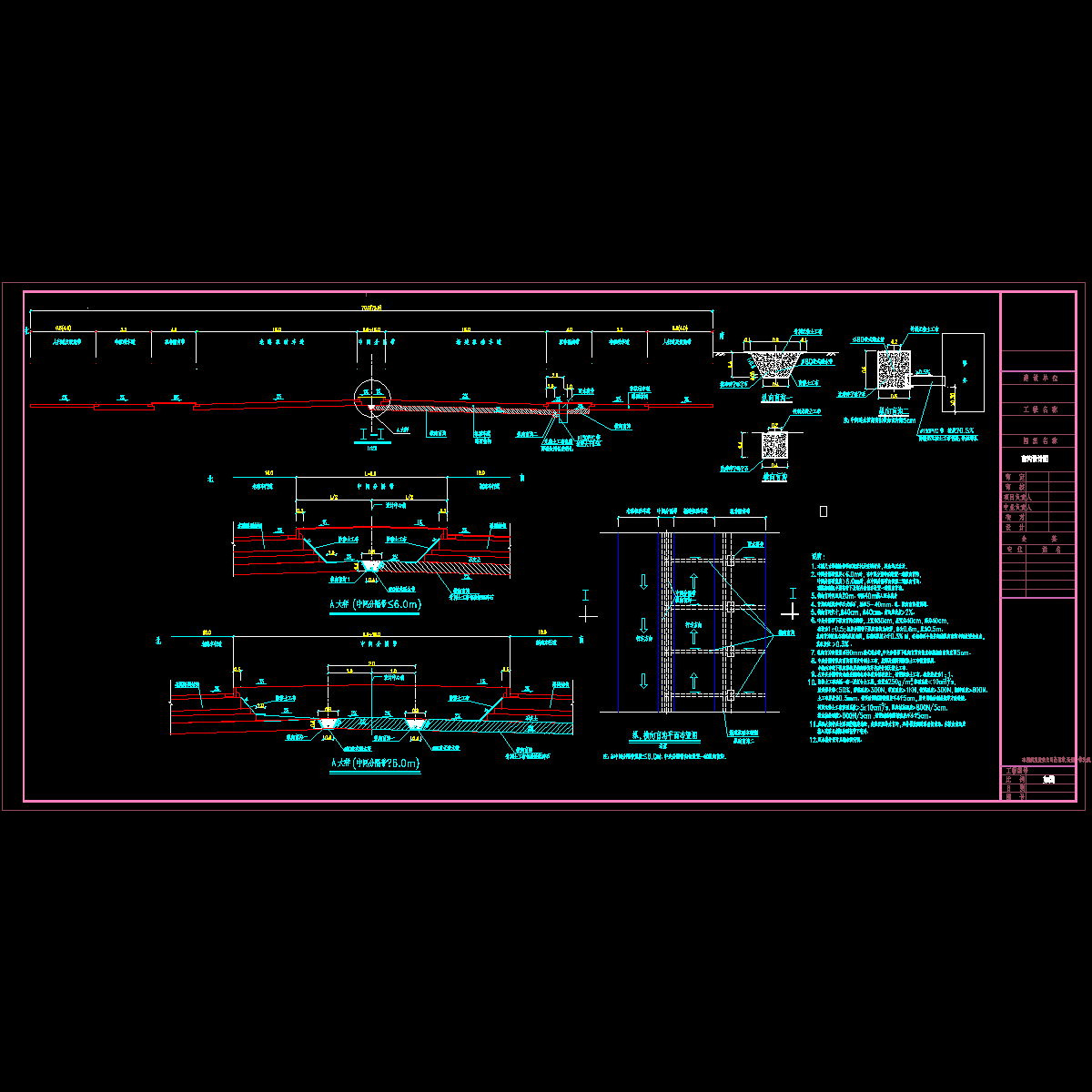

包括:纵、横向盲沟 平面布置图 、A大样(中间分隔带≤6.0m)、A大样(中间分隔带>6.0m)、横向盲沟、纵向盲沟
……
共计1张

市政道路图纸 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewcdsdcce11sswc1.rar

84.61 KB

下载  售价: 100 积分    赚积分
