市政道路排水施工CAD大样图31张（26m宽路幅雨污水分流）

feilaif · 发表于 2021-3-22 20:39:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

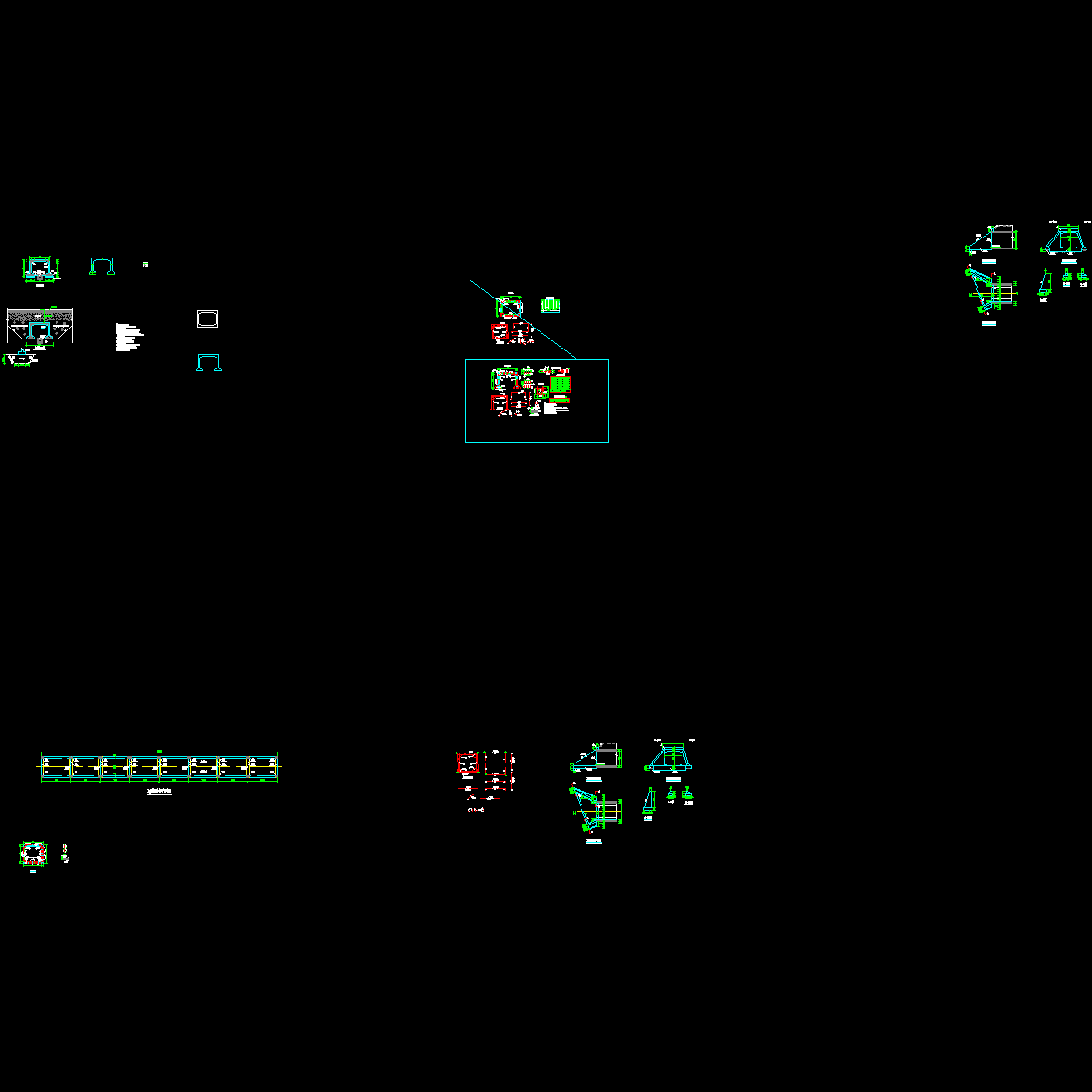

附件详情

设计说明

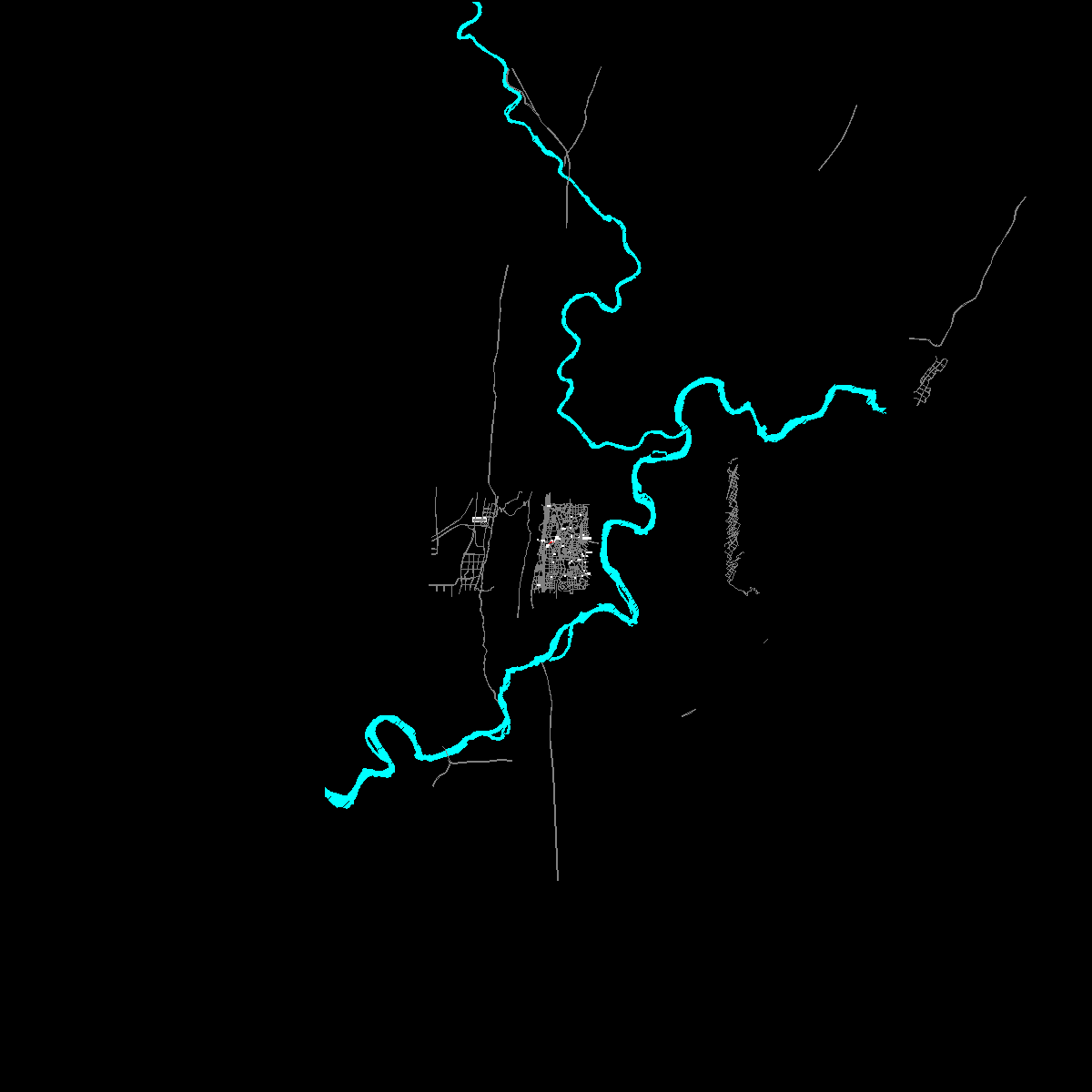

区位图
排水总平面图

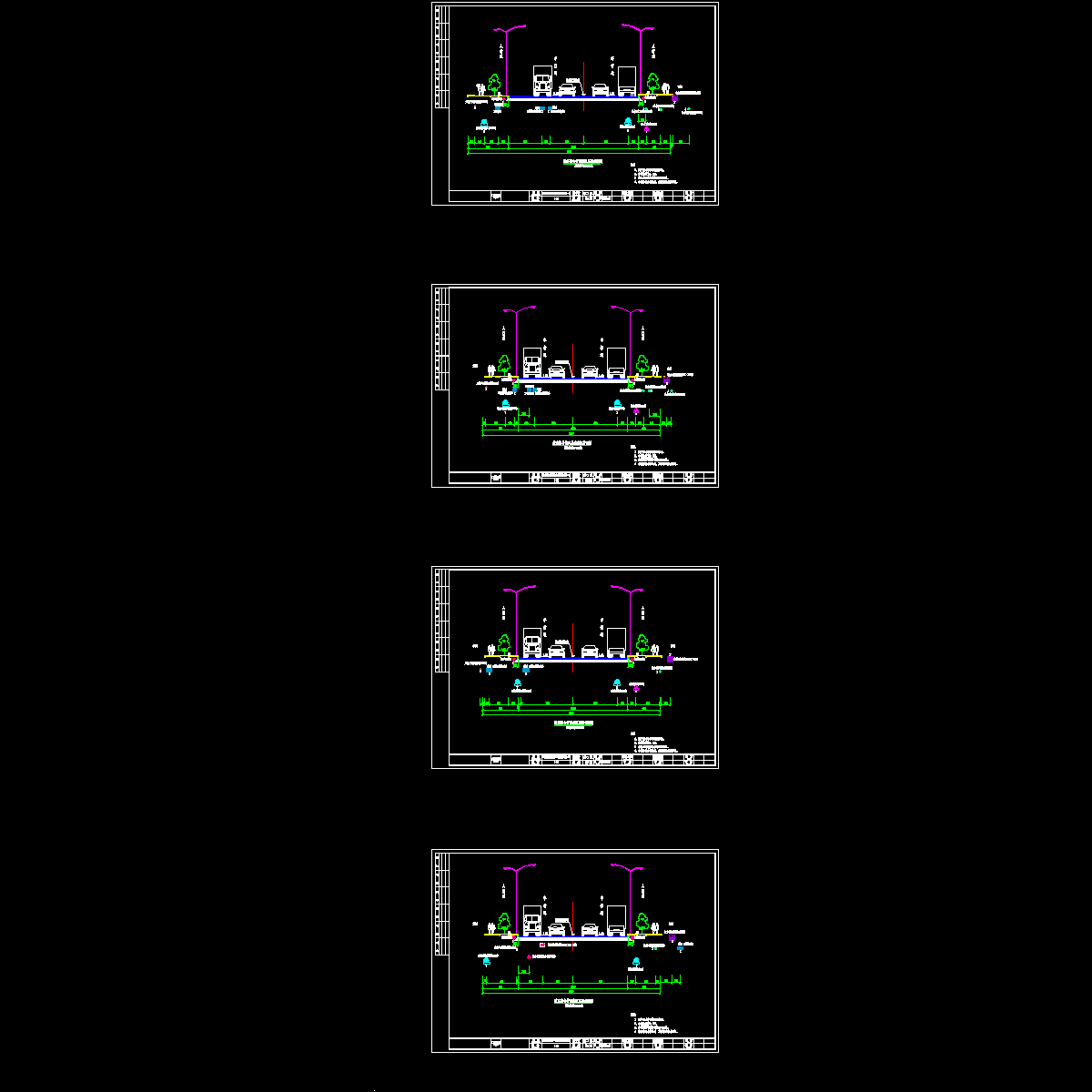

道路综合管网典型路幅分配图(四）

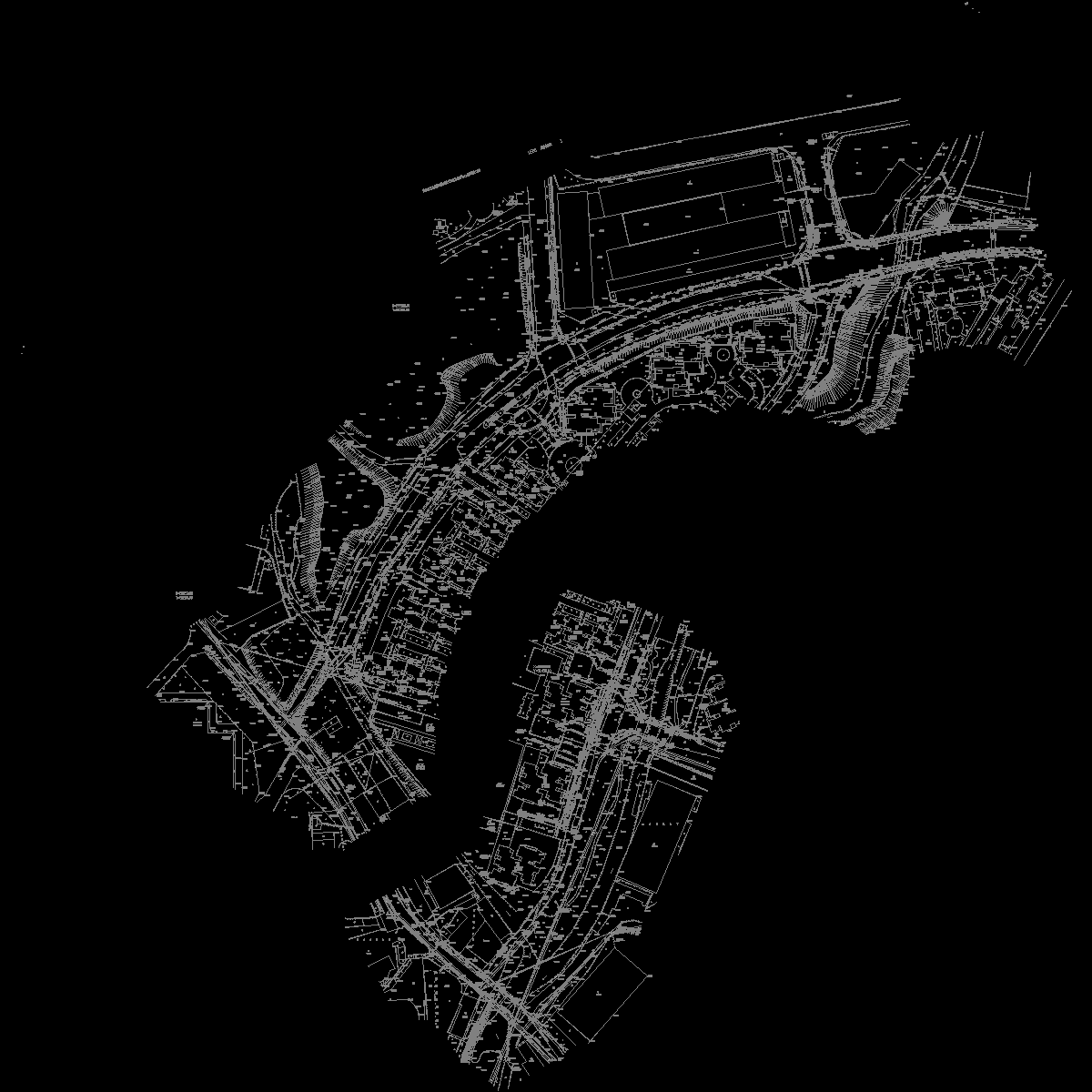

地形图

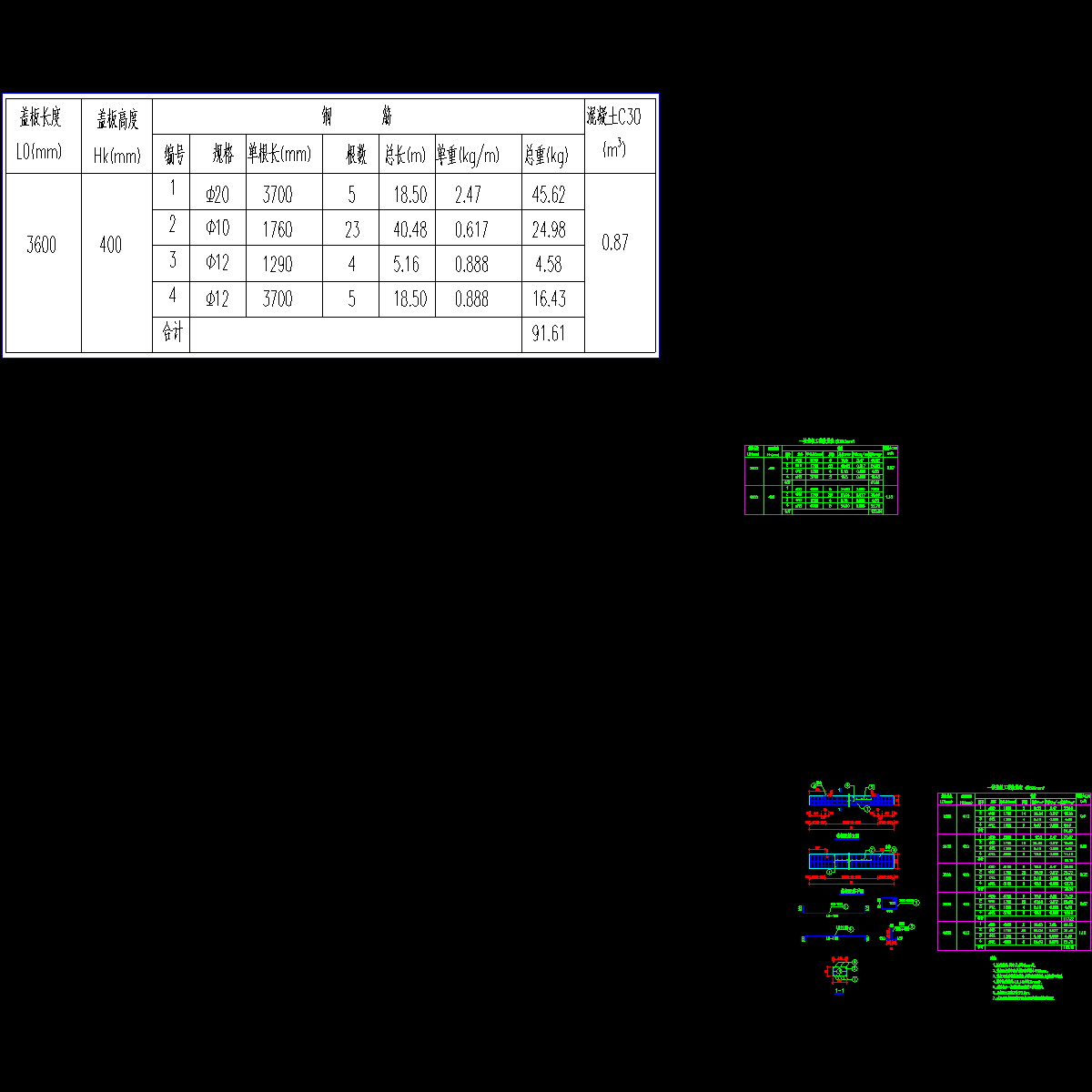

标准盖板配筋图
钢筋混凝土污水压力检查井大样（D=500）
河道内管道包封大样图（D=500）
道路雨水纵断面图（二）
道路污水纵断面图
道路排水检查井井位坐标表
跌水井配筋图

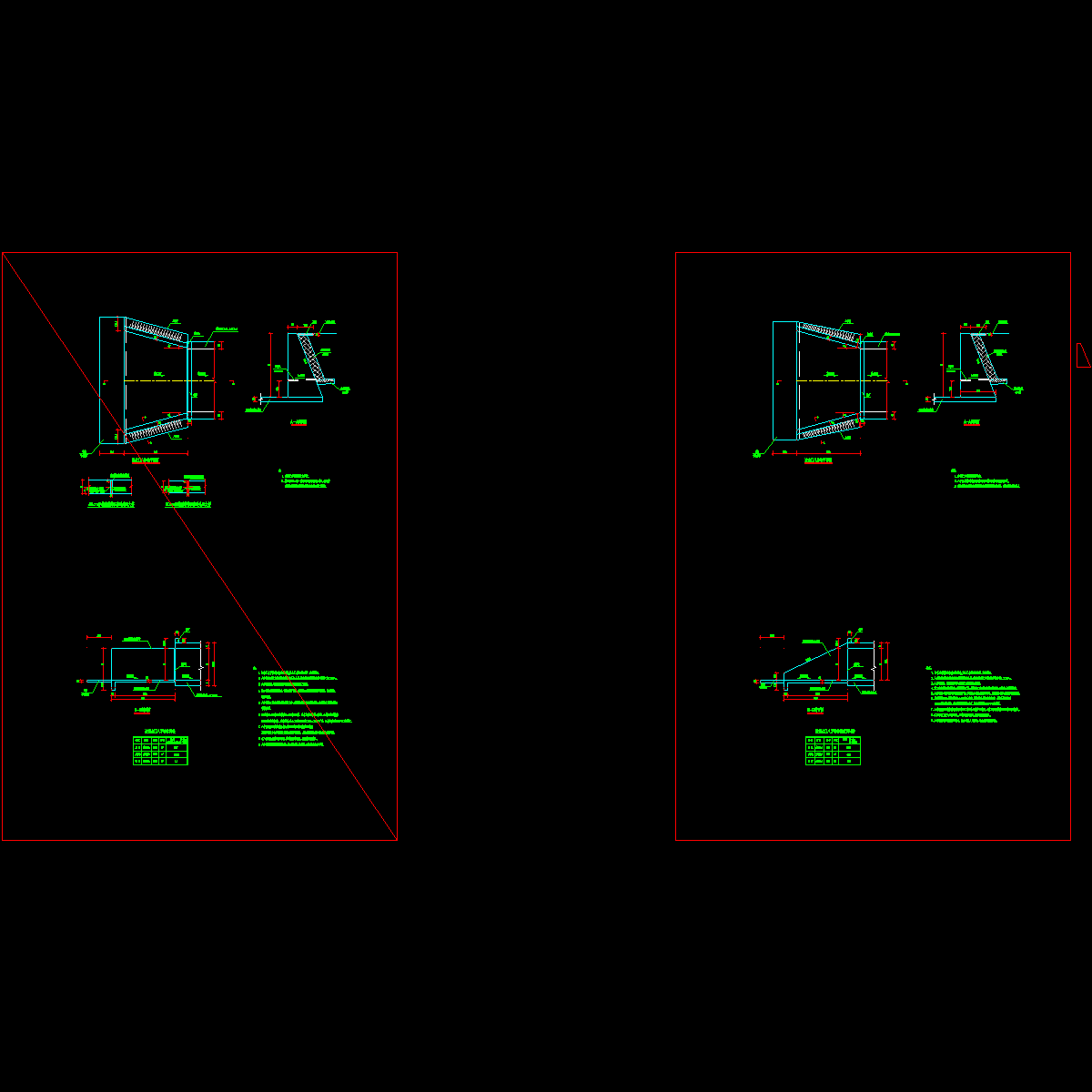

箱涵进出水口构造图（二）
道路综合管线平面图
箱涵一般构造图
箱涵钢筋布置图
3#箱涵八字墙平面图
箱涵进出口顶部端墙大样
箱涵横断面布置
沉降缝构造示意
矩形砌体污水检查井大样（D≤500）
矩形砌体雨水检查井大样（D≤500）
矩形砌体雨水检查井大样（D=600～800）
矩形砌体雨水检查井大样（D=1000～1200）
双箅雨水口大样图
满包混凝土加固大样图
HDPE双壁波纹管管沟开挖及回填图
跌水井大样图

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/T F50-近代）；《城市防洪工程设计规范》（GB/T50805-近代）
城市次干道全长532.264m，双向4车道，路幅宽度26m。北侧人行道有现状管径为d800mm的雨水管线，雨水管线附近存在管径为D457mm的燃气管线，本次为路南侧新建一条D500mm雨水管线。南侧人行道下新建污水管线，使北侧原有污水能排入下游截污干管。箱涵截面适用于最大埋深≤2.5m的涵洞。该项目新建路段排水体制采用雨、污水分流制，雨、污水管网分别自成体系。
污水管管径400mm最大会设计充满度0.65。管径500～900mm，最大设计充满度为0.70。管径≥1000mm，最大设计充满度这0.75。排水管道均采用管顶平接。粗糙系数，钢筋砼圆管n=0.014；双平壁钢塑复合缠绕排水管n=0.010。
纵断面设计：雨水管除逆坡外，管道坡向与道路坡向基本一致，最小坡度0.005，最大坡度0.02，能确保在设计流量范围内雨水管道流速大于0.75m/s并小于5m/s。雨水管道起点覆土深度不小于1.2m。污水管管道坡向大体与道路纵坡基本一致，坡度0.005，确保在设计流量范围内污水管道流速大于0.6m/s并小于5m/s，污水管起点覆土深度不小于2.5m。
……
管材：
市政道路下排水管道d=300mm的管道采用国标II级钢筋混凝土管；400mm≤d≤800mm且埋深小于6.0m采用HDPE双壁波纹管，环刚度SN≥8000N/平方米。
……
共计31张，设计于近代年

道路综合管网典型路幅分配图

跌水井大样图

矩形砌体雨水检查井大样（D=600～800）
