24m宽市政道路排水工程设计套CAD图纸（12张）(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
道路全长286.418米，其标准路幅宽24米=4.0米人行道 8.0米米车行道 8.0米车行道 4.0米人行道。该资料范围为道路红线范围内新建雨污水管网，以排除本次道路两侧地块内的雨污水。雨水管线采用沿道路两侧布设，污水管线均采用沿道路右侧布置。下游污水处理设施未做相应规划，雨污水排出口为预留接入下游二十号道路雨污水管网。道路相交的各个路口雨污水管网未接入本次雨污水管网中，未均考虑部分雨污水过境流量。
......
设计于2013年，共12张CAD设计图。

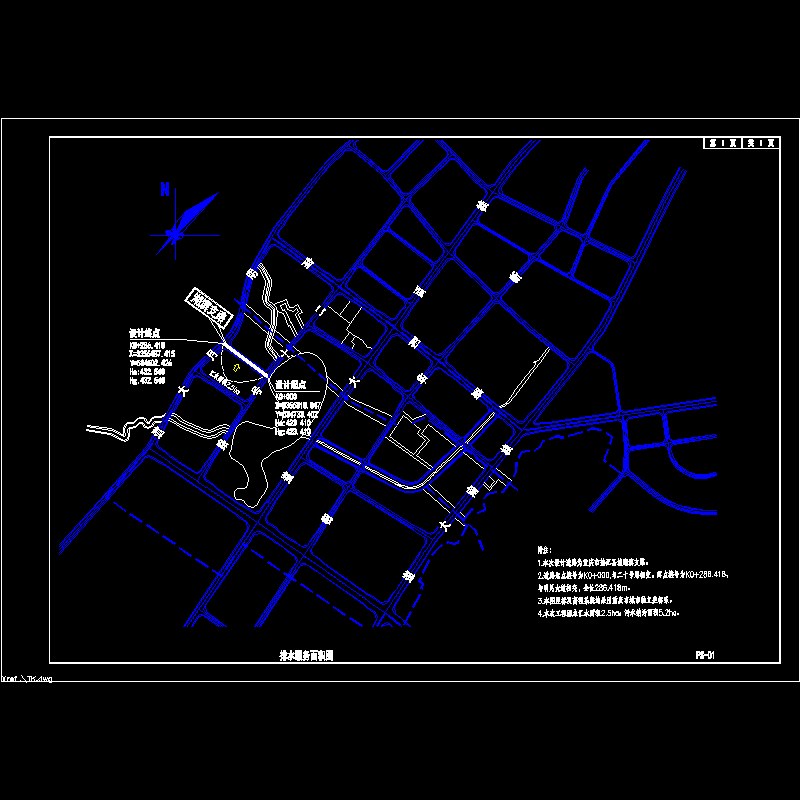

01服务面积图.dwg

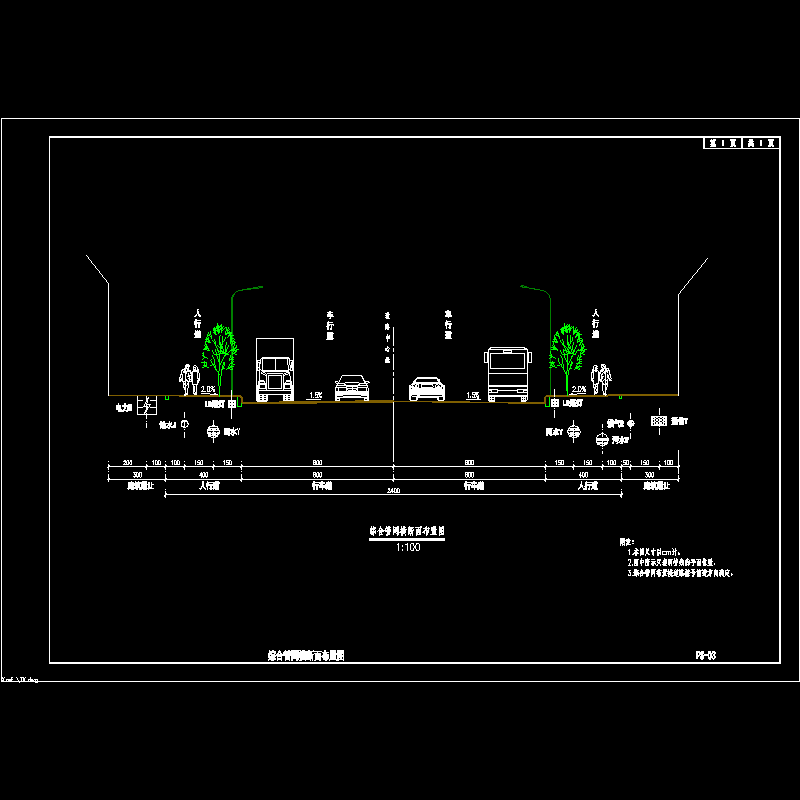

03标准综合管网断面图.dwg

04湖滨支路平面.dwg

12管道基础及管道接口断面图.dwg

dxt(牡丹湖西侧支路).dwg

pmt.dwg

tk.dwg

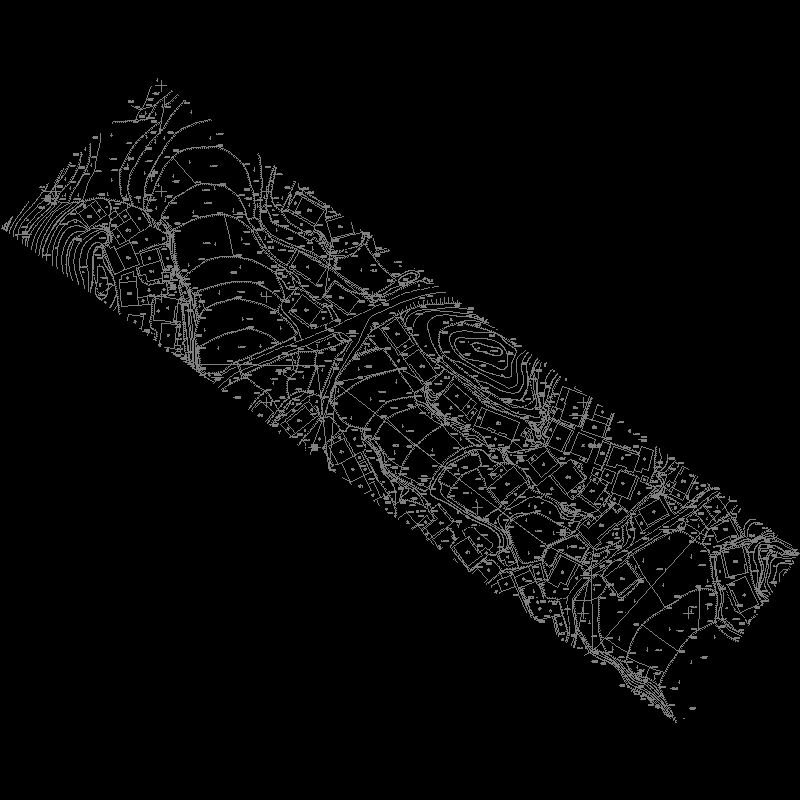

附图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
