市政道路排水工程成套CAD设计图纸.dwg

[复制链接]

0

主题

0

帖子

1565

积分

超级版主

Rank: 8Rank: 8

积分
1565
发表于 2020-12-9 20:20:29 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


设计内容包括:道路、排水及照明两部分   该资料为三幅路型式,标准段道路红线宽40m,其中机动车行道宽15m,非机动车行道各宽6m,人行道各宽4.5m,分隔带各宽2米。路面横坡采用1.2%直线线型路拱,人行道横坡采用2%。   4、路面结构设计   道路面层为沥青混凝土路面,采用我院通用图SDT-013中主干道L-1型。其结构自上而下为: 3cm抗滑层, 4cm中粒式沥青混凝土,5cm粗粒式沥青混凝土,20cm石灰粉煤灰碎石,二灰土25cm,结构层总厚57cm。   5、道路纵断设计   本次道路纵断设计是以现状路面标高及交叉路口控制标高进行设计,根据现状地形,在适当位置增设变坡点。在设计路面与现状路面顺接处,请复核现状路面标高,若与图纸不符,请及时与我院联系解决.与槐南路路口顺接处见槐南路路口竖向设计。

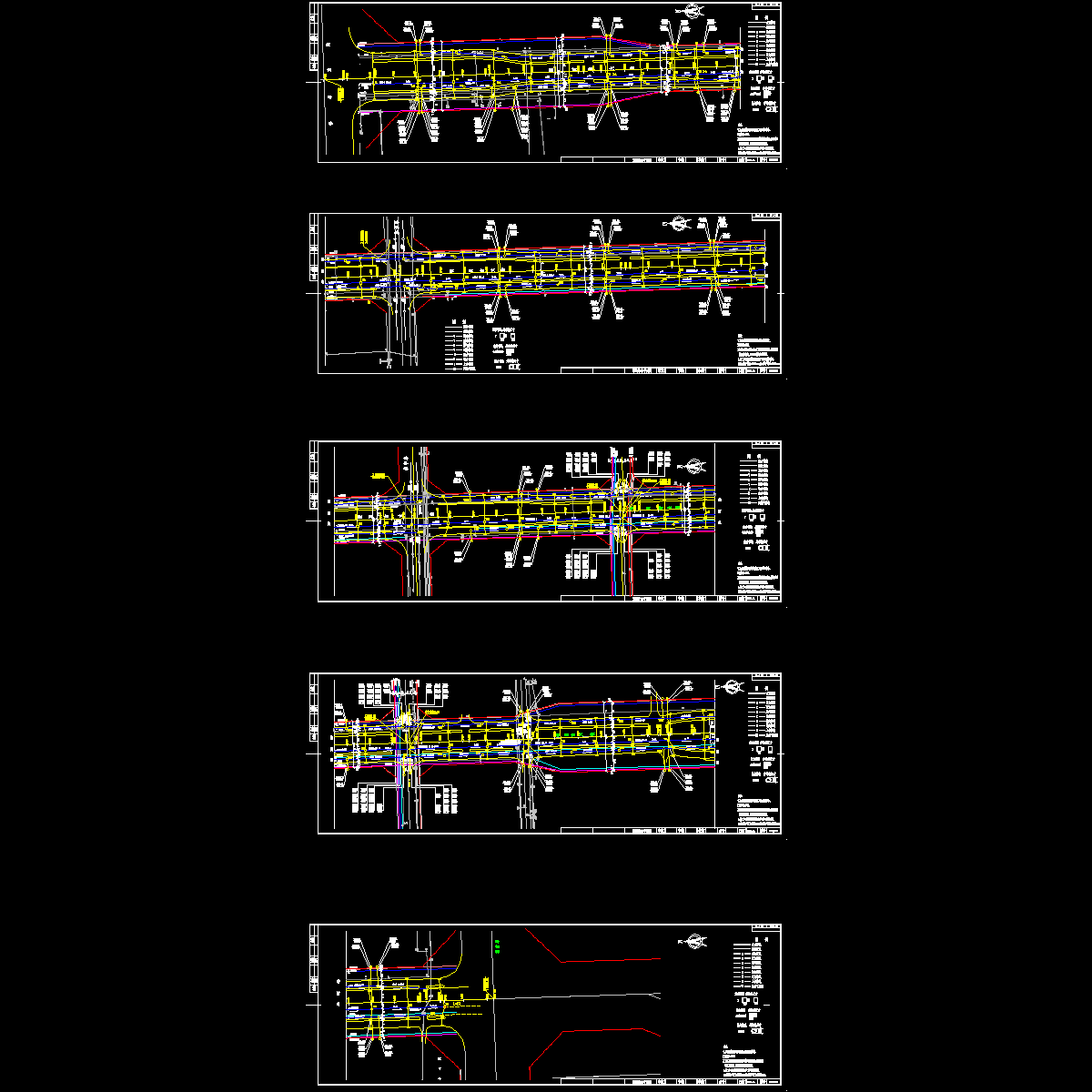

gw.dwg
gw.dwg

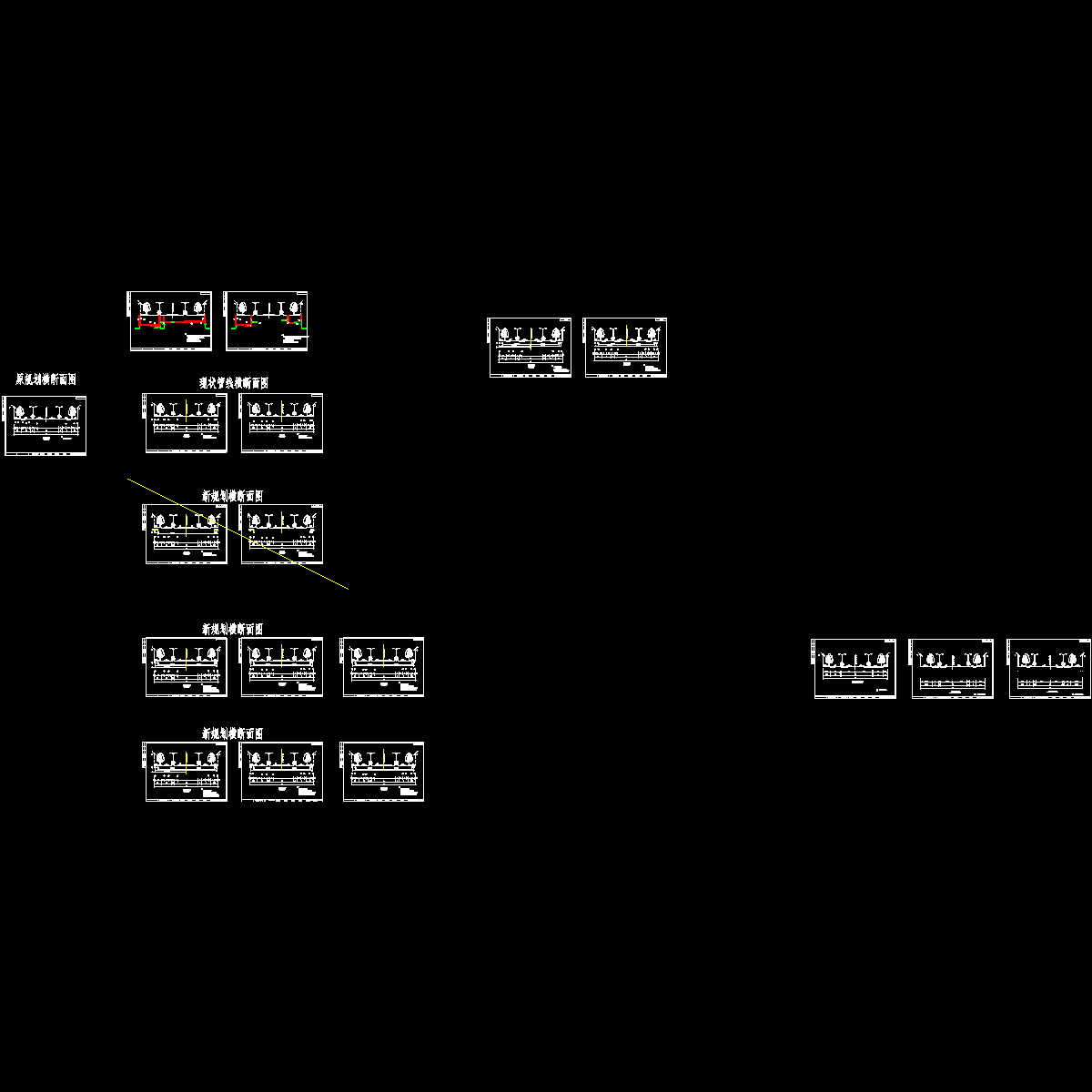

hd.dwg
hd.dwg

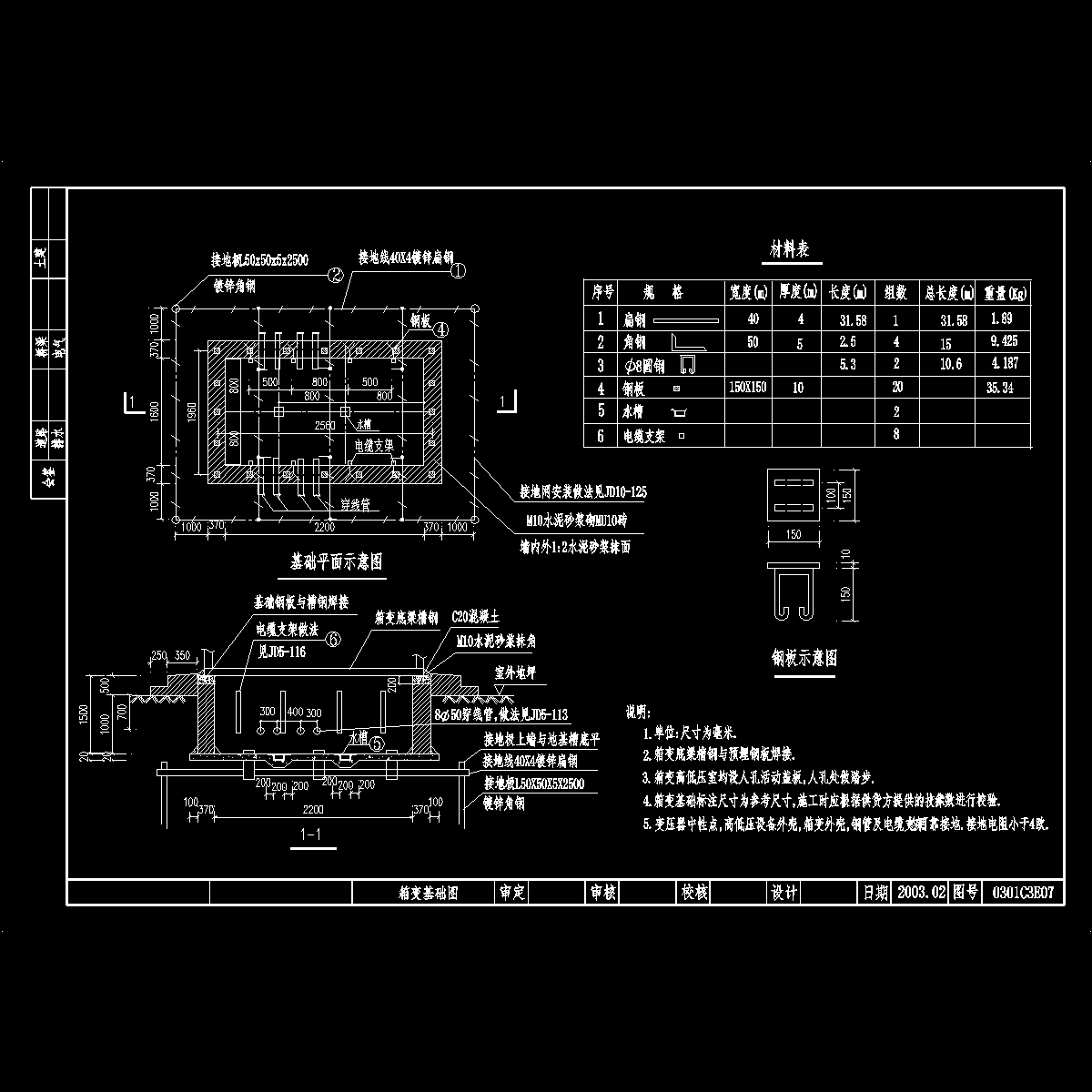

市政道路照明工程箱变基础节点详图设计.dwg
市政道路照明工程箱变基础节点详图设计.dwg

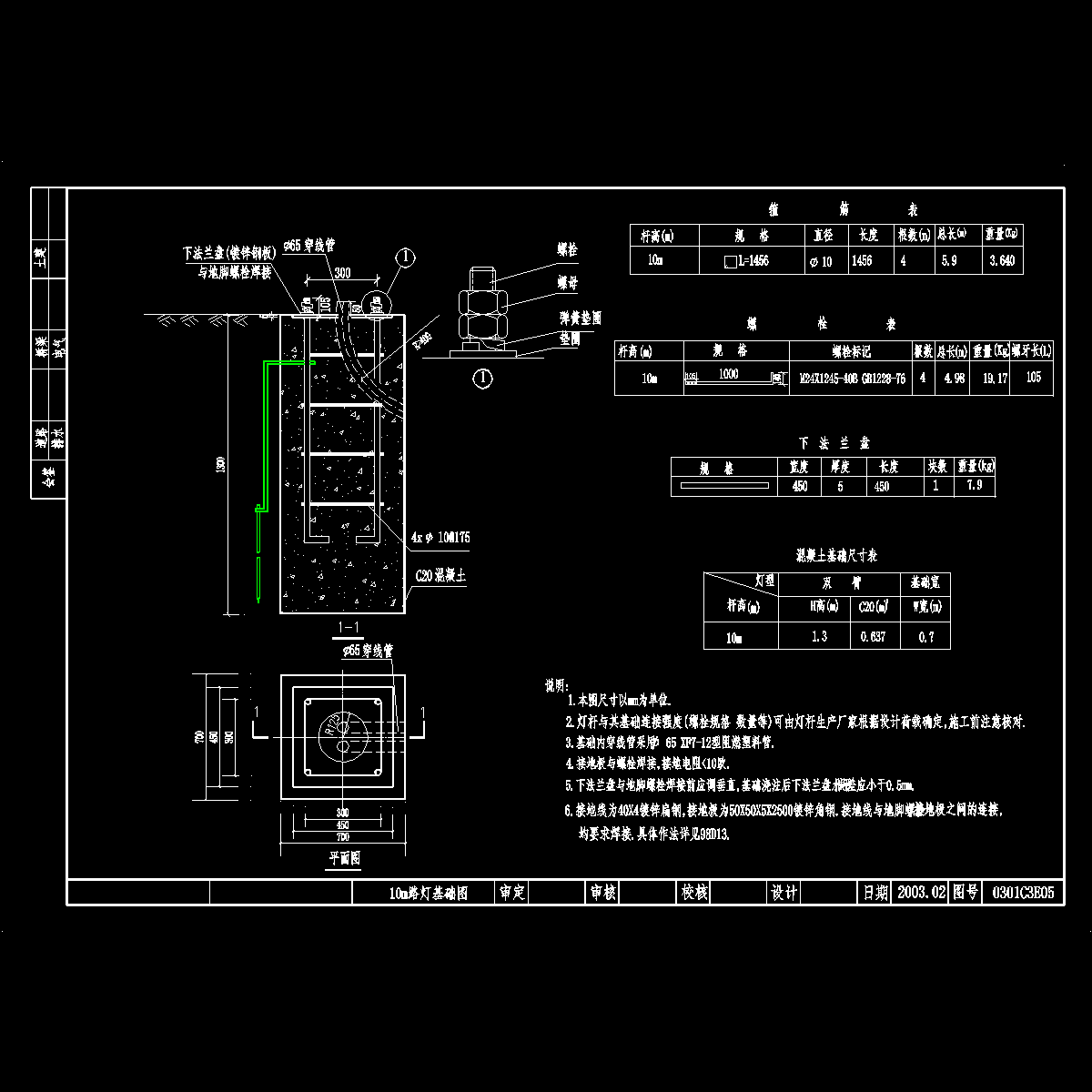

10m路灯基础图.dwg
10m路灯基础图.dwg

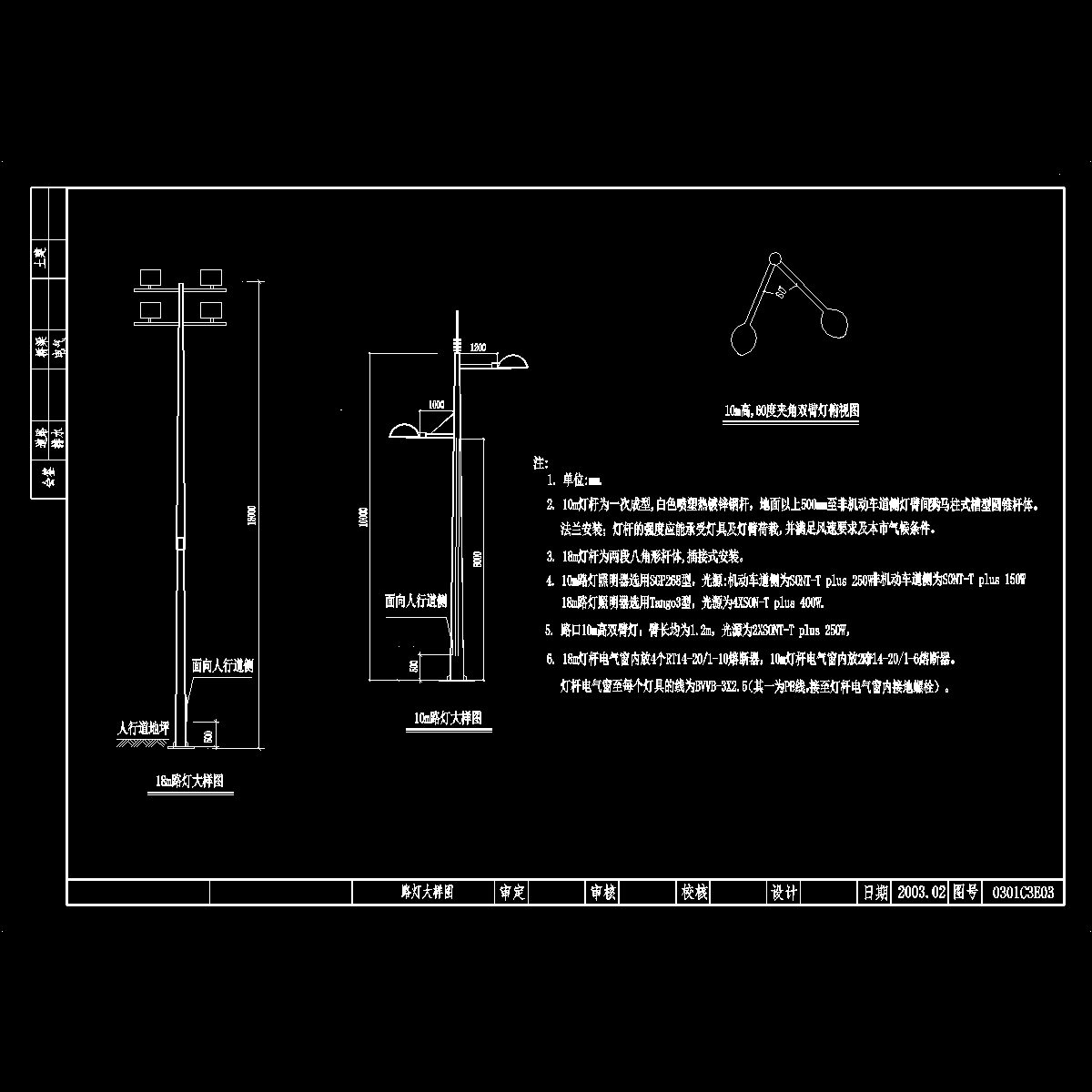

市政道路照明工程路灯大样节点详图设计.dwg
市政道路照明工程路灯大样节点详图设计.dwg

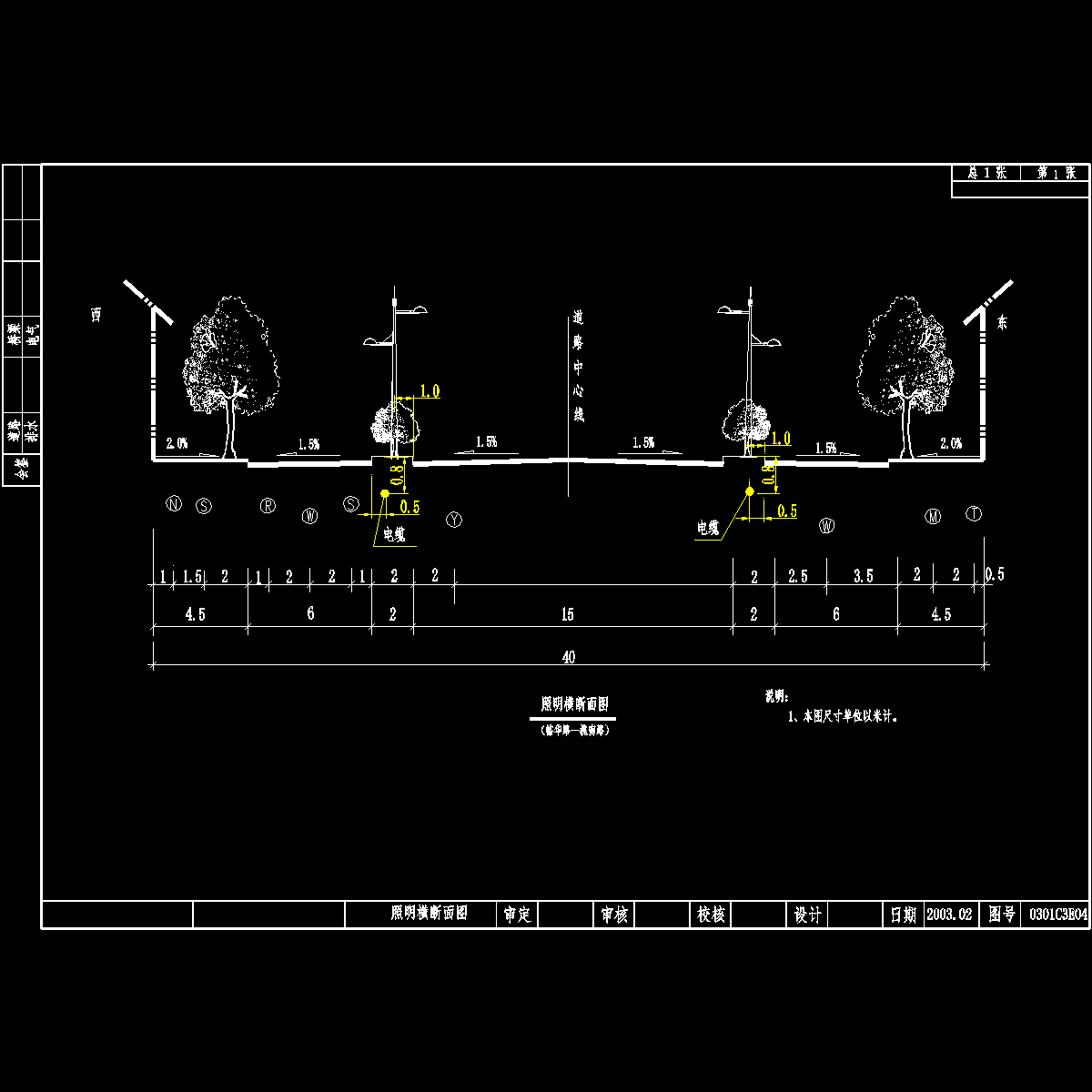

照明横断面图.dwg
照明横断面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec2ws1sedceef011.rar

3.57 MB

下载  售价: 100 积分    赚积分
