[混凝土垫层]市政道路横断面设计CAD大样图纸（30米宽路基）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

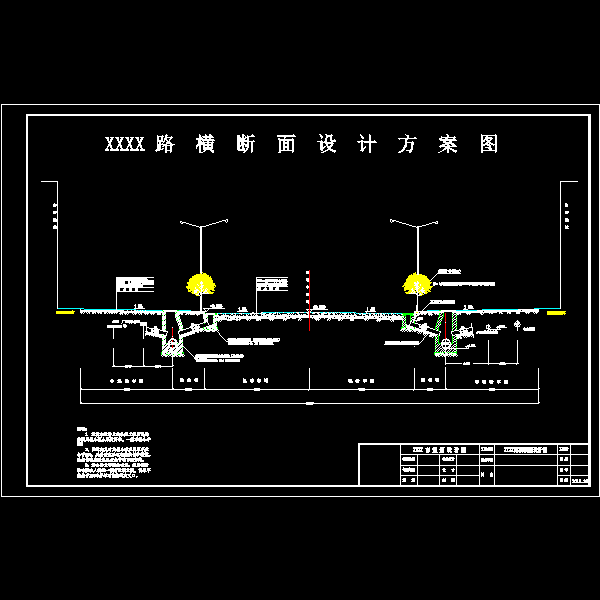

道路横断面设计大样图（30米宽路基） 　　路基宽度：机动车道7M*2 绿化带2.5M*2 非机动车道5.5M*2 　　路面横坡：1.5% 　　机动车道路面结构： 　　220mm厚C30混凝土面层 　　200mm厚10%石灰土基层 　　素土夯实层 　　非机动车道路面结构： 　　300*600*30毛石板面层 　　30厚1:2.5水泥砂浆黏贴层 　　70厚C10混凝土垫层 　　素土夯实层 　　100厚C10混凝土管道基础 　　管道布置： 　　通讯、广电综合管道 　　天然气管道 　　偏沟式单箅雨水口（高强复合材料井图） 　　电力管道 　　…… 　　共计1页

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
