市政道路照明及交通信号灯施工CAD大样图设计27张

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 照明工程设计说明
• 设备材料表
• 照明配电箱电气系统图
• 道路 照明平面图
• 交通信号灯预留管路图
• 道路照明横断面图
• 12m/9m路灯大样图
• 12m/9m路灯基础图
• 照明接线井做法详图

附件详情

道路断面形式为单幅路型式，车行道宽22m，人行道宽9m，道路红线宽40m。路面建筑结构形式为水泥混凝土路面。
道路照明设计内容包括照明配电箱设计、电缆敷设、路灯基础、照明设计等。该资料配置系统完善的配电线、灯杆、灯具、电力电缆等。
……
路灯电源：道路照明按三级负荷设计。按供电范围设置两个路灯照明配电箱，电源引自附近现状变压器。
负荷计算：计算负荷约8.58kW和8.36kW。
计量方式：根据供电部门的规定在配电箱内装设专用计量仪表。
路灯布置：在路两侧设施带上安装12/9米高双臂热镀锌白色喷塑钢杆，距路边线0.5米，间距40米。
……
共27张，编制于近代年。

路灯基础图

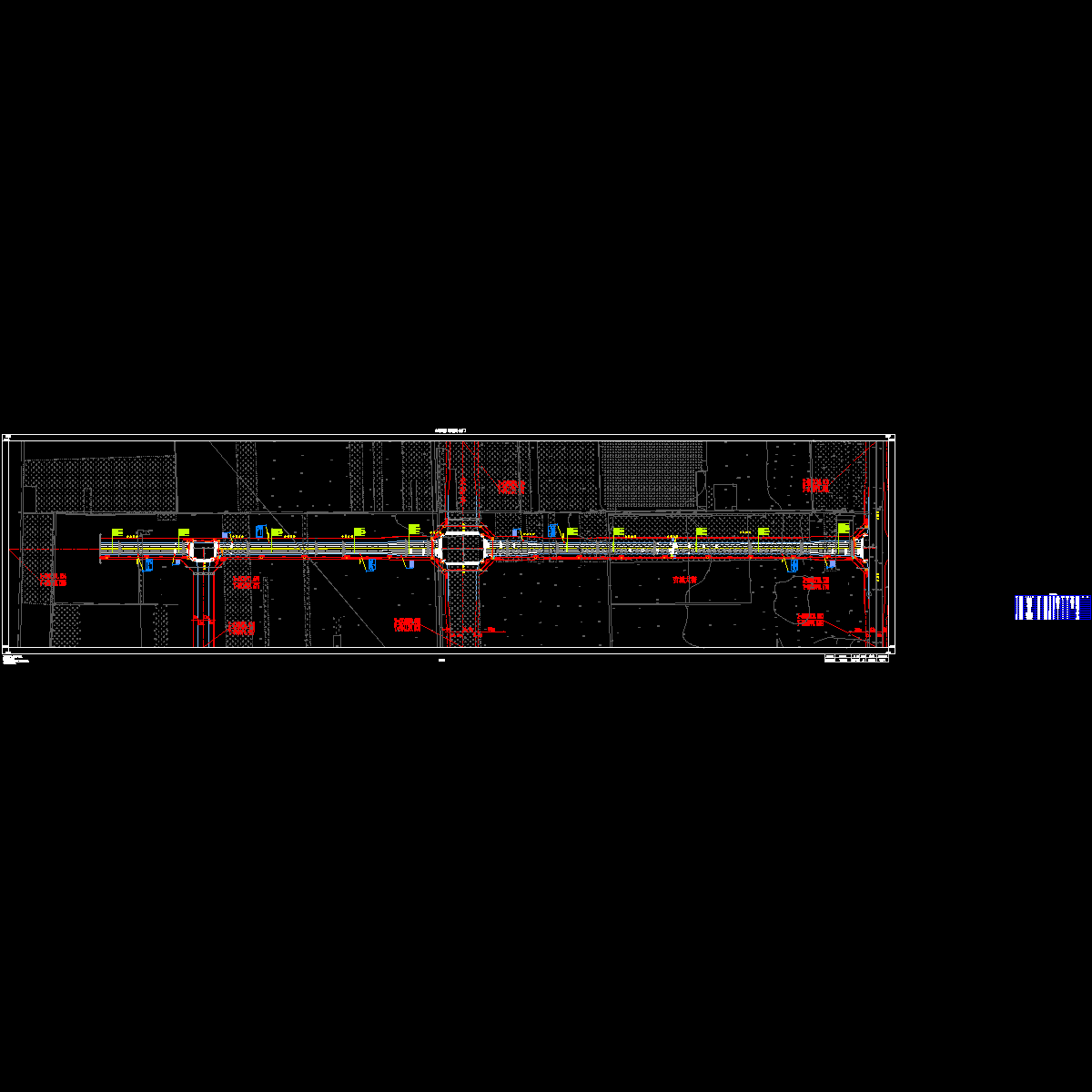

交通信号灯.dwg

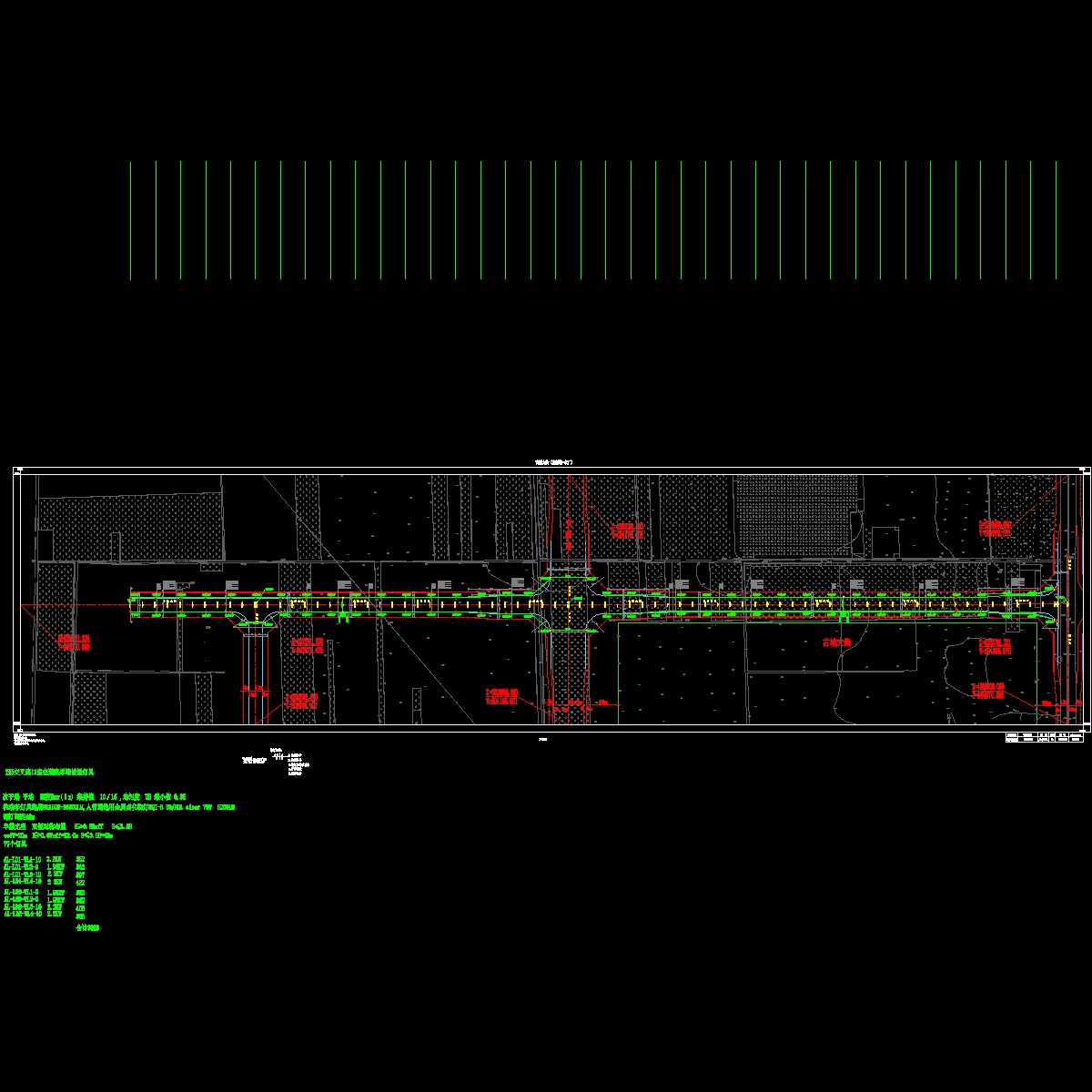

道路照明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
